Диалоговое окно Drafting Settings, вкладка

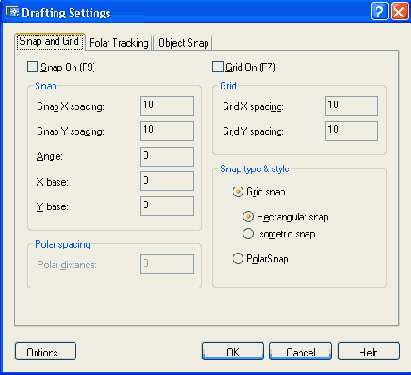

Рис. 2.13. Диалоговое окно Drafting Settings, вкладка Snap and Grid
В нижней части диалогового окна находятся кнопка Options (Настройка), которая позволяет вызвать диалоговое окно настройки системы AutoCAD (оно будет рассмотрено в гл. 11), и кнопки OK, Cancel (Отмена) и Help (Справка).
Вкладка Polar Tracking (Отслеживание) (рис. 2.14) позволяет задать отслеживание углов с определенным шагом. Для указания шага в раскрывающемся списке Increment angle (Шаг углов) доступны следующие значения: 5, 10, 15, 18, 22.5, 30, 45, 90. Если вы хотите отслеживать еще какие-то углы, нужно установить флажок Additional angles (Дополнительные углы) и нажать кнопку New (Новый), которая даст возможность ввести значение нового угла. Кнопка Delete (Удалить) позволяет вам удалить лишние значения из списка дополнительных углов. Область Object Snap Tracking Settings (Отслеживание при объектной привязке) предоставляет возможности настройки отслеживания при привязке: только ортогональных (Track othogonally only (Только ортогонально)) или всех полярных углов (Track using all polar angle settings (По всем полярным углам)). В области Polar Angle measurement (Отсчет полярных углов) задается способ измерения полярных углов: Absolute (Абсолютно) или Relative to last segment (От последнего сегмента).

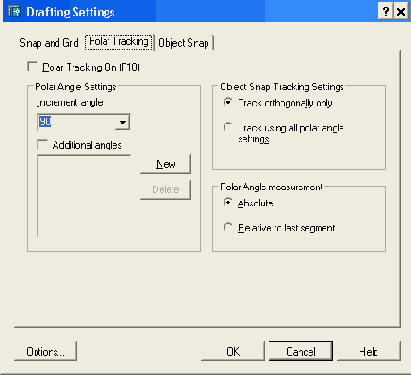

Рис. 2.14. Диалоговое окно Drafting Settings, вкладка Polar Tracking
Вкладка Object Snap (Объектная привязка) (рис. 2.15) управляет заданием режимов объектной привязки и объектного отслеживания.

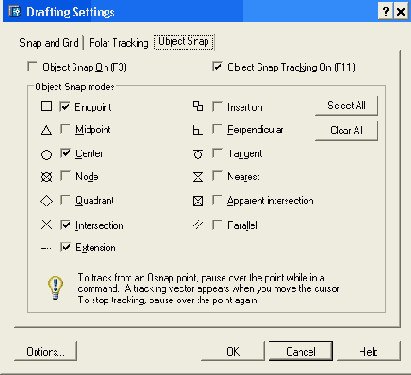

Рис. 2.15.Диалоговое окно Drafting Settings, вкладка Object Snap
Новинка AutoCAD 2004 — меню настройки строки режимов (рис. 2.16).
Рис. 2.16. Меню настройки строки режимов
Это меню можно вызвать либо с помощью значка
, расположенного в правой части строки состояния, либо щелчком правой кнопки мыши при положении курсора между кнопками режимов и значком
. В меню пункт Cursor coordinate values (Координаты курсора) показывает, отображаются ли в данный момент координаты курсора при движении по графическому экрану (если да, то флажок установлен).
