Другие примитивы


К редким примитивам могут быть отнесены полосы и фигуры.

Команда TRACE (ПОЛОСА) вводится только с клавиатуры и предназначена для построения полос — ломаной линии с постоянной шириной. Первый запрос команды:

Specify trace width <1.0000>: (Ширина полосы <1.0000>:)

Задайте ширину вводом числа с клавиатуры или указанием двух точек. Следующий запрос:

Specify start point: (Начальная точка:)

Укажите начальную точку осевой линии полосы. Далее:

Specify next point: (Следующая точка:)

Задайте в цикле очередные точки и завершите построение нажатием клавиши <Enter>. Результат выполненной операции изображен на рис. 2.112. Сегменты полосы не образуют единого объекта.

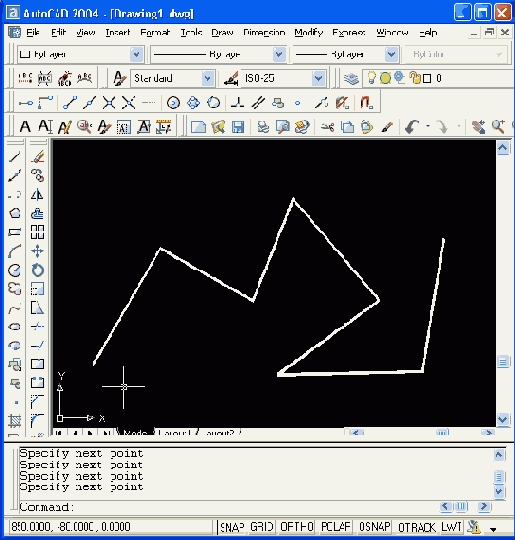

Рис. 2.112. Построение полосы

Следующая команда — SOLID (ФИГУРА) — строит последовательно расположенные закрашенные четырехугольники или треугольники. Вершины четырехугольника задаются точками:

Specify first point: (Первая точка:)

Затем следует запрос второй точки:

Specify second point: {Вторая тонка:)

Далее:

Specify third point: (Третья точка:)

В качестве третьей точки четырехугольника нужно указать точку, расположенную по диагонали напротив второй (иначе фигура получится перекрученной). Далее следует запрос о четвертой точке. Если вместо ввода четвертой точки нажать клавишу <Enter>, то строится треугольная фигура.

Specify fourth point or <exit>: (Четвертая точка или <выход>:)

Затем снова повторяется запрос третьей точки, поскольку первой и второй точкой очередного четырехугольника становятся первая и вторая точки предыдущего.

В тот момент, когда вы вместо ввода третьей точки нажмете клавишу <Enter>, выполнение команды закончится. Пример выполненного построения приведен на рис. 2.113.


Рис. 2.113. Построение фигур

Фигуры, построенные с помощью одной команды SOLID (ФИГУРА), не образуют единого объекта.
