После этого выдается заключительный запрос,

После этого выдается заключительный запрос, как и в рассмотренном нами ранее случае (Specify distance to other axis or [Rotation]: (Длина другой оси или [Поворот/:)).

Для построения эллиптической дуги нужно в команде ELLIPSE (ЭЛЛИПС) в ответ на запрос первой точки выбрать опцию Arc (Дуга). Такому же варианту работы команды соответствует кнопка

панели Draw (Рисование), а также пункт падающего меню Draw | Ellipse Arc (Рисование | Эллипс Дуга). Следующий запрос системы AutoCAD: Specify axis endpoint of elliptical arc or [Center]: (Конечная точка оси эллиптической дуги или [Центр]:) Далее: Specify other endpoint of axis: (Вторая конечная точка оси:) Следующий запрос:

Specify distance to other axis or [Rotation]: (Д/шна другой оси или [Поворот]:)

Теперь следует запрос на выделение дуги как части эллипса:

Specify start angle or [Parameter]: (Начальный угол или /Параметр]:)

Начальный угол задается числом или с помощью мыши относительно первой оси (отсчет производится против часовой стрелки, начиная с первой точки оси). Далее:

Specify end angle or [Parameter/Included angle]: (Конечный угол или [Параметр/Внутренний угол]:)

Можно задать конечный угол (рис. 2.108) или, выбрав опцию Included angle (Внутренний угол), ввести внутренний (центральный) угол дуги.

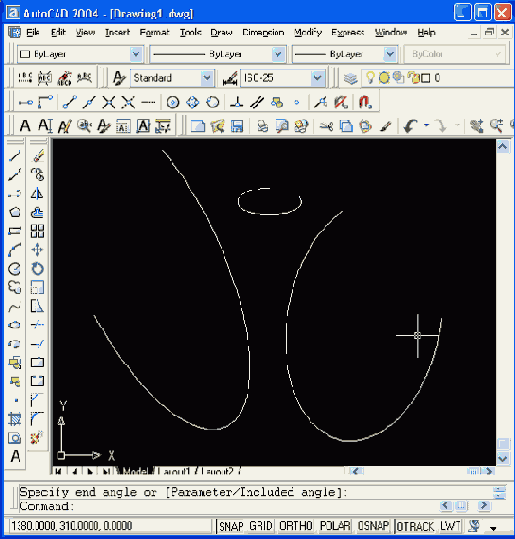

Рис. 2.108. Построение эллиптической дуги
Если вы в ответ на этот или иной запрос выбираете опцию Параметр (Parameter), то тогда вы задаете углы с помощью значения параметра в параметрическом векторном уравнении эллипса:

р(u) = с + acos(u) + bsin(u),

где с — это центр эллипса, а а и b — большая и малая оси эллипса (р, с, а и b — двумерные векторы); u — параметр уравнения.

Как начато, так и конец эллиптической дуги могут быть заданы углами или значениями параметра.
