Выбор цвета) позволяет управлять общим


Третья вкладка — Color Books (Цветовые книги) (рис. 2.104) — диалогового окна Select Color ( Выбор цвета) позволяет управлять общим стилем цветовых настроек, причем пользователь может подключать собственные цветовые книги (о настройке см. гл. 11).

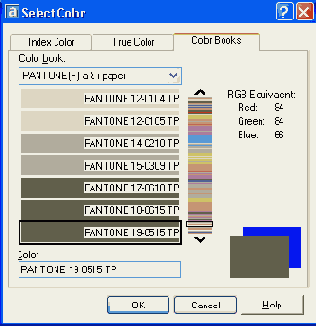

Рис. 2.104. Диалоговое окно Select Color, вкладка Color Books
На рис. 2.105 показан пример градиентных заливок.


Рис. 2.105. Пример градиентных заливок

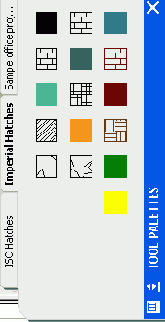

Панель Tool Palettes (Палитры инструментов) может быть использована как инструмент быстрого создания наиболее употребительных штриховок и заливок. Эта панель, если она закрыта, может быть вызвана при помощи кнопки

панели Standard (Стандартная). На рис. 2.10.6 показана пользовательская вкладка Мои штриховки с образцами штриховок и заливок.


Рис. 2.106. Пример градиентных заливок
Вставка нужной штриховки или заливки выполняется простым перетаскиванием образца внутрь той области, которую необходимо заполнить. О настройке панели TOOL PALETTES (Палитры инструментов) см. разд. 7.1.
