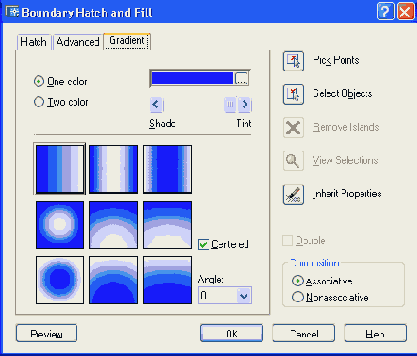

Рис. 2.100. Диалоговое окно Boundary Hatch and Fill, вкладка Gradient
В верхней части диалогового окна с помощью двух переключателей нужно выбрать тип заливки: One color (Одноцветная) или Two color (Двухцветная). Для одноцветной заливки необходимо указать основной цвет (его текущее значение отображается в поле
Диалоговое окно Boundary Hatch and

, расположенном чуть правее переключателей), а также с помощью кнопки скользящей шкалы выбрать соотношение между светом (Tint) и тенью (Shade). Для изменения основного цвета следует пользоваться кнопкой
Диалоговое окно Boundary Hatch and

, щелчок по которой открывает диалоговое окно Select Color (Выбор цвета), имеющее три вкладки. На вкладке Index Color (Цвет по номеру) (рис. 2.101) можно выбрать цвет традиционным для предыдущих версий AutoCAD способом — по номеру (от 1 до 255).

В рассматриваемой версии системы появились еще две вкладки. Внешний вид вкладки True Color (Точный цвет) зависит от выбора в раскрывающемся списке Color model (Цветовая модель) одного из двух значений: HSL или RGB. В первом случае (рис. 2.102) настройка цвета выполняется с помощью шкал Hue (Оттенок), Saturation (Насыщенность) и Luminance (Яркость). Изменять значения в каждой из шкал можно с помощью кнопок настройки
Диалоговое окно Boundary Hatch and
Кроме того, для шкалы Luminance (Яркость) можно пользоваться ее аналогом — вертикальной скользящей шкалой в центре. Выбранный цвет иллюстрируется указателем
Диалоговое окно Boundary Hatch and
в палитре, расположенной в левой части вкладки. Местоположение указателя можно изменить, щелкнув левой кнопкой мыши внутри палитры. Для выбранного цвета дается также разложение на составляющие в модели RGB (Red (Красный), Green (Зеленый) и Blue (Синий)) (на рис. 2.102 это следующие значения: 64, 189, 191).
Диалоговое окно Boundary Hatch and

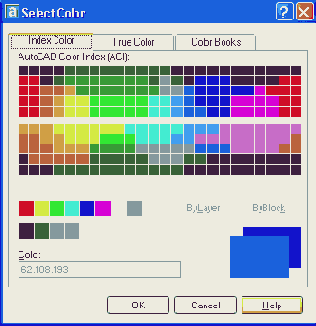

Рис. 2.101. Диалоговое окно Select Color, вкладка Index Color
Диалоговое окно Boundary Hatch and

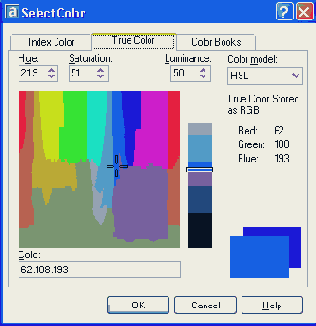

Рис. 2.102. Диалоговое окно Select Color, вкладка True Color (модель HSL)

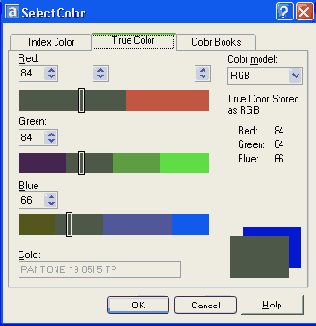

Если установить в раскрывающемся списке Color model (Цветовая модель) значение RGB, то вкладка примет вид, изображенный на рис. 2.10.З.
Диалоговое окно Boundary Hatch and


Рис. 2.103. Диалоговое окно Select Color, вкладка True Color (модель RGB)
