Если щелкнуть левой кнопкой мыши
Рис. 2.87. Окно Symbol
Если щелкнуть левой кнопкой мыши по верхнему левому или нижнему левому черному полю, являющемуся первой частью разделов Tolerance 1 (Допуск 1) или Tolerance 2 (Допуск 2), то в квадрате появится символ диаметра. Такой же щелчок удаляет символ диаметра, если это поле ранее уже было заполнено. Верхнее правое или нижнее правое черное поле Tolerance 1 (Допуск 1) либо Tolerance 2 (Допуск 2) может быть заполнено одним из символов зависимого допуска с помощью окна Material Condition (Зависимый допуск) (рис. 2.88).
Рис. 2.88. Окно Material Condition
Аналогично заполняются или пропускаются остальные поля. Пример результата действия команды TOLERANCE (ДОПУСК) приведен на рис. 2.89.

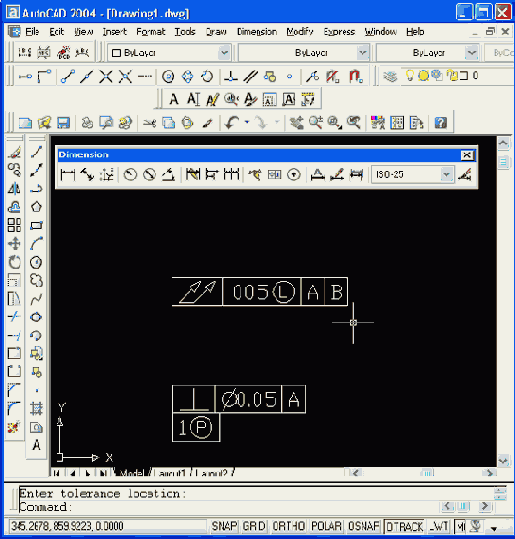

Рис. 2.89. Пример выполнения команды TOLERANCE
Можно в команде QLEADER (БВЫНОСКА) в качестве выносного текста получать обозначение допуска (см. опцию Tolerance (Допуск) вкладки Annotation (Пояснение)).
Команда DIMCENTER (РЗМЦЕНТР) позволяет проставить маркер центра окружности или дуги. Команде соответствуют кнопка
В зависимости от настройки стиля (см. разд. 3.6) маркер центра окружности может наноситься одним из способов, изображенных на рис. 2.90.

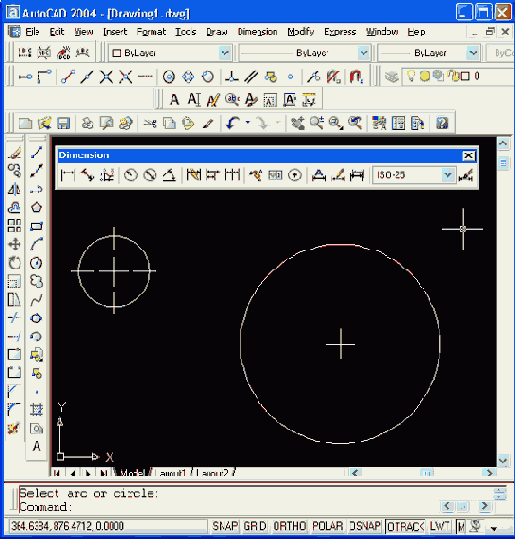

Рис. 2.90. Маркер центра окружности
Остальные кнопки панели Размеры (Dimension) посвящены операциям редактирования размеров, которые рассмотрены в разд. 3.6.
