Enter first line of annotation


Enter first line of annotation text <Mtext>: (Первая строка текста пояснения <Мтекст>:)

Можно нажать <Enter>, переходя в режим мультитекста, или ввести первую строку однострочного текста, за которой следует запрос:

Enter next line of annotation text: (Следующая строка текста надписи:)

Окончание текста выноски — нажатие клавиши <Enter>. Результат приведен на рис. 2.80.

В последних версиях системы AutoCAD выноска имеет развитый режим настройки, в который можно войти, выбрав вместо первой точки выноски опцию Settings (Параметры) или нажав клавишу <Enter>. В этом случае появляется диалоговое окно Leader Settings (Параметры выноски) (рис. 2.81).

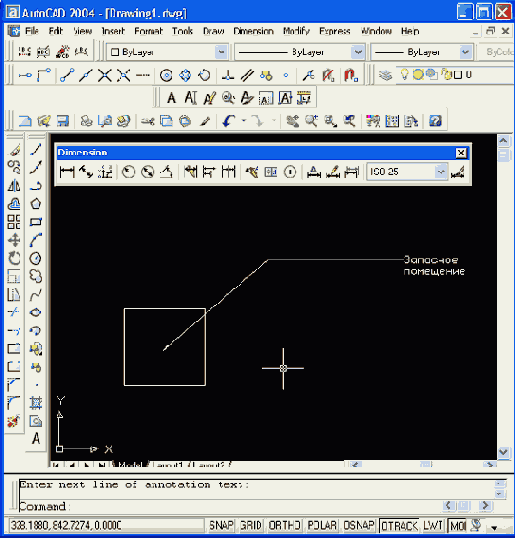

Рис. 2.80. Построение выноски

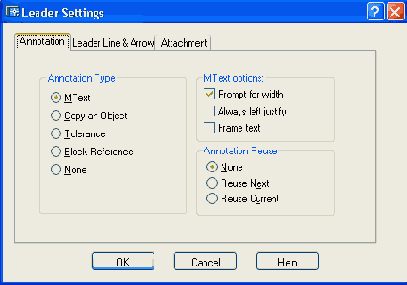

Рис. 2.81. Диалоговое окно Leader Settings, вкладка Annotation
Окно состоит из трех вкладок. Вкладка Annotation (Пояснение) имеет три области. В области Annotation Type (Тип пояснения) находятся следующие переключатели:

  •  MText (МТекст);

  •  Copy an Object (Копия объекта);

  •  Tolerance (Допуск);

  •  Block Reference (Блок);

  •  None (Ничего).

    • Область MText options (Режимы МТекста) содержит три флажка:



  •  Prompt for width (Запрос ширины);

  •  Always left justify (Выравнивание влево);

  •  Frame text (Текст в рамке).

    • В области Annotation Reuse (Повторное использование) располагаются следующие переключатели, управляющие возможностью повторения текста выносок:

  •  None (Нет);

  •  Reuse Next (Следующее пояснение);

  •  Reuse Current (Текущее пояснение).

    • Вкладка Leader Line & Arrow (Выноска и стрелка) имеет четыре области (рис. 2.82).

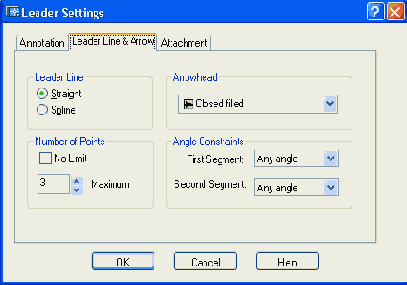

    Рис. 2.82. Диалоговое окно Leader Settings, вкладка Leader Line & Arrow
    Два переключателя в области Leader Line (Линия-выноска) управляют формой выносной линии:

  •  Straight (Ломаная);

  •  Spline (Сплайновая).

    • Область Number of Points (Количество точек) дает возможность управления верхним ограничением на количество точек выноски. Если вы используете количество точек меньше максимального или работаете в режиме No Limit (Не ограничено), то после последней указанной точкой выноски нужно нажать клавишу <Enter>. Параметр Maximum (Максимум) задает максимальное количество точек (используется, если количество точек ограничивается).
