Specify dimension line position, or

Specify dimension line position, or [Continuom/Staggered/Baseline/Ordinate/ Radius/Dlameter/datumPoint/Edit/seTtings] <Continuous>:

(Положение размерной линии или /Цепь/Ступенчатый/Ъазовый/Ординатный/ Радиус/Диаметр/Точка/Изменить/ Установки] <Цепь>:)

Помимо указания местоположения размерной линии, вы можете воспользоваться опциями:

 Continuous (Цепь) — задание размерной цепи;

 Staggered (Ступенчатый) — задание ступенчатых размеров (аналог цепи, но размеры выстраиваются в виде ступеньки) (см. рис. 2.77);

 Baseline (Базовый) — задание базовых размеров;

Ordinate (Ординатный) — задание ординатных размеров;

 Radius (Радиус) — простановка радиусов;

 Diameter (Диаметр) — простановка диаметров;

 Datum Point (Точка) — выбор новой базовой точки для базового или ординатного размеров;

 Edit (Изменить) — изменение нескольких размеров (AutoCAD запрашивает, добавить или удалить точки имеющихся размеров);

 seTtings (Установки) — выбор другой функции объектной привязки, которой будет отдан приоритет.

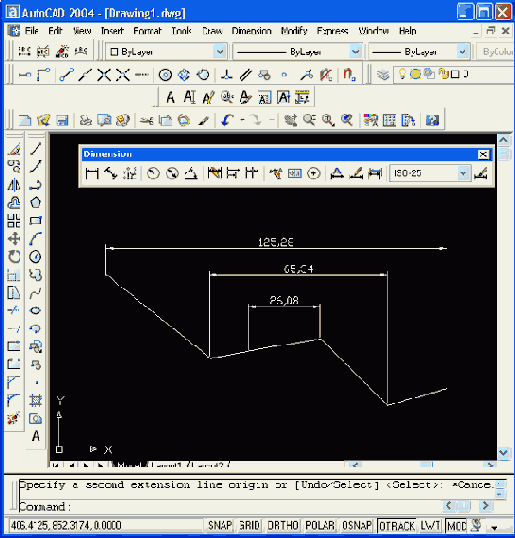

Рис. 2.77. Ступенчатые размеры
Команда DIMBASELINE (РЗМБАЗОВЫЙ) позволяет от одной и той же базовой точки построить несколько линейных размеров (рис. 2.78).

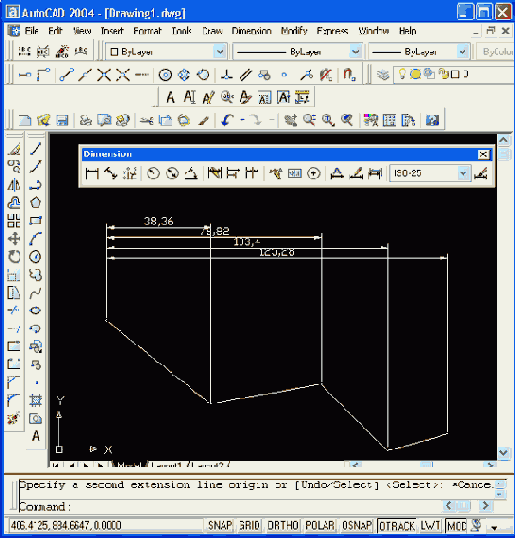

Рис. 2.78. Базовые размеры
Команда DIMBASELINE (РЗМБАЗОВЫЙ), помимо ввода с клавиатуры, может быть вызвана с помощью кнопки

Команда не запрашивает положения первой выносной линии, а сразу начинает с запроса второй:

Specify a second extension line origin or [Undo/Select] < Select >: (Начало второй выносной линии или [Отменить/Выбрать] <Выбрать>:)

В качестве базы группы базовых размеров обычно служит предыдущий линейный размер, и его первая точка становится первой точкой для следующих линейных (базовых) размеров. Если вы согласны взять этот размер в качестве базы, то можете сразу указать точку начала второй выносной линии следующего размера с той же базой. Затем можно в цикле указать очередные точки и закончить их выбор нажатием клавиши <Esc>.
