Точка указания местоположения размерной линии


Точка указания местоположения размерной линии определяет, где и как будет расположен размер, внутри или снаружи (рис. 2.74).

Команда DIMDIAMETER (РЗМДИАМЕТР) предназначена для нанесения диаметра. Ей соответствуют кнопка
панели инструментов Dimension (Размеры) и пункт Diameter (Диаметр) падающего меню Dimension (Размеры).

Примеры работы команды приведены на рис. 2.75.

Команда DIMANGULAR (РЗМУГЛОВОЙ) предназначена для простановки угловых размеров между отрезками или углового размера дуги (или части окружности). Ей соответствуют кнопка
панели инструментов Dimension (Размеры) и пункт Angular (Угловой) падающего меню Dimension (Размеры). Команда запрашивает:

Select arc, circle, line, or <specify vertex>: (Выберите дугу, круг, отрезок или <указать вершину >:)

Для того чтобы проставить размер, можно указать либо дугу, либо окружность (на ней устанавливается размер дуги, заключенной между двумя указанными точками), либо отрезок (дальше запрашивается еще один отрезок и измеряется между ними угол). Если нажать клавишу <Enter>, то AutoCAD запросит три точки — вершину угла, первую и вторую конечные точки угла.

Этот угол и будет измерен. Все варианты угловых размеров показаны на рис. 2.76.

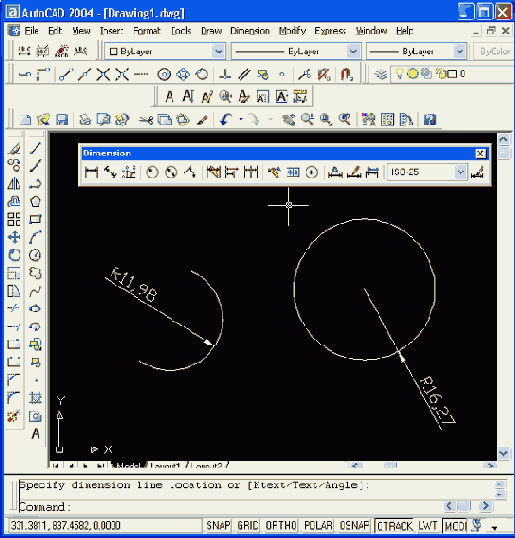

Рис. 2.74. Простановка радиуса

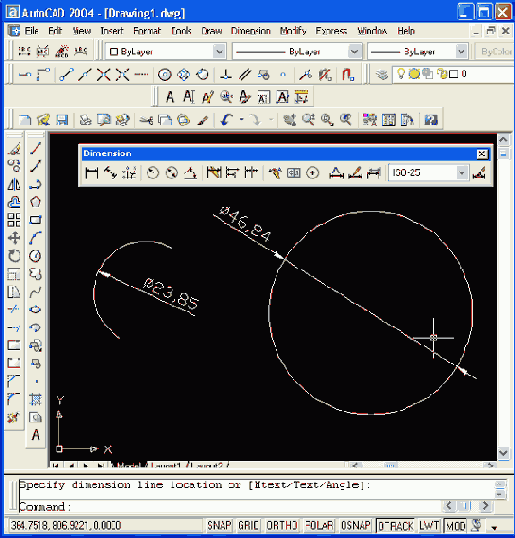

Рис. 2.75. Простановка диаметра

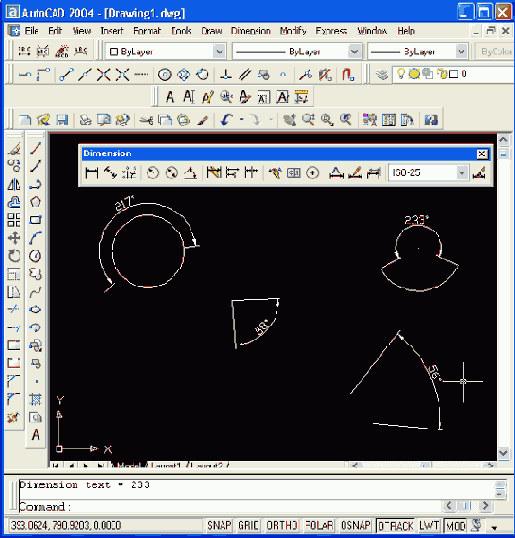

Рис. 2.76. Простановка углового размера
Команда QDIM (БРАЗМЕР) предназначена для быстрого создания группы однотипных размеров или для быстрого построения базовых размеров и размерных цепей (о базовых размерах и размерных цепях см. ниже — команды DIMBASELINE (РЗМБАЗОВЫЙ) и DIMCONTINUE (РЗМЦЕПЬ)). Команде QD1M (БРАЗМЕР) соответствуют кнопка

Первый запрос команды:

Associative dimension priority = Endpoint Select geometry to dimension: (Приоритет ассоциативного размера = Конточка Выберите объекты для нанесения размеров:)

Нужно отметить объекты, для которых необходимо проставить однотипные размеры. Система сообщает, что при нанесении размеров, которые являются ассоциативными, приоритет будет отдан объектной привязке Endpoint (Конточка). Изменить эту установку можно с помощью новой опции seTtings (Установки). Далее:
