позволяет проставить линейный размер параллельно

Команда DIMALIGNED (РЗМПАРАЛ), которой соответствуют кнопка

панели Dimension (Размеры) и пункт Aligned (Параллельный) падающего меню Dimension (Размеры), позволяет проставить линейный размер параллельно выбранному отрезку или двум указанным точкам.

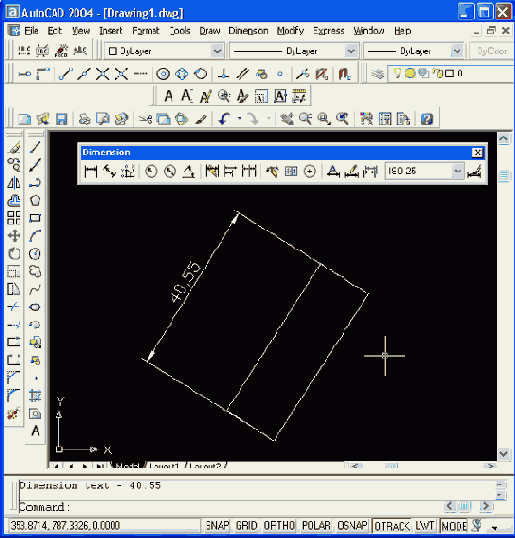

Результат работы команды приведен на рис. 2.72.

Рис. 2.72. Параллельный размер
Команда DIMORDINATE (РЗМОРДИHATА) позволяет строить выноску с установкой значения абсциссы или ординаты указываемой точки. Данной команде соответствуют кнопка

панели Dimension (Размеры) и пункт Ordinate (Ординатный) падающего меню Dimension (Размеры). Первый запрос команды:

Specify feature location: (Укажите положение элемента:)

Необходимо указать точку, в которой будет измерена выносимая координата и начнется будущая выносная линия. Следующий запрос:

Specify leader endpoint or fXdatum/Ydatum/Mtext/Text/AngleJ: (Конечная тонка выноски или [Хзначение/Узначение/Мтекст/Текст/Угол]:)

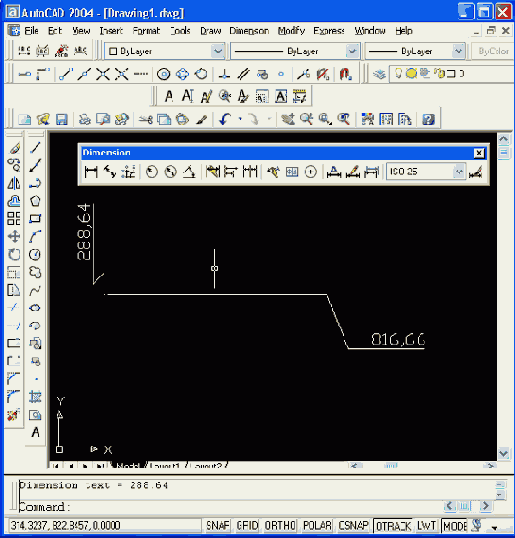

Нужно указать точку, в которой закончится выносная линия. При этом система сама пытается, используя наклон выносной линии, определить, какую из двух координат (абсциссу или ординату) нужно вынести на поле чертежа. Результат работы команды приведен на рис. 2.73.

Рис. 2.73. Ординатный размер
Другие опции команды:

Xdatum (Хзначение) — задать выноску абсциссы, независимо от местоположения конца выносной линии;

Ydatum (Узначение) — задать выноску ординаты, независимо от местоположения конца выносной линии;

Mtext (Мтекст) — ввести новый текст выноски с использованием возможностей мультитекста;

Text (Текст) — ввести новый текст выноски;

Angle (Угол) — задать угол наклона выносной надписи.

Команде DIMRADIUS (РЗМРАДИУС) соответствуют кнопка

панели инструментов Dimension (Размеры) и пункт Radius (Радиус) падающего меню Dimension (Размеры).

Команда предназначена для простановки радиуса и в начале выдает следующий запрос:

Select arc or circle: (Выберите дугу или круг:)

Затем следует запрос:

Specify dimension line location or [Mtext/Text/Angle]: (Положение размерной линии или [Мтекст/Текст/Угол]:)
