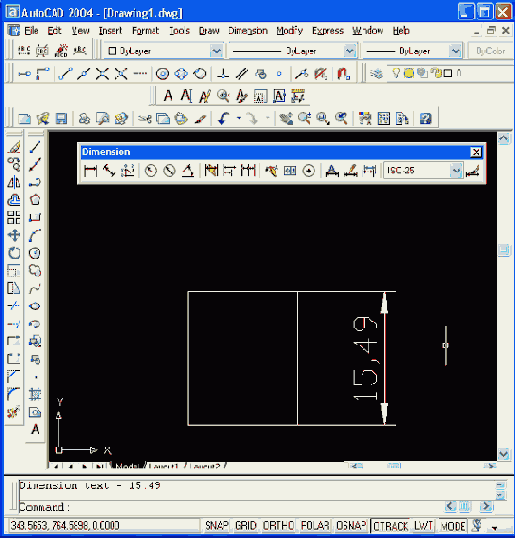

Рис. 2.70. Указание положения размерной линии
Замечание
Если внешний вид размера вас не устраивает (например, высота букв и величины других элементов слишком малы), воспользуйтесь установкой глобального масштаба для размерных элементов во вкладке Размещение (Fit) размерного стиля (см. разд. 3.6) или установкой большего значения системной переменной DIMSCALE (о системных переменных см. гл. 11).

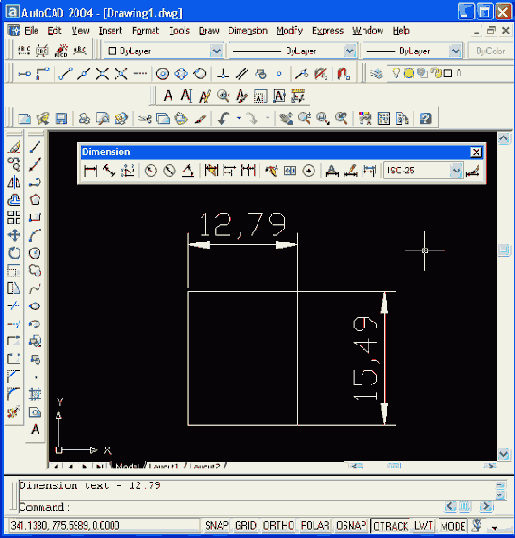

Аналогично выполняется установка вертикального размера прямоугольника (рис. 2.71). Система AutoCAD сама пытается определить по указанным точкам, какой из двух основных вариантов линейного размера — горизонтальный или вертикальный — предпочтительнее.


Рис. 2.71. Линейные размеры
Вы можете сами поменять тип линейного размера, если вместо указания точки положения размерной линии выберите одну из опций:

  •  Mtext (Мтекст) — ввести более сложный размерный текст, использующий возможности мультитекста;

  •  Text (Текст) — ввести размерный текст, отличный от текста, предлагаемого по умолчанию;

  •  Angle (Угол) — задать угол поворота размерного текста относительно размерной линии;

  •  Horizontal (Горизонтальный) — проставить горизонтальный размер;

  •  Vertical (Вертикальный) — проставить вертикальный размер;

  •  Rotated (Повернутый) — проставить повернутый (наклонный) размер; AutoCAD запросит: Specify angle of dimension line: (Угол поворота размерной линии:), на что угол можно будет задать числом на клавиатуре или снова указать две точки по концам измеряемого объекта, и система вычислит требуемый угол поворота.

    • Кроме указания двух точек, между которыми нужно проставить размер, возможен другой вариант работы — воспользоваться опцией <select object> (<выбрать объект>), которая вступает в силу, если вместо начала первой выносной линии нажать клавишу <Enter>. Следует запрос:

    Select object to dimension: (Выберите объект для нанесения размера:)

    Нужно указать отрезок или прямолинейный сегмент полилинии. Система AutoCAD по объекту сама вычисляет конечные точки и дальше выдает обычный запрос о положении размерной линии и сопутствующих опциях.
