При выборе последней из этих


  •  Line spacing (Межстрочный интервал) — управляет величиной межстрочного интервала.

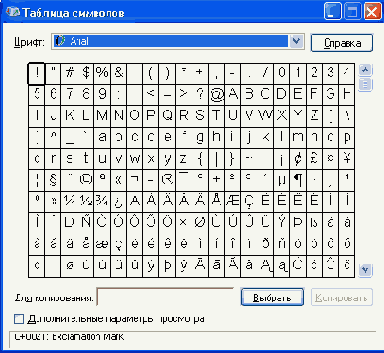

  • Рис. 2.68. Диалоговое окно Таблица символов
    При выборе последней из этих опций система запрашивает:

     Enter line spacing type [At least/Exactly] <At least>: (Межстрочный интервал [Минимум/Точно] <Минимум>:)

    Опция At least (Минимум) соответствует варианту, при котором программа сама рассчитывает интервал, сохраняя минимальное расстояние между строками. В случае выбора опции Exactly (Точно) расстояние между строками фиксируется, независимо от особенностей текста (при наличии отдельных букв большой высоты может возникнуть наложение высоких символов одной строки на символы другой строки).

    Следующий запрос:

    Enter line spacing factor or distance <1x>: (Значение межстрочного интервала <1х>:)

    Межстрочный интервал может быть задан либо фиксированным численным значением, либо в долях от одинарного интервала.

    Величина одинарного межстрочного интервала обозначается буквой х и равна высоте символов, умноженной на 1,66. Поэтому значение межстрочного интервала можно ввести как число с суффиксом х (например, 1.5.x, что соответствует полуторному интервалу) или просто как число (например, 2.25, что соответствует 2,25 от высоты символов). Значения должны находиться в диапазоне от 0.0833 (0.25х) до 1.3333 (4х).

    Сочетание правильно подобранного межстрочного интервала и позиций табуляции позволяет эффективно использовать мультитекст для заполнения таблиц (например, таблицы спецификации, располагающейся на чертеже).
