Иллюстрированный самоучитель по AutoCAD 2004
Мультилинии
Мультилиния — это объект, состоящий из пучка ломаных, параллельных друг другу линий. Количество линий, входящих в мультилинию, составляет от 2 до 16. Мультилиния может обладать дополнительными свойствами, к которым относятся: промежуточные стыки, торцы, скругления и заливка.
Построение мультилиний выполняется командой MLINE (МЛИНИЯ). Команда может быть введена с клавиатуры или вызвана с помощью пункта Multiline (Мультилиния) падающего меню Draw (Рисование).
В предыдущих версиях системы AutoCAD в панель Draw (Рисование) входила кнопка, соответствующая команде MLINE (МЛИНИЯ).
При рисовании мультилиний один из стилей мультилиний является текущим (действующим). В самом стиле (о стилях см. разд. 5.3) описаны эталонные размеры, однако в конкретной мультилиний их можно масштабировать. Кроме того, можно управлять расположением мультилиний относительно осевой линии, которую вы задаете, указывая точки. Установки последнего построения мультилиний система AutoCAD запоминает и предлагает в следующий раз в качестве значений по умолчанию:
Current settings: Justification = Top, Scale = 20.00, Style = STANDARD (Текущие настройки: Расположение = Верх, Масштаб = 20.00, Стиль = STANDARD)
Вслед за этим предлагается выбор:
Specify start point or [Justification/Scale/STyle]: (Начальная точка или [Расположение/'Масштаб/Стиль]:)
Если указать начальную точку, то выдается запрос на следующую (вторую), затем на следующую за ней и т. д. На третьей точке система AutoCAD делает доступной опцию Undo (Отменить), а на четвертой появляется еще и опция Close (Замкнуть). Окончанием команды является либо выбор опции Close (Замкнуть), либо нажатие клавиши <Enter> или правой кнопки мыши (рис. 2.47).

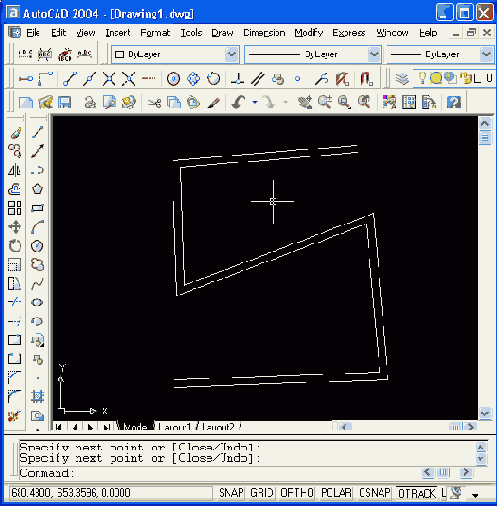

Рис. 2.47. Построение мультилинии
До указания первой точки можно установить значения для каждой из опций. Так опция Justification (Расположение) может принимать значения Тор (Верх), Bottom (Низ) и Zero (Центр). Значение опции Scale (Масштаб), равное 1, соответствует эталонному размеру, описанному в действующем стиле; при задании другого положительного числа размеры будут соответствующим образом масштабироваться. При выборе опции STyle (Стиль) можно поменять имя текущего стиля (на имя стиля из числа стилей, созданных в данном рисунке).
В новом рисунке пользователь может рисовать мультилинии только одного стиля (этот стиль называется STANDARD) — из двух параллельных линий. Другие стили могут быть созданы с помощью специальных средств, рассмотренных в разд. 5.3, wiu импортированы из специального файла с расширением т In.
