2.11. Полилинии специального вида


В системе AutoCAD есть несколько команд рисования таких объектов, как прямоугольники, правильные многоугольники, кольца и линии правки, каждый из которых на самом деле является полилинией.

Вычерчивание прямоугольников осуществляет команда RECTANG (ПРЯМО-УГ). Команда может быть введена с клавиатуры или вызвана с помощью кнопки

панели Draw (Рисование) или с помощью пункта Rectangle (Прямоугольник) падающего меню Draw (Рисование). Начальный запрос команды: Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: (Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]:)

Если указать точку, она станет первым углом будущего прямоугольника, для которого AutoCAD запросит противоположный угол или размеры:

Specify other corner point or [Dimensions]: (Другой угол или [Размеры]:)

Если указать вторую точку, то обе введенные точки становятся точками одной из диагоналей прямоугольника (рис. 2.43). Если выбрать опцию Dimensions (Размеры), то последуют запросы двух размеров прямоугольника:

Specify length for rectangles <0.0000>: (Длина прямоугольников <0.0000>:)

и

Specify width for rectangles <0.0000>: (Ширина прямоугольников <0.0000>:)

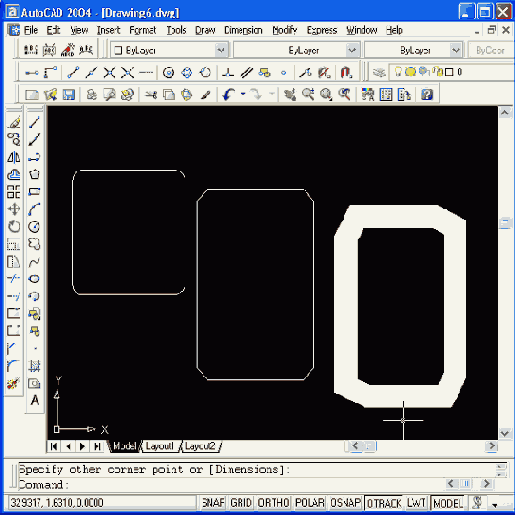

Рис. 2.43. Варианты прямоугольников, создаваемых командой RECTANG

После ввода обоих размеров система AutoCAD снова запрашивает вторую точку прямоугольника, указание которой является только заданием ориентации прямоугольника, поскольку первая точка и размеры уже известны.

Возможные опции запроса команды RECTANG (ПРЯМОУГ):

  •  Chamfer (Фаска) — задание длин фаски, снимаемых в каждом углу прямоугольника;
  •  Fillet (Сопряжение) — задание радиуса сопряжения углов прямоугольника;
  •  Elevation (Уровень) — задание уровня для построения прямоугольника, смещенного по оси Z трехмерного пространства (о положении объектов в пространстве см. гл. 9);
  •  Thickness (Высота) — задание высоты для построения прямоугольника, выдавленного вдоль оси Z трехмерного пространства (о построении трехмерных объектов см. гл. 9);
