2.11. Полилинии специального вида - часть 3


Specify radius of circle: (Радиус окружности:)

На рис. 2.44 приведены примеры правильных многоугольников, построенных с помощью команды POLYGON (МН-УГОЛ).

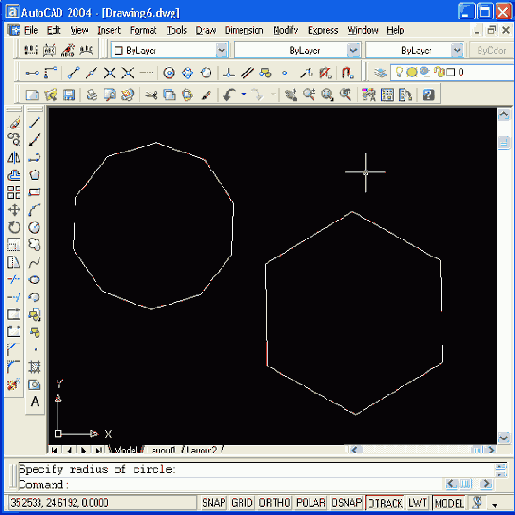

Рис. 2.44. Построение правильных многоугольников

Кольцо рисуется командой DONUT (КОЛЬЦО) и представляется полилинией с шириной, подобранной по внутреннему и внешнему диаметрам кольца.

Команда, помимо ввода с клавиатуры, может быть вызвана с помощью пункта Donut (Кольцо) падающего меню Draw (Рисование). Первый запрос:

Specify inside diameter of donut <0.5000>: (Внутренний диаметр кольца <0.5000>:)

Внутренний (как и внешний) диаметр может быть задан числом или двумя точками, расстояние между которыми становится величиной диаметра. Второй запрос:

Specify outside diameter of donut <1.0000>: (Внешний диаметр кольца < 1.0000>:)

После задания обоих диаметров размеры кольца уже могут быть вычислены, и AutoCAD в цикле задает вопрос о точке центра для группы колец одного размера:

Specify center of donut or <exit>: (Центр кольца или <выход>:)

После указания очередного центра кольца система AutoCAD рисует очередной экземпляр требуемой фигуры (рис. 2.45). Закончить команду можно с помощью клавиши <Enter> или правой кнопки мыши.

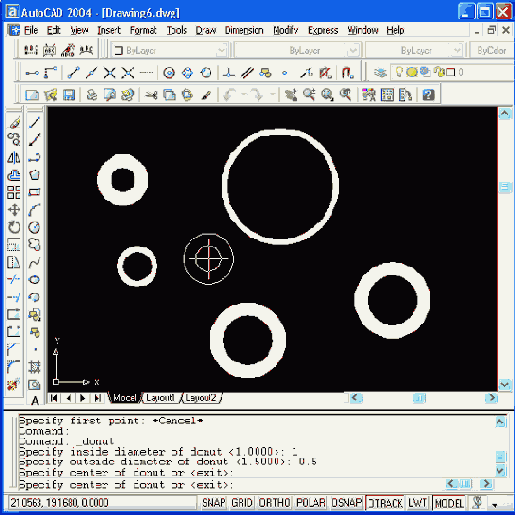

Рис. 2.45. Построение колец

Новая команда, появившаяся в системе AutoCAD 2004, — REVCLOUD (русский аналог команды в момент написания книги еще не известен). Эта команда рисует замкнутую полилинию в форме облака (см. рис. 2.46).

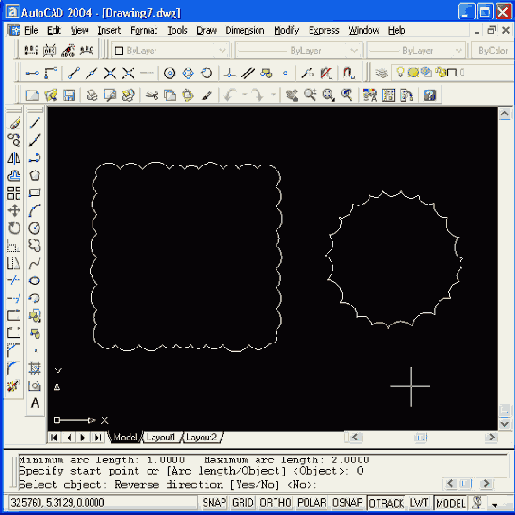

Рис. 2.46. Построение облака

Этой команде соответствуют кнопка

панели инструментов Draw (Рисование) и пункт Revision Cloud (Облако правки) падающего меню Draw (Рисование). Команда выдает запрос:

Minimum arc length: 15 Maximum arc length: 15 Specify start point or [Arc length/Object] <Object>:

(Минимальная длина дуги: 15 Максимальная длина дуги: 15 Начальная тонка или [Длина дуги/Объект] <0бъект>:)

В первой строке запроса сообщаются действующие установки команды (минимальная и максимальная длина дуг). Вы можете с помощью опции Arc length (Длина дуги) изменить их. Опция Object (Объект) позволяет придать существующему объекту форму облака.

В случае указания точек строится ломаная линия, которая сразу же принимает форму облака. Причем все точки, кроме первой, указывать щелчком мыши не надо — достаточно провести курсор по нужному маршруту. Как только система обнаружит замкнутый контур, команда завершится.

Если вы выбрали опцию Object (Объект), то система запрашивает объект. После указания объекта выводится запрос по поводу смены направления дуг:

Reverse direction [Yes/No] <No>: (Изменить направление [Да/Нет] <Нет>:)

На рис. 2.46 у левого объекта направление дуг изменено на внутреннее.
