2.10. Полилинии - часть 4


Enter an option [Close/Join/Width/Edit vertex/ 'Fit/'Spline/'Decurve/Ltype gen/Undo]:

(Задайте опцию {Замкнуть/Добавить/Ширина/Вершина/С'Гладить/С'Плайн/ Убрать сглаживание/Типлин/Отменить]:)

Если необходимо добавить отрезок, введите Y (Д). Следующий запрос будет циклически повторяться:

Select objects: (Выберите объекты:)

Укажите присоединяемые отрезки (рис. 2.42) и завершите выбор объектов нажатием клавиши <Enter>. Система AutoCAD присоединит к полилинии сегменты и выдаст сообщение об этом:

4 segments added to polyline (4 сегмента добавлены к полилинии)

Далее AutoCAD повторяет запрос Enter an option [Close/Join/Width/Edit vertex/ Fit/Spline/Decurve/Ltype gen/Undo]:

(Задайте опцию [Замкнуть/Добавить/Ширина/Вершина/СГладить/СПлайн/ Убрать сглаживние/Типлин Отменить]:), на что нужно ответить нажатием клавиши <Enter>, завершая команду PEDIT (ПОЛРЕД).

Замечание

В системе AutoCAD 2004 появилась новая системная переменная — PEDITACCEPT, обычное значение которой 0. Если изменить значение на 1, то система не будет в команде PEDIT (ПОЛРЕД) выдавать сообщение о том, что выбранный объект не является полилинией. О работе с системными переменными см. гл. 11.

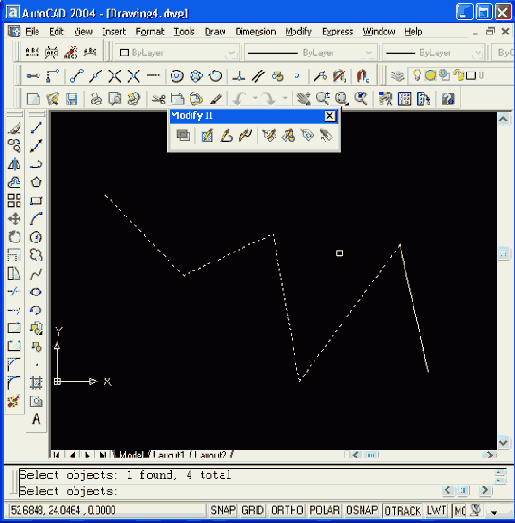

Рис. 2.42. Преобразование последовательно нарисованных отрезков в полилинию
