Можно отметить следующие особенности полилинии

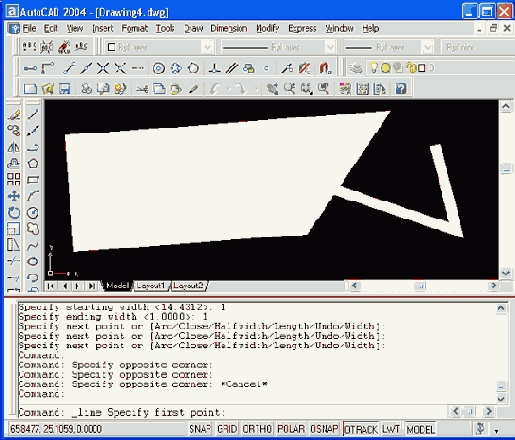

Рис. 2.40. Пример полилинии с переменной шириной сегментов
Можно отметить следующие особенности полилинии по сравнению с простыми примитивами:

  •  полилиния является единым объектом, что удобно для операций удаления или редактирования (например, построения параллельной линии);

  •  полилиния удобна для рисования жирных линий чертежа;

  •  переменная ширина сегментов полилинии может быть использована для графических эффектов (построения стрелок и т. п.).

  • Полилиния является сложным объектом. Однако она в любое время может быть преобразована в группу отрезков и дуг, из которых она составлена. Это выполняет команда EXPLODE (РАСЧЛЕНИТЬ), которую можно вызвать кнопкой
    в панели Modify (Редактирование) или пунктом Explode (Расчленить) в падающем меню Modify (Редакт).

    При расчленении теряется информация о ширине, т. к. получающиеся отрезки и дуги не могут иметь ненулевую ширину (на рис. 2.41 приведены две одинаковых полилинии, из которых правая была расчленена).

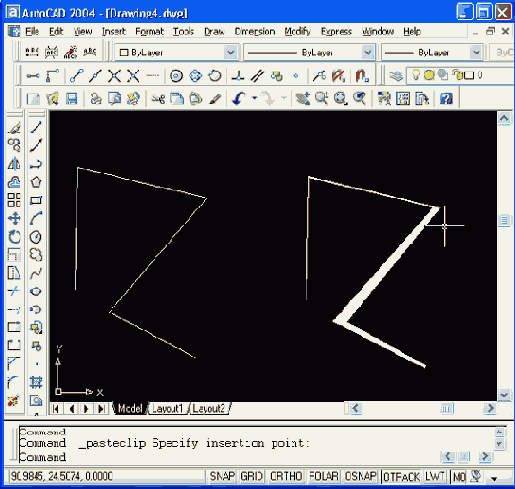

    Рис. 2.41. Потеря информации о ширине после команды EXPLODE
    В системе имеется возможность объединения в полилинию ранее нарисованных последовательно связанных отрезков и дуг. Например, если отрезки нарисованы одной командой LINE (ОТРЕЗОК), то они удовлетворяют условию связанности и их можно преобразовать в полилинию.

    Для этого используется команда PEDIT (ПОЛРЕД), которой соответствуют кнопка
    панели инструментов Modify II (Редактирование-2) и пункт падающего меню Modify | Object | Polyline (Редакт | Объект | Полилиния).

    Первый запрос команды PEDIT (ПОЛРЕД):

     Select polyline or [Multiple]: (Укажите полилинию или [Несколько]:)

    Укажите первый из отрезков, которые будут объединены. Система AutoCAD обнаруживает, что отмеченный объект не является полилинией, и выдает следующий запрос:

    Object selected is not a polyline Do you want to turn it into one? <Y>: (Выбранный объект не полигиния. Сделать его полилинией? <Д>:)

    Нажмите на клавишу <Enter> или введите Y (Д), тогда выбранный отрезок преобразуется в полилинию из одного сегмента и будет готов присоединить к себе другие отрезки. Далее последует запрос:
