Установка ортогональных и аксонометрических видов


Для установки ортогональных и аксонометрических видов предназначена вкладка Orthographic & Isometric Views диалогового окна управления видами View, показанного на рис. 11.5. Оно открывается из падающего меню View > Named Views... или щелчком мыши по пиктограмме Named Views на панели инструментов View.

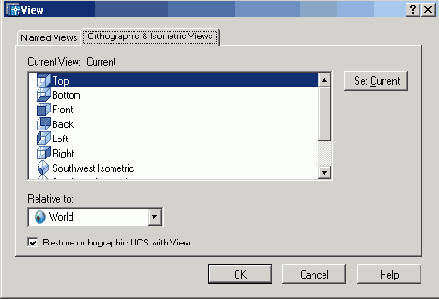

Рис. 11.5. Диалоговое окно установки видов

Ортогональный вид, помещаемый на видовой экран, базируется на системе координат, заданной в системной переменной UCSBASE. По умолчанию это мировая система координат, однако пользователь вправе установить в качестве базовой любую из имеющихся в рисунке именованных ПСК. AutoCAD позволяет восстанавливать на видовом экране соответствующую ортогональную ПСК в тот момент, когда текущим становится ортогональный вид. Например, при установке вида спереди AutoCAD может автоматически сделать текущей переднюю ортогональную ПСК. Такое согласованное переключение видов и систем координат очень удобно для решения множества конструкторских задач.

При установке ортогонального вида AutoCAD зумирует его до границ.
