Установка направления взгляда


Команда VPOINT устанавливает точку зрения в текущей системе координат и может использоваться для фиксации трехмерного вида относительно ПСК. Системная переменная WORLDVIEW определяет, какая система координат будет использована для данного вида в качестве базовой. При WORLDVIEW равной 1 виды строятся в МСК, при равной 0 — в текущей ПСК.

Команда VPOINT выдает запрос:

Current view direction: VIEWDIR=0. 0000, 0 . 0000,1.0000 —текущее направление взгляда

Specify a view point or [Rotate] <display compass and tripod>: — задать точку зрения

В ответ вводится точка зрения, представленная как соотношение координатных отрезков (координат требуемой точки зрения в пространстве). Например, точка зрения 0,0,1 вызывает построение вида в плане, точка 1,1,1— аксонометрического вида.

При использовании ключа поворота Rotate выдаются запросы:

Current view direction: VIEWDIR=0 . 0000, 0 . 0000,1. 0000 -текущее направление взгляда

Specify a view point or [Rotate] <display compass and-tripod>: R — переход в режим указания точки зрения поворотом

Enter angle in XY plane from X axis <default>: — указать угол в плоскости XY относительно оси X

Enter angle from XY plane <default>:— указать угол с плоскостью

XY Regenerating model. — выполняется регенерация модели

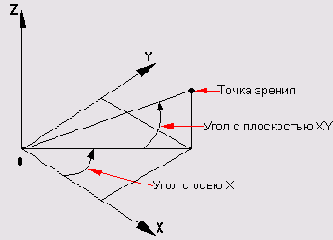

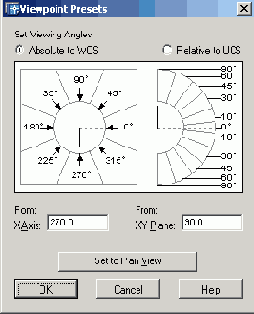

В этом случае новая точка зрения определяется с помощью двух углов, один из которых задан в плоскости XY относительно оси X, а другой — относительно плоскости XY вверх (рис. 11.1).


Рис. 11.1. Определение новой точки зрения

При нажатии клавиши Enter в ответ на начальный запрос команды VPOINT на экране появляются компас и тройка осей координат (рис. 11.2), представляющие глобус на плоскости. Центральная точка компаса совпадает с северным полюсом (0,0,1), внутренняя окружность — с экватором (п,п,0), а внешняя — с южным полюсом (0,0, -1). Угол направления взгляда в плоскости XY определяется положением указываемой точки внутри компаса, а угол между направлением взгляда и плоскостью XY — ее расстоянием от центра компаса.
