Техника тонирования

В AutoCAD существуют три режима тонирования, которые определяются в диалоговом окне Render или Rendering Preferences, вызываемом командой RENDER или RPREF соответственно. Режимы устанавливаются в области Rendering Type:

Render — упрощенный тип тонирования;

Photo Real — фотореалистичное тонирование с возможностью отображения растровых и прозрачных материалов, а также с улучшенным отображением теней;

Photo Raytrace — еще более реалистичное тонирование, основанное на алгоритме трассировки луча. Позволяет генерировать эффекты отражения, рефракции, еще точнее строить тени.

В первом, простейшем режиме Render тонирование производится без добавления источников света, присвоения материалов и определения сцен. Источник света, используемый для такого тонирования, расположен как бы за спиной наблюдателя. Этот источник нельзя ни перенести, ни изменить. Данный режим обеспечивает довольно быстрое тонирование, хотя и не всегда позволяет получить реалистичное изображение модели.

Загрузка системы тонирования происходит автоматически при первом запуске любой команды тонирования: RENDER, SCENE, LIGHT, RMAT, MATLIB, BACKGROUND И Т. П. Кроме того, систему можно загрузить и при необходимости выгрузить с помощью команды ARX.

Важный момент в процессе тонирования — определение фона, которое производится в диалоговом окне Background, вызываемом командой BACKGROUND (см. рис. И.14). Команда загружается из падающего меню View > Render > Background. .. или щелчком мыши до пиктограмме Background на панели инструментов Render.

В диалоговое окно Background также можно перейти из диалогового окна Render или Rendering Preferences, нажав кнопку Background.... По умолчанию в качестве фона тонированного изображения AutoCAD использует цвет фона графического окна.

Фон тонированного изображения может быть установлен следующим образом:

Solid — сплошной одноцветный фон, выбранный из палитры цветов;

Gradient — градиент, плавный переход между тремя цветами: Top/Middle/Bottom — верхний/средний/нижний. Настройка этого перехода определяется в правой нижней области окна движками Horizon:, Height: и Rotation:;

Image — фон в виде растровой картинки, которую можно подогнать по размеру и положению, или же размножить по прямоугольной сетке, заполняя весь фон;

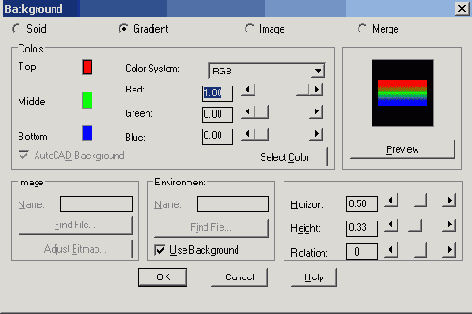

Рис. 11.14. Диалоговое окно определения фона тонирования

Mere — в качестве фонового выступает текущее изображение AutoCAD. Данная опция доступна только в том случае, если установлен вывод на видовой экран.
