Источники света
Для получения реалистичного тонированного изображения в AutoCAD предоставляется возможность создавать, перемещать и настраивать источники света. Задавая источники света, а также материалы поверхности объектов, можно добиваться всех необходимых эффектов, связанных с цветом, отражением и светотенью.
Установка в рисунке источников света — простейший способ улучшить внешний вид тонированных моделей.
Источник может освещать либо всю модель, либо выбранные объекты рисунка и их части.
В AutoCAD имеется четыре вида источников света: рассеянный свет, удаленные источники, точечные источники и прожекторы. Свет от источников позволяет создавать тень только в режимах визуализации Photo Real и Photo Raytrace. В режиме Render свет проходит сквозь поверхности, не создавая теней.
Рассеянный свет — фоновый, он равномерно освещает все поверхности моделей объектов, причем не исходит из какого-либо источника и не имеет направления. Можно по желанию установить интенсивность рассеянного света или совсем отключить его. Обычно задается низкая интенсивность: при высокой изображение может оказаться размытым. Сам по себе рассеянный свет не дает реалистичного изображения. Стыки между смежными гранями не видны, так как все грани освещаются одинаково. Данный тип освещения чаще всего используют как вспомогательное средство для подсветки поверхностей, на которые не попадает направленный свет.
Удаленный источник света испускает параллельные лучи только в одном направлении. Лучи не имеют ни начала, ни конца и распространяются бесконечно с обеих сторон от точки, указанной в качестве источника. Интенсивность света не уменьшается с расстоянием: каждая поверхность освещена так же ярко, как и вблизи источника.
Положение удаленного источника света на рисунке несущественно — имеет значение только направление лучей. Все объекты на рисунке освещены, в том числе и находящиеся за источником. Удаленный свет распространяется так, как если бы он шел из точки, находящейся за пределами рисунка. Во избежание путаницы лучше всегда помещать источник удаленного света за пределами модели.
Данный вариант особенно удобен для равномерного освещения объектов или заднего плана сцены, а также для имитации солнечного света. Для имитации Солнца используется один удаленный источник. Хотя на самом деле солнечный свет распространяется во всех направлениях, из-за размеров Солнца и расстояния до него лучи можно считать практически параллельными. Поскольку удаленные источники для имитации Солнца применяются очень широко, особенно в архитектурных проектах, в фотореалистичных режимах тонирования предусмотрено специальное средство для расчета положения Солнца на основе времени суток и географических координат.
Точечный источник света испускает лучи во всех направлениях; интенсивность света от него уменьшается с расстоянием. Такие источники удобны для имитации света электрических ламп. Их широко используют для создания общих эффектов освещения, зачастую в комбинации с прожекторами. Кроме того, точечные источники подходят в качестве вспомогательных для подсветки отдельных поверхностей, как альтернатива рассеянному свету.
Прожектор испускает направленный конус света. Имеется возможность задавать направление света л размер конуса. Как и у точечных источников, интенсивность света прожекторов уменьшается с расстоянием. В пучке света прожектора различают полный конус и яркое пятно. Попадая на освещаемую поверхность, свет от прожектора дает в центре пятно максимальной освещенности, окруженное переходной областью, где интенсивность меньше.
Пространство между ярким пятном и полным световым конусом иногда называют областью спада освещенности. Чем больше разница между ярким пятном и полным световым конусом, тем мягче граничная кромка освещаемого пятна. Если эти величины равны, освещаемое пятно очерчивается резкой кромкой. Угловая величина яркого пятна не может превышать угол полного светового конуса; оба значения могут варьироваться в пределах от 0° до 160°.
Прожекторы применяют для выборочной подсветки отдельных элементов и областей модели.

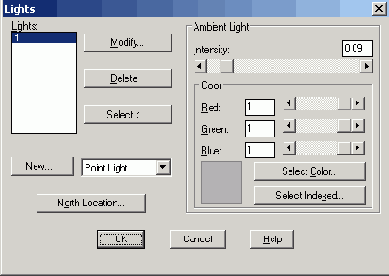

Рис. 11.15. Диалоговое окно создания и редактирования источников света
Большую часть диалогового окна занимает область Ambient Light, где регулируются параметры рассеянного света.
В области Intensity: при помощи ползункового регулятора изменяется интенсивность света в диапазоне от 0 до 1.
В области Color регулируются спектральные характеристики рассеянного света. Кнопка New... предназначена для формирования новых источников света, которые можно выбрать из раскрывающегося списка справа от нее: Point Light — точечный источник света, Distant Light — удаленный источник света, Spotlight — прожектор.
Область Lights: и расположенные справа от нее кнопки Modify..., Delete и Select обеспечивают модификацию одного из уже созданных источников света — того, который выделен в области Lights:.
Кнопка North Location... отвечает за выбор направления на север относительно мировой системы координат AutoCAD. Это направление играет важную роль при определении удаленного источника, имитирующего Солнце в архитектурных проектах.
