Стандартная трехмерная сеть


Команда 3D позволяет создавать трехмерные сети в форме параллелепипедов, конусов, чаш, куполов, решеток, пирамид, сфер, торов и клинов. Сети выглядят точно так же, как и каркасные модели, до тех пор пока к ним не применены операции подавления скрытых линий, раскрашивания и тонирования.

В сетях присутствуют следующие элементы:

  •  нормаль — вектор, перпендикулярный грани и направленный наружу от нее;
  •  вершина — точка, образующая угол грани;
  •  грань — треугольный или четырехугольный участок поверхности;
  •  кромка — линия периметра грани.
  • При создании элементарных поверхностей используются плавающая панель инструментов Surfaces, показанная на рис. 9.3, или диалоговое окно 3D Objects, представленное на рис. 9.4, — оно вызывается из падающего меню Draw > Surfaces > 3D Surfaces.... Из командной строки создание элементарных поверхностей осуществляется с помощью команды 3D, которая выдает запрос:

    Enter an option

    [Box/Cone/DIsh/DOme/Mesh/Pyramid/Sphere/Torus/Wedge]: —задать опцию ящик, конус, чаша, купол, сеть, пирамида, сфера, тор или клин, где ключи соответствуют описываемым ниже элементарным поверхностям.


    Рис. 9.3. Плавающая панель инструментов Surfaces

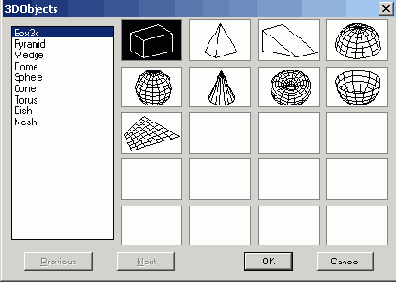

    Рис. 9.4. Диалоговое окно трехмерных объектов
