Сеть в виде поверхности соединения

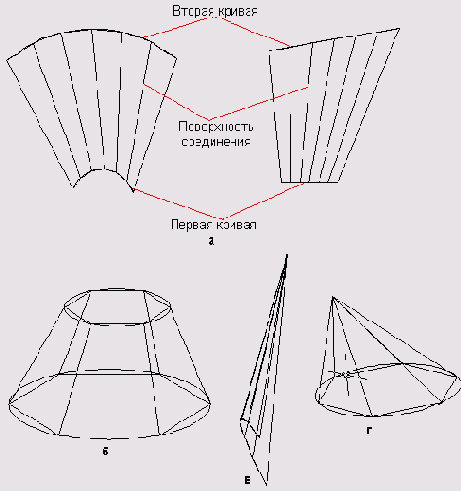

Рис. 9.14. Примеры поверхностей соединения: а) между двумя разомкнутыми линиями; б) между двумя замкнутыми линиями; в) между точкой и разомкнутой линией; г) между точкой и замкнутой линией
Запросы команды RULESURF:
Current wire frame density: SURFTAB1=6 — текущая плотность каркаса
Select first defining curve:— выбрать первую определяющую кривую
Select second defining curve:— выбрать вторую определяющую кривую
Допустим, требуется указать два примитива, определяющих края поверхности соединения. Если одна граница замкнута (например, в случае с кругом или замкнутой полилинией), то и другая также должна быть замкнута (см. рис. 9.14, б).
Одной из границ может быть точка, а другой — разомкнутая или замкнутая кривая линия (см. рис. 9.14, в, г). В случае с разомкнутыми кривыми выбор точек указания определяет, откуда будет начато построение поверхности (см. рис. 9.14, a). AutoCAD начинает с конечной точки каждой линии, ближайшей к точке, с помощью которой линия была указана. На рис. 9.15, а Т1 — это точка, с помощью которой была указана первая граница, в то время как Т 2 — точка указания второй границы. Если на определяющих линиях указаны разнесенные точки (рис. 9.15, б), то поверхность соединения может перехлестнуться. Для замкнутых кривых точки указания не играют роли.

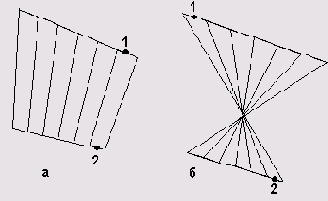

Рис. 9.15. Поверхности соединения между двумя разомкнутыми линиями: а) начальные точки заданы правильно; б) начальные точки заданы неправильно
Поверхность соединения строится как многоугольная сеть размером 2xN. Команда RULE SURF размещает половину вершин сети с равными интервалами вдоль одной определяющей линии, а половину — также с равными интервалами вдоль другой линии. Плотностью сети (то есть числом граней) в направлениях М и N управляют системные переменные SURFTAB1 и SURFTAB2 соответственно.
