Формирование полигональной сети


Построить полигональную сеть на четырех прямолинейных отрезках (рис. 9.9).

Запустите команду AI_MESH, вызвав ее из падающего меню Draw > Surfaces > 3D Surfaces... > Mesh.

Ответьте на запросы:

_AI_MESH

Specify first corner point of mesh: — указать точку 1

Specify second corner point of mesh:—указатьточку2

Specify third corner point of mesh: — указать точку 3

Specify fourth corner point of mesh: —указатьточку4

Enter mesh size in the M direction: 5 — размер сети в направлении М

Enter mesh size in the N direction: 5 — размер сети в направлении N

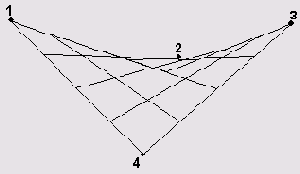

Рис. 9.9. Формирование полигональной сети
