Формирование поверхности конуса


Построить фигуру с использованием конуса (рис. 9.6).

Запустите команду AI_CONE, вызвав ее из падающего меню Draw > Surfaces > 3D Surfaces... > Cone или щелчком мыши по пиктограмме Cone на панели инструментов Surfaces. Ответьте на запросы:

_AI_CONE

Specify center point for base of cone: 2,2,0 — центральная точка нижнего основания

Specify radius for base of cone or [Diameter]: 2 — радиус нижнего основания

Specify radius for top of cone or [Diameter] <0>: 1 —радиус верхнего основания

Specify height of cone: 1 — высота конуса

Enter number of segments for surface of cone <16>: 20 —количество сегментов

_AI_CONE

Specify center point for base of cone: 2,2,1 — центральная точка основания

Specify radius for base of cone or [Diameter]: 1 — радиус нижнего основания

Specify radius for top of cone or [Diameter] <0>: 1 —радиус верхнего основания

Specify height of cone: 1 — высота конуса

Enter number of segments for surface of cone <16>: 20 —количество сегментов

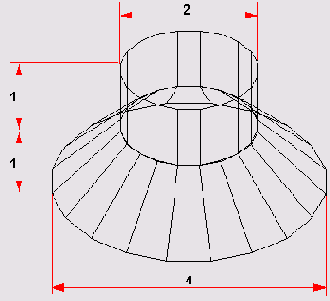

Рис. 9.6. Формирование поверхности конуса
