Формирование тела путем вычитания объектов


Построить фигуру, объединив параллелепипед и две сферы (рис. 9.37).

Запустите команду SUBTRACT, вызвав ее из падающего меню Modify > Solids Editing > Subtract или щелчком мыши по пиктограмме Subtract на панели инструментов Solids Editing. Ответьте на запросы:

_SUBTRACT

Select solids and regions to subtract from...

Select objects: — выбрать паралелепипед

Select objects:— нажать клавишу Enter для завершения выбора объектов

Select solids and regions to subtract...

Select objects :— выбрать сферу

Select objects:—выбратыдилиндр

Select objects: — нажать клавишу Enter для завершения работы команды

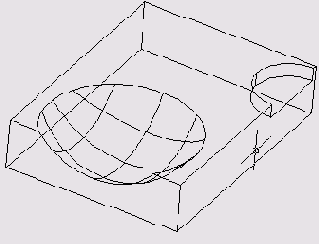

Рис. 9.37. Формирование тела путем вычитания объектов
