Формирование поверхности клина


Построить фигуру с использованием клина и параллелепипеда (рис. 9.13).

Запустите команду AI_WEDGE, вызвав ее из падающего меню Draw > Surfaces > 3D Surfaces... > Wedge или щелчком мыши по пиктограмме Wedge на панели инструментов Surfaces.

Ответьте на запросы:

_AI_WEDGE

Specify corner point of wedge: 1,0,1 —точка 1

Specify length of wedge: 2 — длина клина

Specify width of wedge: 3 —ширина клина

Specify height of wedge: 2 — высота клина

Specify rotation angle of wedge about the Z axis: 20 — угол поворота клина вокруг оси Z

Запустите команду АI_ВОХ, вызвав ее из падающего меню Draw > Surfaces > 3D Surfaces... > Box3d или щелчком мыши по пиктограмме Box на панели инструментов Surfaces.

Ответьте на запросы:

_АI_ВОХ

Specify corner point of box: 1,0,0 — базовая точка

Specify length of box: 2 —длина ящика

Specify width of box or [Cube]: 3 — ширина ящика

Specify height of box: 1 —высота ящика

Specify rotation angle of box about the Z axis or [Reference]: 2 0 — угол поворота вокруг оси Z

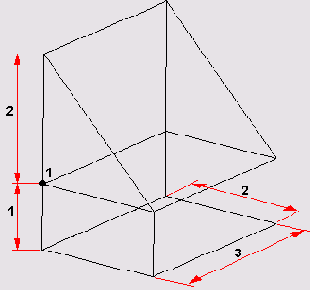

Рис. 9.13. формирование поверхности клина
