Именование виды


С целью последующего использования виды можно сохранять под уникальными именами. Допускается сохранение видового экрана целиком или только какой-либо его части. Виды пространства модели и пространства листа сохраняются отдельно. Если использовано несколько видовых экранов, то восстанавливается вид на активном видовом экране. Восстанавливая различные виды на разных видовых экранах, можно одновременно получить несколько видов одной и той же модели. При этом восстанавливаются следующие характеристики:

  • центральная точка;
  •  направление взгляда;
  •  коэффициент зумирования;
  •  перспектива (фокусное расстояние).
  • Кроме того, может быть восстановлена текущая ПСК, если она была сохранена с видом.

    AutoCAD позволяет строить по методу прямоугольного проецирования шесть основных видов, соответствующих принятым в чертежной практике направлениям взгляда. Эти виды широко используются для изображения трехмерных предметов.

    В пространстве модели можно сохранять вид только на одном видовом экране.

    При восстановлении сохраненный вид замещает ранее находившийся на выбранном видовом экране.

    В пространстве листа сохраненный вид может содержать сразу несколько видовых экранов. В этом случае восстанавливается весь вид пространства листа с учетом положении модели и масштабных коэффициентов для каждого видового экрана.

    Настройка отображения любого видового экрана, а также пространства листа сохраняется под уникальным именем и затем восстанавливается с помощью команды VIEW, которая вызывает диалоговое окно управления видами View -рис 8.7 же диалоговое окно можно открыть из падающего меню View > Named views... или щелчком мыши по пиктограмме Named Views на панели инструментов View.

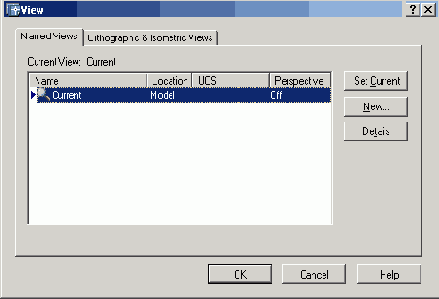

    Рис. 8.7. Диалоговое окно управления видами

    Для сохранения вида необходимо вначале нажать кнопку New... и в диалоговом окне New View, показанном на рис. 8.8, ввести имя в текстовое поле View Name. Затем, если вид включает все изображение на экране, то следует поставить переключатель в позицию Current Display, а если вид включает часть изображения, то — в позицию Define Window и выбрать окно.

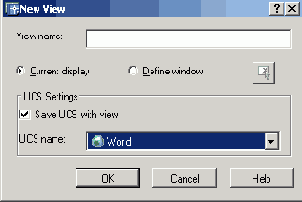

    Рис. 8.8. Диалоговое окно определения нового вида
