Снятие фасок

Снять фаски с детали, нарисованные пунктирной линией (рис. 7.18).

Запустите команду CHAMFER, вызвав ее из падающего меню Modify > Chamfer или щелчком мыши по пиктограмме Chamfer на панели инструментов Modifv.

Ответьте на запросы:

_CHAMFER (TRIM mode) Current chamfer Distl = 0.0000, Dist2 = 0.0000

Select first line or [Polyline/Distance/Angle/Trim/Method/ multiple ] : D — переход в режим настройки длины фаски

Specify first chamfer distance <0.0000>: 20 — первая длина фаски

Specify second chamfer distance <20 . 0000>: — нажать клавишу Enter, согласившись со значением, предлагаемым по умолчанию

_CHAMFER (TRIM mode) Current chamfer Distl = 20.0000, Dist2 = 20.0000

Select first line or [Polyline/Distance/Angle/Trim/Method/ multiple ] : P — переход в режим снятия фасок с полилинии

Select 2D polyline: — указать точку 1

4 lines were chamfered _CHAMFER (TRIM mode) Current chamfer Distl = 20.0000, Dist2 = 20.0000

Select first line or Select first line or [Polyline/Distance/ Angle/Trim/Method/mUltiple] : D — переход в режим настройки длины фаски

Specify first chamfer distance <20.0000>: 30 — первая длина фаски

Specify second chamfer distance <30.0000>: — нажать клавишу Enter, согласившись со значением, предлагаемым по умолчанию

_CHAMFER (TRIM mode) Current chamfer Distl = 30.0000, Dist2 = 30.0000

Select first line or Select first line or [Polyline/Distance/ Angle/Trim/Method/mUltiple] : — указать точку 2

Select second line: — указать точку 3

_CHAMFER (TRIM mode) Current chamfer Distl = 30.0000, Dist2 = 30.0000

Select first line or Select first line or [Polyline/Distance/ Angle/Trim/Method/mUltiple]: — указать точку 4

Select second line: — указать точку 5

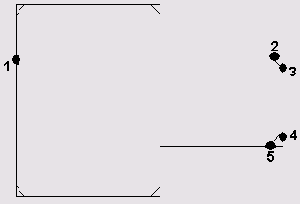

Рис. 7.18. Снятие фасок
