Управление размерными стилями


Размерный стиль — это поименованная совокупность значений всех размерных переменных, определяющая вид размера на рисунке.

Команда DIMSTYLE обеспечивает работу с размерными стилями в диалоговом окне Dimension Style Manager (рис. 6.27), Команда вызывается из падающего меню Dimension > Style... или щелчком мыши по пиктограмме Dimension Style на панели инструментов Dimension.

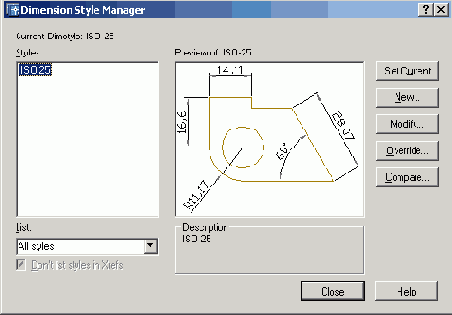

Рис. 6.27. Диалоговое окно управления размерными стилями

Диспетчер размерных стилей позволяет выполнить множество различных задач:

  •  создать новый размерный стиль;

  •  изменить имеющийся размерный стиль;

  •  установить текущий стиль;

  •  просмотреть размерные стили рисунка и их свойства;

  •  воспользоваться предварительным просмотром размерных стилей;

  •  сравнить два размерных стиля или создать перечень всех свойств стиля;

  •  переименовать размерные стили;

  •  удалить размерные стили.

    • Размерные стили задают внешний вид и формат размеров. Они позволяют обеспечить соблюдение стандартов и упрощают редактирование размеров. Размерный стиль определяет следующие характеристики:

  •  формат и положение размерных линий, линий-выносок, стрелок и маркеров центра;

  •  внешний вид, положение и поведение размерного текста;



  •  правила взаимного расположения текста и размерных линий;

  •  глобальный масштаб размера;

  •  формат и точность основных, альтернативных и угловых единиц;

  •  формат и точность значений допусков.

    • Для нанесения размера AutoCAD применяет текущий размерный стиль. По умолчанию в качестве такового используется ISO-25 (International Standards Organization), если пользователем не задан иной.

    Стиль STANDARD создан на основе стандарта ANSI (American National Standards Institute, США), хотя и не полностью с ним совпадает. Если в рисунке используются британские единицы, то стиль STANDARD применяется по умолчанию. Стили DIN (Германия) и JIS (Japanese Industrial Standards, Япония) имеются в шаблонах рисунков AutoCAD DIN и JIS.

    Определение базового размерного стиля следует начать с присвоения ему имени и сохранения. Новый стиль базируется на текущем и включает в себя все последующие изменения расположения размерных элементов, размещения текста и вида пояснительных надписей. Для создания нового размерного стиля необходимо в диалоговом окне Dimension Style Manager щелкнуть мышью по кнопке New.... Откроется диалоговое окно Create New Dimension Style (рис. 6.28).




    Рис. 6.28. Диалоговое окно создания размерного стиля

    После введения в поле New Style Name: имени создаваемого размерного стиля на экране появится диалоговое окно New Dimension Style, показанное на рис. 6.29.

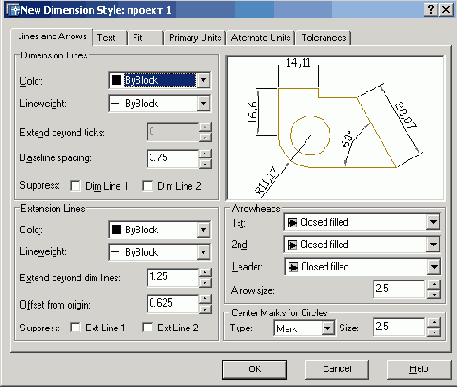

    Рис. 6.29. Диалоговое окно определения параметров размерного стиля: вкладка линий и стрелок

    Диалоговое окно New Dimension Style содержит следующие вкладки:

  •  вкладка Lines and Arrows (см. рис. 6.29) позволяет осуществлять:


  •  управление внешним видом размерных линий в области Dimension Lines, а также их подавление при установке флажков Dim Line 1 и Dim Line 2 в поле Suppress:;


  •  управление внешним видом выносных линий в области Extension Lines, их подавление при установке флажков Ext Line 1 и Ext Line 2 в поле Suppress:, a также удлинение выносных линий за размерные в поле Extend beyond dim lines: и настройка отступа выносных линий от объекта в поле Offset from origin:;


  •  управление формой размерных стрелок в области Arrowheads, их геометрией у первой/второй точек в полях 1st: и 2nd:, а также размерами стрелок в поле Arrow size:;


  •  управление формой маркеров центра в области Center Marks for Circles, их геометрией в раскрывающемся списке Туре: и размером в поле Size:;


  •  вкладка Text — обеспечивает управление размерным текстом: его стилем, высотой, местоположением относительно размерной линии, зазором между текстом и размерной линией и пр. (рис. 6.30):


  •  список Text style: в области Text Appearance содержит текстовые стили, используемые в текущем рисунке. Чтобы создать или отредактировать текстовый стиль, следует нажать кнопку, расположенную рядом с этим списком, и тем самым загрузить диалоговое окно Text Style;


  •  для установки цвета текста и обведения надписи рамкой предназначены соответственно список Text color: и опция Draw frame around text;


  •  если в текстовом стиле задана фиксированная высота, она имеет приоритет перед величиной, указанной в списке Text height:. Поэтому, чтобы пользователь имел возможность изменять данный параметр на вкладке Text, высота в описании используемого текстового стиля должна быть равна 0;




  •   в области Text Placement определяется размещение текста относительно размерных и выносных линий, а также образмериваемого объекта. Результат действия каждой опции сразу можно просмотреть на образце. Для того чтобы текст располагался по вертикали, следует использовать список Vertical:. Вариант Centered позволяет разместить текст в центре, с разрывом размерной линии; Above — над размерной линией и параллельно ей. Обе опции учитывают направление осей X и Y. Outside означает, что текст всегда размещается за пределами образмериваемого объекта независимо от направления осей X и Y; JIS — над размерной линией, даже если не параллельно ей. Опции вертикального выравнивания основаны на горизонтальных размерах. Для настройки расположения текста по горизонтали используется список Horizontal:. При этом параметр Centered позволяет разместить текст по центру между двумя выносными линиями; At Ext Line 1 выравнивает текст влево и располагает его у первой выносной линии вдоль размерной линии; At Ext Line 2 — вправо; Over Ext Line 1 — вдоль первой выносной линии; Over Ext Line 2 — вдоль второй выносной линии;

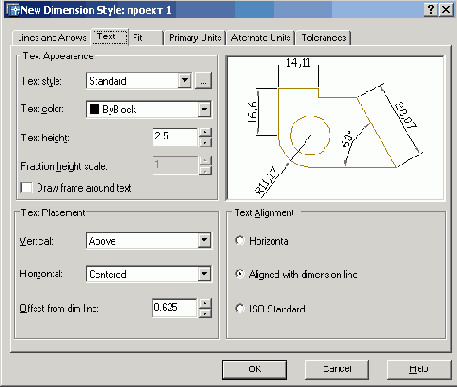

    • Рис. 6.30. Диалоговое окно определения параметров размерного стиля, вкладка управления размерным текстом

  •  вкладка Fit позволяет установить правила взаимного расположения размерных выносных линий и текста (рис. 6.31). Здесь же задается глобальный масштаб для размеров:


  •  в области Fit Options можно определить, как располагаются текст и стрелки при недостатке места для того и других между выносными линиями;


  •  область Text Placement предназначена для установки правил перемещения размерного текста. Они применяются, если текст был помещен программой или вручную за пределы выносных линий. При этом текст может перемещаться вместе с размерной линией. Также он может быть отодвинут от размерной линии. Отодвинутый размерный текст бывает нанесен с выноской или без выноски;


  •  в области Scale for Dimension Features опция Use overall scale of: позволяет указать коэффициент масштаба для всех параметров размерного стиля задающих размеры, расстояния и отступы, включая высоту текста и величину стрелок. Глобальный масштаб не влияет на отмеренные расстояния координаты, углы и допуски. По умолчанию он принимается равным 1.0 Для увеличения размерных элементов следует задать больший масштаб для уменьшения - меньший. Если поставлен флажок Scale dimensions to layout (paperspace), используется масштаб видового экрана относительно пространства листа;




  •  две опции в области Fine Tuning управляют подгонкой размерных элементов: Place text manually when dimensioning дает пользователю возможность размещать текст вручную; Always draw dim tine between ext lines приводит к тому, что размерная линия размещается между выносными, даже если стрелки и размерный текст вынесены за их пределы;

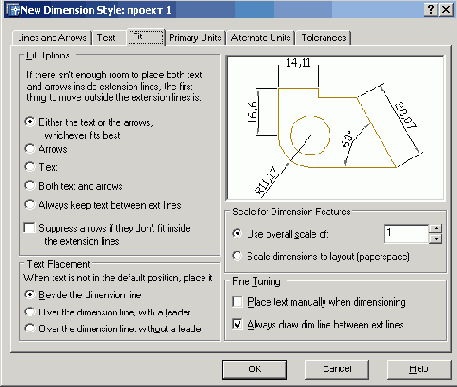

    • Рис. 6.31. Диалоговое окно определения параметров размерного стиля, вкладка размещения

  •  вкладка Primary Units — позволяет определить формат и точность основных линейных и угловых единиц, вид измеренных значений размеров (рис. 6.32):


  •  в области Linear Dimensions задается формат для цепей, линейных, параллельных, ординатных и неугловых базовых размеров, а также для радиусов и диаметров:


    • Unit format: — определяется формат единиц: научные, десятичные, технические, архитектурные, дробные или установленные в Windows. В последнем случае единицы берутся из настроек языка и стандартов на панели управления;

    Precision — задается число десятичных знаков для единиц, и в зависимости от выбранных единиц показывается формат представления величин;

    Fraction format: — определяется формат дробных единиц: с горизонтальной чертой, с косой чертой или в одну строку;

    Decimal separator: — назначается десятичный разделитель: точка, запятая или пробел. Если выбраны единицы, установленные в Windows, AutoCAD использует десятичный разделитель, заданный в настройках языка и стандартов на панели управления;

    Round off: — устанавливается точность округления величин всех линейных размеров. Здесь можно вводить любое число, содержащее до пяти десятичных знаков. Значение для округления не должно превышать величину точности, заданную на этой закладке;

    Prefix: — указание префикса, добавляемого перед величиной размера. Заданный здесь префикс заменяет обозначения радиуса и диаметра, которые AutoCAD автоматически проставляет для соответствующих размеров. Для записи префикса можно использовать специальные символы и управляющие коды;

    Suffix: — указание суффикса, проставляемого после величины размера. Для записи суффикса можно использовать специальные символы и управляющие коды;

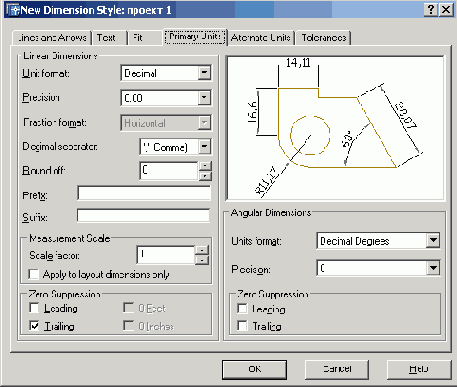

    Рис. 6.32. Диалоговое окно определения параметров размерного стиля, вкладка определения основных единиц

  •  в области Measurement Scale производятся следующие настройки:


    • Scale factor: — измеренные величины размеров (линейных, параллельных, радиусов, диаметров, ординатных, базовых, цепей) умножаются на заданный здесь масштабный коэффициент;

    Apply to layout dimensions only: — масштабный коэффициент применяется только к размерам, нанесенным на листах;

  •  в остальных областях вкладки Primary Units устанавливаются параметры угловых размеров и подавления нулей;


  •  вкладка Alternate Units — позволяет определить формат и точность альтернативных единиц, которые используются для обозначения величин размеров в дополнительной системе единиц (рис. 6.33).

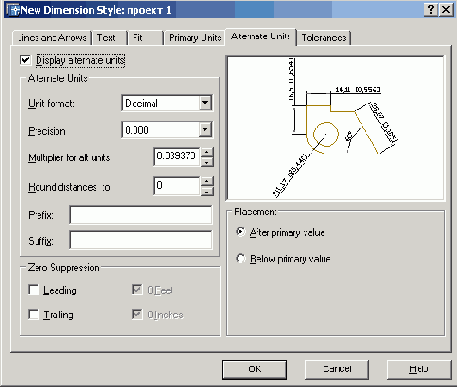

    • Рис. 6.33. Диалоговое окно определения параметров размерного стиля, вкладка определения альтернативных единиц

    Обычно с их помощью проставляются значения размеров в метрических единицах, если рисунок выполнен в британской системе, и наоборот.

    Величина размера в альтернативных единицах наносится в квадратных скобках [ ] непосредственно после размерного текста в основных единицах.

    Для нанесения в размерах альтернативных единиц следует установить флажок Display alternate units.

    Формат альтернативных единиц, их точность, округление, префиксы и суффиксы, подавление нулей задаются так же, как и для основных единиц.

    Однако для альтернативных единиц можно задать еще два дополнительных параметра:

  •  Multiplier for alt units: — альтернативные единицы получаются путем умножения основных единиц на заданный здесь коэффициент. По умолчанию предлагается коэффициент 0,03937, используемый для пересчета миллиметров в дюймы;


  •  Placement — настраивается размещение альтернативных единиц после или под альтернативными единицами. При выборе параметра Below primary value основные единицы размещаются над размерной линией, а альтернативные — под ней.


  •  вкладка Tolerances — управляет параметрами формата и точности простановки допусков, показывающих пределы, в которых может варьироваться размер (рис. 6.34):




  •   в области Tolerance Format настраиваются следующие параметры нанесения допусков:


    • Method: — способ нанесения допусков. Выбор None отключает нанесение допусков. Если верхнее и нижнее отклонения равны, используется параметр Simmetrical, если же различаются — параметр Deviation. С помощью опции Limits можно указать максимальную и минимальную величины размера. Параметр Basic, позволяющий построить рамку вокруг размерного текста, обычно используется для обозначения теоретически точных размеров;

    Precision — число десятичных разрядов в значениях допусков;

    Upper value: — максимальное значение при нанесении отклонений и предельных размеров. AutoCAD использует эту же величину для симметричных допусков;

    Lower value: — минимальное значение при нанесении отклонений и предельных размеров;

    Scaling for height: — отношение высоты текста допусков к высоте основного размерного текста;

    Vertical position: — вертикальное выравнивание текстов симметричных допусков и отклонений. Для выравнивания текста допуска по верхней границе размерного текста используется опция Тор, по середине текста — Middle, а по нижней границе — Bottom.

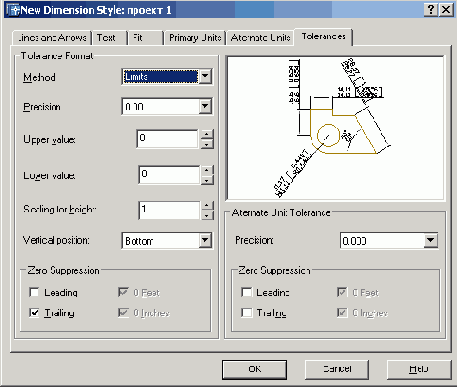

    Рис.6.34. Диалоговое окно определения параметров размерного стиля, вкладка простановки
