Простановка размеров


Размеры показывают геометрические величины объектов, расстояния и углы между ними, координаты отдельных точек. В AutoCAD используется 11 видов размеров, которые можно разделить на три основных типа: линейные (рис. 6.8-6.10), радиальные (рис. 6.11) и угловые (рис. 6.12). Линейные размеры делятся на горизонтальные, вертикальные и параллельные, повернутые, ординатные, базовые и размерные цепи. Ниже будут приведены простые примеры их нанесения.


Рис. 6.8. Горизонтальный, вертикальный и параллельный размеры


Рис. 6.9. Базовые размеры


Рис. 6.10. Размерные цепи


Рис. 6.11. Радиальные размеры


Рис. 6.12. Угловые размеры

Команды простановки размеров находятся в падающем меню Dimension.

Для удобства можно воспользоваться пиктограммами на одноименной панели инструментов (рис. 6.13).

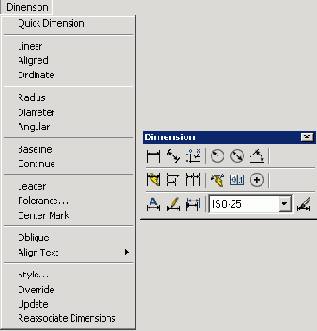

Рис. 6.13. Падающее меню и панель инструментов Dimension

В изображения размеров входят следующие составные элементы:

  • размерная линия — линия со стрелками на концах, выполненная параллельно соответствующему измерению. Как правило, размерные линии помещаются между выносными. Если на короткой размерной линии не хватает места, размерные стрелки или текст размещаются снаружи в зависимости от настроек размерного стиля. Для угловых размеров размерной линией является дуга;
  •  размерные стрелки — стрелки, засечки или произвольный маркер, определяемый как блок, для обозначения концов размерной линии;
  •  выносные линии проводятся от объекта к размерной линии. Могут быть построены перпендикулярно ей или быть наклонными. Формируются только для линейных и угловых размеров (используются, если размерная линия находится вне образмериваемого объекта);
  •  размерный текст — текстовая строка, содержащая величину размера и другую информацию (например, обозначения диаметра, радиуса, допуска). Это необязательный элемент, то есть его вывод на рисунок можно подавить. Есть возможность принять размер, автоматически вычисленный AutoCAD, или заменить его другим текстом. Если принимается текст по умолчанию, к нему можно автоматически добавить допуски и ввести префикс и суффикс;
  •  выноски используются, если размерный текст невозможно расположить рядом с объектом;
  •  маркер центра — небольшой крестик, отмечающий центр окружности или дуги;
  •  осевые линии — линии с разрывом (штрихпунктирные), пересекающиеся в центре окружности или дуги и делящие ее на квадранты.
  • Все линии, стрелки, дуги и элементы текста, составляющие размер, будут рассматриваться как один размерный примитив, если установлен режим ассоциативного образмеривания. Ассоциативные размеры изменяются в соответствии с изменением элементов, которые образмериваются.
