Создание внешних ссылок


Команда XREF обеспечивает создание и управление внешними ссылками.

По этой команде загружается диалоговое окно — диспетчер внешних ссылок Xref Manager, показанное на рис. 5.48. Команда XREF вызывается из падающего меню Insert t Xref Manager... или щелчком мыши по пиктограмме External Reference на панели инструментов Reference.

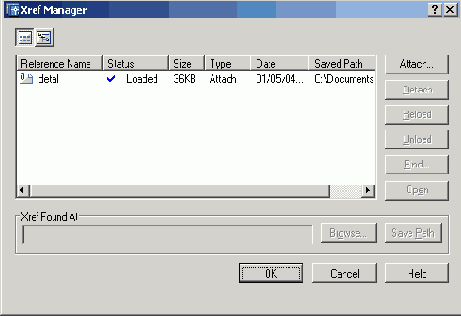

Рис. 5.48. Диалоговое окно создания и управления внешними ссылками

В диалоговом окне Xref Manager AutoCAD отображает статус каждой из имеющихся ссылок и их взаимосвязи. С помощью этого диалогового окна можно:

  •  вставлять внешние ссылки;

  •  удалять имеющиеся ссылки;

  •  обновлять и выгружать имеющиеся ссылки;

  •  заменять вставленные ссылки на наложенные и наоборот;

  •  внедрять содержимое внешних ссылок в текущий рисунок;

  •  изменять пути к внешним ссылкам.

    • Перечень ссылок может иметь как табличную, так и иерархическую древовидную структуру. Для переключения между этими видами служат кнопки List View и Tree View в левой верхней части окна или функциональные клавиши F3 и F4 соответственно. По умолчанию перечень представляется в виде таблицы.

    При табличном режиме просмотра в диалоговом окне Xref Manager отображается упорядоченный по алфавиту список ссылок в текущем рисунке. Таблица ссылок содержит следующие сведения о каждой из них:

  •  Reference Name — имя ссылки;

  •  Status — текущий статус внешней ссылки. Он определяет операцию, которую программа выполняет со ссылкой после закрытия диалогового окна. Возможны следующие варианты:

  •  Loaded — ссылка обнаружена при открытии или повторной загрузке рисунка;



  •  Unloaded — ссылка выгружена пользователем;

  •  Unreferenced — если ссылка, имеющая вложенные ссылки, выгружена, не найдена или не обработана, то ее вложения получают статус разорванных из-за нарушенной связи со ссылкой-владельцем. При выгрузке ссылок, имеющих вложения, AutoCAD выводит предупреждение о том, что в результате операции последние окажутся разорванными;

  •  Not found — ссылка не обнаружена при открытии или повторной загрузке рисунка;


  •  Unresolved — файл ссылки найден, но AutoCAD не может прочитать его;


  •  Size — размер файла;


  •  Туре — текущий тип ссылки (вставленная или наложенная). Переключение типов производится двойным щелчком по значению данного параметра;


  •  Date — дата последнего сохранения рисунка ссылки. Это значение присутствует только для загруженных ссылок. Если ссылка не загружена, не найдена или разорвана, колонки Date и Size для нее остаются пустыми.


  •  Saved Path — сохраненный путь.


    • Перечень ссылок можно отсортировать по любому параметру. Для этого достаточно щелкнуть по заголовку соответствующей колонки. Например, сортировка ссылок по имени производится щелчком в заголовке Reference Name, а сортировка по размеру файла — щелчком в заголовке Size.

    Диалоговое окно Xref Manager содержит следующие кнопки:

  •  Attach... — установка связи одного рисунка с другим посредством образования внешней ссылки;


  •  Detach — полное удаление внешних ссылок. При этом уничтожаются и графические объекты, и описание ссылки. Удаленная ссылка исчезает из перечня и не видна ни в режиме просмотра таблицы, ни в режиме просмотра дерева;


  •  Reload — загрузка самого свежего варианта рисунка ссылки. Сведения о версии заносятся в описание ссылки;


  •  Unload — временная выгрузка ссылок из рисунка, позволяющая сократить время на его чтение с диска и уменьшить объем используемой памяти. Описание ссылки удаляется из рисунка, и в нем остается лишь указатель на используемый внешний документ. Графические объекты выгруженной ссылки на экран не выводятся;


  •  Bind... — при добавлении ссылки в рисунок она перестает указывать на внешний файл и становится постоянной частью текущего документа. Информация из ссылки заносится в рисунок в виде блока, и никакие последующие изменения вставленного рисунка не приводят к модификации главного;


  •  Open — открытие имеющейся ссылки.
