Создание блока


Описание блока можно создать, сгруппировав объекты в текущем рисунке, или же сохранить блок в отдельном файле. При создании описания блока задается базовая точка и выбираются объекты, входящие в блок.

Кроме того, необходимо указать, что происходит с исходными объектами: остаются ли они, удаляются или преобразуются в блок в текущем рисунке. Можно также ввести текстовое описание и задать пиктограмму для обозначения блока в Центре управления AutoCAD. Описания блоков представляют собой неграфические объекты, которые наряду с другими символами хранятся в файле рисунка.

Следует помнить, что имена DIRECT, LIGHT, AVE_RENDER, RM_SDB, SH.SPOT и OVERHEAD не могут быть использованы в качестве имен блоков.

Команда BLOCK формирует блок для использования его только в текущем рисунке. Она вызывается из падающего меню Draw > Block > Make... или щелчком мыши по пиктограмме Make Block на панели инструментов Draw. В результате открывается диалоговое окно Block Definition (рис. 5.40).

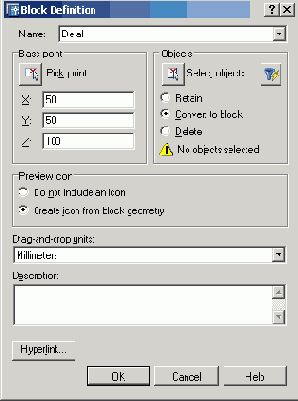

Рис. 5.40. Диалоговое окно описания блока

При создании описания блока в диалоговом окне Block Definition следует:

  •  в поле Name: ввести уникальное имя создаваемого блока;

  •  в области Objects нажать кнопку Select objects и выделить мышью объекты, входящие в блок. При этом диалоговое окно временно закрывается. По окончании выделения необходимо нажать клавишу Enter, и диалоговое окно откроется снова. Воспользовавшись кнопкой быстрого выбора QuickSelect, можно применять фильтры для выбора объектов;

  •  в области Objects задать способ обработки выбранных объектов после создания описания блока:

  •  Retain — выбранные объекты остаются в текущем рисунке в их исходном состоянии;

  •  Convert to block — выбранные объекты заменяются вхождением блока;

  •  Delete — после создания описания блока выбранные объекты удаляются;

  •  в области Base point задать координаты базовой точки вставки или нажать кнопку Pick point для выбора базовой точки с помощью мыши;

  •  в поле Description ввести текстовые пояснения для облегчения идентификации и поиска блока впоследствии;




  •   в области Preview icon указать, требуется ли создание пиктограммы для описания блока:


  •  Do not include an icon — изображение, используемое для предварительного просмотра блока, не создается;


  •  Create icon from block geometry — изображение, используемое для предварительного просмотра блока, сохраняется с описанием блока.


    • Описание блока сохраняется в текущем рисунке.

    Для получения блоков, которыми можно воспользоваться при создании любых чертежей в AutoCAD, применяется команда WBLOCK.

    Она позволяет загрузить диалоговое окно записи блока на диск Write Block (рис. 5.41), где доступны следующие настройки:

  •  Block: — указание блока, сохраняемого в отдельном файле;


  •  Entire drawing — блоком становится весь рисунок;


  •  Objects — указание объекта, сохраняемого в отдельном файле;


  •  кнопка Pick point в области Base point — указание базовой точки на рисунке;


  •  кнопка Select objects в области Objects — выбор объектов в файл блока;


  •  ввод имени нового файла. Если выбран блок, то команда WBLOCK автоматически использует его имя для нового файла;


  •  список Insert units: — выбор единиц вставки, используемых в Центре управления AutoCAD.


    • Описание блока сохраняется в отдельном рисунке.

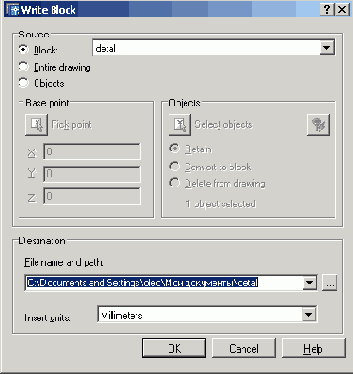

    Рис. 5.41. Диалоговое окно записи блока на диск
