Построение полилинии с установкой толщины


Постройте полилинию, изображенную на рис. 5.13. Запустите команду PLINE, вызвав ее из падающего меню Draw > Polyline или щелкнув мышью по пиктограмме Polyline на панели инструментов Draw.

Ответьте на запросы:

_PLINE

Specify start point: 40,10—точка1

Current line-width is 0.0000

Specify next point or

[Arc/Halfwidth/Length/Undo/Width]: W — переход в режим установки ширины полилинии

Specify starting width <0.0000>: 0.5 — стартовая ширина

Specify ending width <0.5000>: 0.5 — конечная ширина

Specify next point or

[Arc/Halfwidth/Length/Undo/Width]: 50,12 — точка 2

Specify next point or

[Arc /Close/Halfwidth/Length/Undo/Width]: W — переход в режим установки ширины полилинии

Specify starting width <0.5000>: 3 — стартовая ширина

Specify ending width <3.0000>: 0 — конечная ширина

Specify next point or

[Arc/Close/Halfwidth/Length/Undo/Width]: 60,14 — точка 3

Specify next point or

[Arc/Close/Halfwidth/Length/Undo/Width]: — для завершения команды нажать клавишу Enter

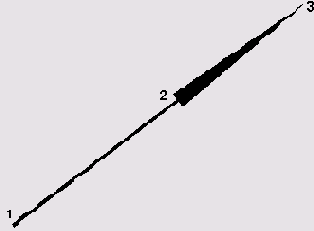

Рис. 5.13. Построение полилинии с установкой толщины
