Палитра свойств объектов


Палитра Properties, показанная на рис. 3.8, — это единый инструмент, управляющий практически всеми свойствами объектов рисунка. В палитре собрано около 40 диалоговых окон и команд, которые были разрознены в более ранних версиях AutoCAD. Загружается она командой PROPERTIES, либо из падающего меню Modify > Properties, либо щелчком по пиктограмме Properties (Ctrl+1) на стандартной панели инструментов.

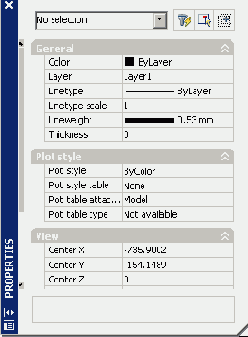

Рис. 3.8. Палитра свойств объектов

Палитра Properties позволяет производить фильтрацию наборов выбранных объектов по их типу, предоставляя возможность редактировать свойства каждого объекта. В случае, если текущий набор объектов не создан, показывается текущее состояние таких свойств рисунка, как стиль вывода на печать, ПСК, данные о видовых экранах, гиперссылки.

В верхней части палитры расположен раскрывающийся список, содержащий типы и количество выбранных объектов. Справа от него — кнопки переключения Noggle value of PICKADD Sysvar и выбора объектов Select Objects и Quick Select

Ниже расположены следующие разделы:

  •  общий General содержит поля: цвет Color, слой Layer, тип линий Line type, масштаб типа линий Linetype scale, вес линий Lineweight, высота Nhickness;
  •  стиль печати Plot style содержит поля: стиль печати Plot style, таблица стилей печати Plot style table, пространство таблицы печати Plot table attached to, тип таблицы печати Plot table type;
  •  вид View содержит поля: Center X, Center Y, Center Z, высота Height, ширина Width;
  •  разное Misc содержит поля: знак ПСК включен DCS icon On, знак ПСК в начале координат UCS icon at origin, ПСК в каждом видовом экране UCS per viewport, имя ПСК DCS Name.
  • Палитра Properties может оставаться открытой в процессе работы; она показывает свойства выбранного объекта. Если выделено несколько объектов, в окне выводятся только общие свойства, значения которых совпадают у всех выбранных объектов. К общим свойствам относятся цвет, слой, тип линии, масштаб типа линии, стиль печати, вес линии, гиперссылка, высота.
