Назначение веса (толщины) линии слою
Веса линий определяют толщину начертания объектов и используются при выводе объектов как на экран, так и на печать. Веса (толщины) линий игнорируются для шрифтов True Type, растровых изображений, точек и заливок (для плоских фигур). Назначение слоям и объектам различных весов позволяет повысить наглядность рисунка. Веса линий можно выбирать из определенного ряда значений, среди которых есть специальный вес под названием Default. По умолчанию вес линии Default соответствует толщине 0.25 мм (0,01 дюйм).
Вес линии устанавливается в диспетчере свойств слоев Layer Properties Manager. Для этого необходимо щелкнуть мышью по пиктограмме Lineweight соответствующего слоя, а затем в раскрывшемся диалоговом окне Lineweight выбрать из списка подходящее значение (рис. 3.6).
Рис. 3.6. Диалоговое окно установки веса линии
Веса линий позволяют получать тонкие и толстые линии, что требуется при оформлении чертежей (при построении разрезов, сечений, нанесении размеров), карт и т. д. Например, назначив слоям различные веса линий, можно облегчить идентификацию зданий, находящихся в эксплуатации, строящихся или подлежащих сносу. Веса линий могут применяться для графического выделения различных объектов и информации аналогично тому, как это делается при черчении с помощью карандаша и линейки. Однако веса линий лучше не использовать в тех случаях, когда у объектов должны быть произвольные или нестандартные значения толщины начертания. Например, если толщина линий объекта должна составлять ровно 5 мм, то для его построения следует использовать двумерную полилинию шириной 5 мм.
При выводе на печать толщина начертания объекта определяется назначенным ему весом линии. Веса линий могут выбираться из фиксированного ряда значений, среди которых есть специальные веса ByLayer, ByBlock и Default. Значения весов линий могут выражаться в миллиметрах или дюймах (по умолчанию используются миллиметры). Новым слоям по умолчанию назначается вес линии Default. В пространстве модели нулевое значение веса линии соответствует линии толщиной в один пиксел, а при выводе на печать — наименьшей величине, обеспечиваемой используемым печатающим устройством. Все объекты, вес линии которых не превышает 0,25 мм (0,01 дюйм), отрисовываются в пространстве модели линией толщиной в один пиксел. Значения весов линии, вводимые в командной строке, округляются до ближайшей стандартной величины.
Информация о весе линии сохраняется при экспорте рисунка в другие форматы и при копировании объектов в буфер обмена. Выбрать единицы представления веса линий и задать значение для веса Default можно в диалоговом окне Lineweight Settings, показанном на рис. 3.7. Для вызова этого окна необходимо либо щелкнуть правой кнопкой мыши по кнопке LWT в строке состояния и выбрать пункт Settings... из контекстного меню, либо нажать кнопку Lineweight Settings... на вкладке User Preferences диалогового окна Options, либо использовать команду LWEIGHT.

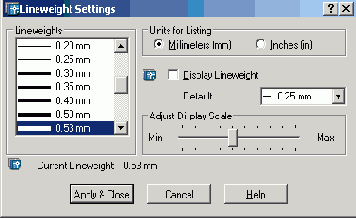

Рис. 3.7. Диалоговое окно установки параметров весов линий
Системная переменная LWUNITS устанавливает единицы представления весов линий (миллиметры или дюймы), используемые при создании новых объектов и слоев. Переменная LWDEFAULT устанавливает значение веса линии Default.
Способы отображения весов линий в пространствах модели и листа несколько различаются. В пространстве модели каждому значению веса линии соответствует определенное число пикселов, определяющих видимую на экране толщину линий. В пространстве листа видимая на экране толщина начертания объекта устанавливается пропорциональной текущему коэффициенту экранного увеличения. Использование в пространстве модели фиксированного числа пикселов для каждого веса линии облегчает идентификацию объектов по их толщине при любом коэффициенте экранного увеличения. При этом необходимо помнить, что в пространстве модели видимая толщина линий может не соответствовать их действительной толщине. Значению веса линии 0 в пространстве модели всегда соответствует линия толщиной в один пиксел. Толщина отображения остальных весов линий (в пикселах) устанавливается пропорционально их точным значениям.
В пространстве модели, когда включен режим отображения весов линий, в точках соединения концов отдельных отрезков используется соединение со скосом без окончаний линий. При этом угол скоса подбирается автоматически. Окончания линий определяют способ изображения концов отрезков и могут, например, представлять закругление или скос. При выводе на печать с помощью стилей печатей можно задавать различные типы соединений и окончания линий для различных весов линий.
В пространстве модели в режиме отображения весов линий толщина начертания любого объекта не зависит от коэффициента экранного увеличения. Например, если весу линии соответствует толщина четыре пиксела, то объекты с таким весом всегда отрисовываются линией толщиной четыре пиксела даже при уменьшении экранного изображения до максимально возможного значения.
Можно задавать масштаб отображения весов линий и изменять таким образом число пикселов, соответствующих весам линий в пространстве модели. Изменение масштаба отображения не влияет на толщину линий при выводе на печать. Следует отметить, что если используемые веса линий представлены более чем одним пикселом, то время регенерации рисунка возрастает. Если устанавливаемый по умолчанию масштаб отображения не изменялся, то веса линий, меньшие или равные 0,25 мм (0,01 дюйм), отображаются толщиной в один пиксел и потому не снижают скорость работы AutoCAD. При изменении масштаба отображения весов линий число весов, соответствующих толщине в один пиксел, также изменяется. Для повышения скорости работы AutoCAD в пространстве модели можно уменьшить масштаб экранного отображения весов линий или вообще отключить веса линий.
