Правило правой руки


При работе в трехмерном пространстве в AutoCAD все системы координат формируются по правилу правой руки. Оно определяет положительное направление оси Z трехмерной системы координат при известных направлениях осей X и Y, а также положительное направление вращения вокруг любой из осей трехмерных координат. Для определения положительных направлений осей необходимо поднести тыльную сторону кисти правой руки к экрану монитора и направить большой палец параллельно оси X, а указательный — по оси Y. Если согнуть средний палец перпендикулярно ладони, как показано на рис. 2.2 справа, то он будет указывать положительное направление оси Z.

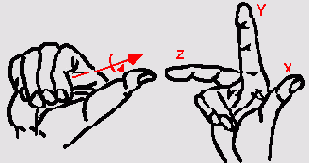

Рис. 2.2. Правило правой руки

Для определения положительного направления вращения следует ориентировать большой палец правой руки в положительном направлении оси и согнуть остальные пальцы, как показано на рис. 2.2 слева. Положительное направление вращения совпадает с направлением, указываемым согнутыми пальцами.
