Схема устройства управления с дополнительным D-трнггером

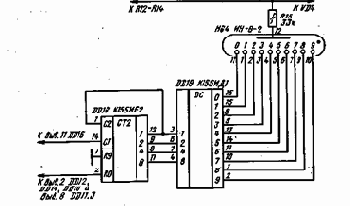

Блок цифровой индикации частотомера трехразрядный, что, конечно, создает некоторые неудобства пользования прибором, о чем мы уже говорили ранее. Но так сделано исключительно с целью упрощения, уменьшения числа используемых микросхем и знаковых индикаторов. Чтобы измерительный прибор стал четырехразрядным, его надо дополнить комплектом микросхем и индикатором, соответствующим комплекту деталей одного разряда, как показано на схеме рис. 60. Счетчик DD18, дешифратор DD19 и индикатор HG4, образующие четвертый разряд (теперь он будет старшей счетной ступенью и в конструкции находиться крайним левым), соединяют между собой так же, как детали других разрядов. Вход С1, (вывод 14) счетчика этого разряда соединяют с выходом 8 (вывод 11) счетчика DD16 третьего разряда, а его вход RO (вывод 2)-с аналогичными входами всех других счетчиков блока индикации. Питание на анод индикатора HG4 подают, как и на аноды других индикаторов, через ограничительный резистор R15 такого же номинала.
 |
