Ждущий мультивибратор представляет интерес и как генератор одиночных импульсов для проверки работоспособности приборов и устройств цифровой техники, о чем мы поговорим чуть позже. Сейчас же приведем еще несколько примеров практического применения автоколебательного мультивибратора в радиолюбительских конструкциях.

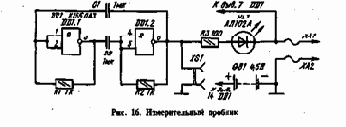

На рис. 16 показана схема простейшего измерительного прибора-пробника,   с помощью которого можно проверить качество электрических контактов монтажа, выключателя, целость катушки колебательного контура, исправность диода, качество конденсатора, р-п перехода транзистора. Его основа - симметричный мультивибратор на элементах DD1.1 и DD1.2, генерирующий импульсы с частотой следования около 1 кГц. Индикатором пробника служат светодиод HL1 или высокоомные головные телефоны типа ТОН-1, ТОН-2 или ТЭГ-1, подключении к двухгнездной розетке XS1. Щупы ХА11 ХА2 выполняют роль контактов своеоб разного выключателя, через который н; микросхему подается отрицательное на пряжение источника питания GB1. Пока щупы не замкнуты между собой, цепь питания разорвана и мультивибратор не работает. Если щупами коснуться концов проводника или выводов катушки индуктивности, через них цепь питания микро схемы окажется замкнутой и мультивибратор начнет генерировать электрические колебания звуковой частоты. При высоком уровне напряжения на выходном выводе 6 мультивибратора светодиод будет зажигаться, а при низком - гаснуть. А так как частота генерируемых импульсов достаточно высокая, глаз не замечает миганий светодиода - он светится как бы непрерывно. Если, однако, в проверяемом проводнике или в катушке обрыв то ни свечения светодиода, ни звука в телефонах не будет.

Чтобы проверить полупроводниковый диод, к его выводам подключают щупы пробника, сначала в одной полярности, а затем, поменяв местами, в другой. При одном подключении, когда диор относительно источника питания оказывается включенным в прямом направлении, световой и звуковой сигналы должны быть, а при обратном-нет. Появление сигналов при любой полярности подключения пробника укажет на тепловой пробой р-п перехода диода.

Аналогично проверяют исправность коллекторных и эмиттерных р-п переходов транзисторов, а также их участки эмиттер-коллектор.
