Измерительный пробник
Исправность конденсаторов проверяют на пробой (замыкание обкладок) по отсутствию светового (или звукового) сигнала при касании их выводов щупами пробника. При проверке электролитического конденсатора в момент подключения к его выводам щупов пробника могут появляться кратковременный звуковой сигнал и вспышка светодиода, которые вызывает ток зарядки конденсатора. Эти сигналы тем значительнее, чем больше емкость проверяемого электролитического конденсатора.
Источником питания такого измерительного пробника может служить батарея 3336Л или три гальванических элемента 316, 332, соединенные последовательно.

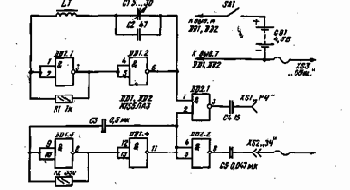

На логических элементах 2И-НЕ можно построить простой генератор колебаний звуковой частоты (34) и радиочастоты (РЧ) для проверки трактов радиовещательных приемников. Примером может служить прибор, схема которого показана на рис. 17. Его генератором колебаний звуковой частоты (около 1 кГц) служит мультивибратор на элементах DD1.3 и DD1.4. Генерируемые им колебания через инвертор DD2.2, конденсатор С5 и гнездо XS2 "34" с помощью щупа, вставляемого в это гнездо, подается на вход проверяемого усилителя звуковой частоты.
Генератор колебаний радиочастоты образуют логические элементы DD1.1, DD1.2, катушка L1 и конденсаторы С1, С2. Частота его колебаний определяется в основном индуктивностью катушки L1 и в небольших пределах может изменяться конденсатором переменной емкости С1.
Элемент DD2.1 выполняет функцию смесительного каскада прибора. На его входной вывод 1 поступают колебания радиочастоты, а на вход 2-колебания звуковой частоты. В результате на выходе элемента формируется импульсный сигнал радиочастоты, модулированный колебаниями звуковой частоты. Через конденсатор С4 и гнездо XS1 "РЧ" его подают на вход радиочастотного тракта (или одного из его каскадов) проверяемого приемника.
Катушку L1 контура генератора радиочастоты можно намотать на каркасе диаметром 8...9 мм с отрезком феррнто-вого стержня марки М600НМ внутри. Чтобы пробник работал в диапазоне 3...7 МГц, на такой каркас надо намотать 50-55 витков провода ПЭВ-2 0,2...0,3.
В качестве конденсатора переменной емкости (С1) можно использовать подстроенный конденсатор типа КПК-1.
Конструкция такого измерительного генератора-пробника-произвольная. Для его питания желательно использовать источник стабильного напряжения 5 В, но можно и батарею ЗЗЗбЛ.
И еще один пример практического использования логических элементов цифровых микросхем - игра "Переправа". В основу содержания этой игры положена старинная логическая задача о волке, козе и капусте, которых перевозчик должен без потерь переправить на противоположный берег реки. Но лодка так мала, что кроме самого перевозчика она может вместить одного волка, или козу, или капусту. Оставлять же на берегу волка с козой или козу с капустой нельзя-обязательно будут потери.
 |
