с таким формирователем импульсного напряжения
Чувствительность частотомера с таким формирователем импульсного напряжения будет не менее 50 мВ, что более чем на порядок лучше, чем с формирователем на микросхеме К155ЛД1.

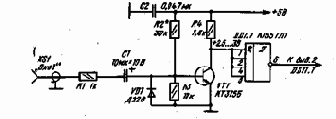

Схема другого варианта формирователя, обеспечивающего частотомеру примерно такую же чувствительность, показана на рис. 58. Его входная цепь и усилитель-такие же, как в формирователе предыдущего варианта. А функцию самого формирователя импульсного напряжения из усиленного сигнала выполняет триггер Шмитта на логических элементах DD1.1 я DD1.2 микросхемы К155ЛАЗ. Подобный триггер Шмитта уже использовался вами в простом частотомере со стрелочным индикатором на выходе (см. рис. 24). Инвертор DD1.3 улучшает форму импульсов, подаваемых на вход электронного ключе устройства управления.
Итак, еще два возможных варианта формирователя импульсного напряжения, отличающихся один от другого используемыми в них микросхемами, но практически одинаковых по чувствительности. На каком из них остановиться, если не окажется микросхемы К155ЛД1 и, *роме того, пожелаете улучшить чувствительность частотомера? Решить этот вопрос можно опытным путем: испытать в работе оба варианта и монтировать тот из них, с которым частотомер работает четче. Выбору может помочь электронный осциллограф, на экране которого можно наблюдать формируемые импульсы. Предпочтение следует отдать формирователю, фронты и спады выходных импульсов которого круче, имеющие одинаковые длительности самих импульсов и пауз между ними.
Может случиться, что при измерении частоты более нескольких килогерц будут наблюдаться мерцания светящихся цифр индикаторов и, кроме того, прибор иногда будет показывать в два раза
большую частоту. В чем причины этих явлений и как их устранить, если, конечно, они наблюдаются в готовом частотомере или появятся позже?
В описанном частотомере время индикации результата измерения зависит от положения переключателя SA1 "Диапазон". При частоте тактовых импульсов более 1 кГц, поступающих от блока образцовых частот на вход управляющего устройства, конденсатор СЗ не всегда успевает полностью разрядиться за время между двумя соседними импульсами, из-за чего при следующем цикле работы он начинает заряжаться с более высокого напряжения на нем.
В результате время индикации (см. рис. 49, в и ж) уменьшается и свечение индикаторов начинает мерцать.
Причина , второго явления- некоторая нестабильность конечной длительности сигнала "сброс" (см. рис. 49,е) устройства управления в исходное состояние. По фронту этого импульса триггер DD10.2 переключается в нулевое состояние и напряжение высокого уровня на его инверсном выходе (вывод 8) разрешает работу триггера DD10.1. И если тактовый импульс образцовой частоты поступит на вход С этого триггера в промежуток времени, когда сигнал сброса еще не закончился, то триггер DD10.1 переключится в единичное состояние, начнется счет входных импульсов, на что Триггер DD10.2 своевременно не среагирует, так как после такого цикла работы сигнала сброса не будет. В итоге индикаторы будут фиксировать сумму частот измеренного сигнала и показания "внепланового" цикла работы управляющего устройства.
Оба эти недостатка нетрудно устранить введением в устройство управления еще одного D-триггера, DD10.1, выделенного на рис. 59 утолщенными линиями. В таком случае с появлением сигна-. ла "сброс" работа триггера DD10.1 еще запрещена напряжением низкого уровня, поступающим на его вход R с выхода триггера DD10.1. Разрешение на его работу дает дополнительный триггер по окончании импульса, приходящего на его вход С. Период следования этих импульсов должен быть таким, чтобы во время пауз между ними конденсатор СЗ успевал полностью разрядиться. Эта задача решается подачей на вход С триггера DD10.1 импульсов частотой следования 10 Гц, снимаемых с вывода 5 счетчика DD8 блока образцовых частот.
 |
