D-триггер со счетным входом


Затем нажали на кнопку 5В1, чтобы изменить уровень входного сигнала. В результате третий тактовый импульс своим фронтом сразу же переключил триггер в нулевое состояние, которое сохранялось до прихода шестого импульса, когда кнопку отпустили и на входе D уже был сигнал высокого уровня. Далее при изменении уровней входного сигнала триггер переключился в нулевое состояние по фронту седьмого тактового импульса, а по фронту восьмого-в единичное."

Эти опыты и графики, характеризующие логику действия D-триггера в" режиме приема информации, позволяют сделать выводы: если на входе D сигнал высокого уровня, триггер по фронту тактового импульса на входе С устанавливается в единичное состояние, а если низкого, то в нулевое. На спады синхронизирующих импульсов D-триггер не реагирует. Каждое изменившееся состояние триггера означает запись в его память принятой информации, которая может быть считана или передана для расшифровки другому логическому устройству цифровой техники.

Следующий опыт -испытание D-триггера в режиме счета, т. е. как триггера со счетным входом. Для этого от входа D отключите резистор R4 с кнопочным выключателем SBJ. и соедините его с инверсным выходом Q, как показано на рис. 32, а. Теперь информацион-

ным входом триггера будет вход С. Подайте на него от генератора серию импульсов большой длительности. Как ведет себя D-триггер? По фронту первого же входного импульса он принимает единичное состояние, по фронту второго- нулевое, по фронту третьего-снова единичное и т. д. Следовательно, в таком режиме работы триггер по фронту каждого входного импульса меняет свое логическое состояние на противоположное. В результате частота импульсов на каждом выходе триггера оказывается вдвое меньшей частоты входных импульсов.

По проведенному опыту постройте графики, иллюстрирующие работу D-триггера в этом режиме. Они должны подучиться такими же, что и изображенные на рис. 32, б. Вывод напрашивается сам-в таком режиме D-триггер делит частоту входного сигнала на 2, т.
е. выполняет функцию двоичного счетчика.

JK-ТРИГГЕР

В серии К155 Ж-триггером, обладающим, как и D-триггер, расширенной логикой действия, является микросхема К155ТВ1 (рис. 33, а). У триггера такой разновидности девять входов, прямой и  инверсный выходы. По входам R и S он работает, как RS-триггер. Входы J и К - управляющие, причем каждый из них имеет по три входных вывода (3-5 и 9-11), объединенных по схеме логического элемента ЗИ, о чем свидетельствуют знаки "&" возле них. Вход С по функциональному назначению подобен одноименному входу D-триггера. В режиме приема и хранения информации он служит входом тактовых импульсов, а в счетном режиме - информационным входом. Выводы JK-триггера, которые в устройстве не используются, на схемах обычно не показывают (рис. 33, б).



Рис. 33. Условное графическое обозначение JK-трютера K1S5TBJ

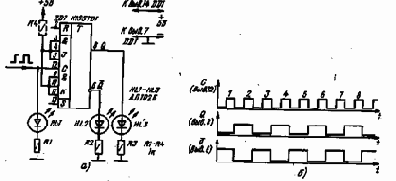

Опытную проверку Ж-григгера ведите на макетной панели в таком порядке. Микросхему К155ТВ1 соедините с соответствующими шинами источника питания, а к выводу 12 входа С и выводам 8 и 6 прямого и инверсного выходов подключите светодиодные (или транзисторные) индикаторы (рис. 34, а). Индицировать логические состояния триггера можно, конечно, вольтметром постоянного тока, но это менее наглядно. Включите питание. Сразу же должен загореться один из выходных индикаторов. Замкните кратковременно на общую шину вывод 2, затем вывод 13, далее снова вывод 2 и т. д. При этом выходные индикаторы должны поочередно зажигаться и гаснуть. Так вы проверите работоспособность Ж-триггера.

Далее испытывайте триггер в режиме счета входных импульсов. Для этого объедините выводы всех входов J и К и через резистор R4, показанный на рис. 34, а штриховыми линиями, соедините их с плюсовой шиной источника питания, чтобы подать на них напряжение высокого уровня. Впрочем, как вы уже знаете, резистор R4 необязателен - на объединенных входах J и К, если их оставить свободными, будет напряжение высокого уровня.


На вход С подайте от генератора серию импульсов большой длительности и по моментам зажигания и длительности свечения индикаторов постройте графики работы триггера в таком режиме. Они должны получиться такими же, что на рис. 34, б. Нетрудно заметить, что эти графики схожи с графиками счетного D-триггера (см. рис. 32, б), только сдвинуты вправо на длительность одного импульса. Сдвиг этот объясняется тем, что D-триггер изменяет свое состояние на противоположное по фронту, а Ж-триггер-по спаду входного импульса. Конечный же результат одинаков: триггер делит частоту входных импульсов на 2. Запомните основные свойства JK-триггера. При напряжении высокого уровня на всех входах J и К он работает как триггер со счетным входом, т. е. по спаду каждого положительного импульса на тактовом входе С меняет свое логическое состояние на противоположное. Если хотя бы на одном входе J и на одном входе К одновременно действует напряжение низкого уровня, то при подаче на вход С импульсов состояние триггера не меняется. В том же случае, если на всех входах J высокий уровень напряжения, а хотя бы на одном входе К-низкий, то по спаду положительного импульса на входе С триггер устанавливается в единичное состояние независимо от своего предыдущего состояния. Если хотя бы на одном входе J низкий уровень напряжения, а на всех входах К-высокий, то по спаду импульса на входе С триггер устанавливается в нулевое состояние.
