Блок питания
размером 50x50 и толщиной 2 мм, выполняющей функцию теплоотвода. Выводы базы и эмиттера транзистора пропущены через отверстия в плате и припаяны непосредственно к соответствующим печатным проводникам. Электрический контакт коллектора транзистора с выпрямительным блоком VD3 осуществлен через его теплоотвод, крепежные винты с гайками и фольгу платы.
Сверив монтаж со схемой блока (см рис. 50), подключите к выходу стабилизатора напряжения эквивалент нагрузки-резистор сопротивлением 10... 12 Ом
на мощность рассеяния 5 Вт. Подключите блок к сети и тут же измерьте напряжение на резисторе-оно должно быть в пределах 4,75...5,25 В. Более точно это напряжение можно установить подбором стабилитрона VD5. Оставьте блок включенным на 1,5...2 ч. За это время регулирующий транзистор может нагреться до 60...70° С, но напряжение на нагрузке должно оставаться практически неизменным. Так вы испытаете блок питания при работе в условиях, близких к реальным.

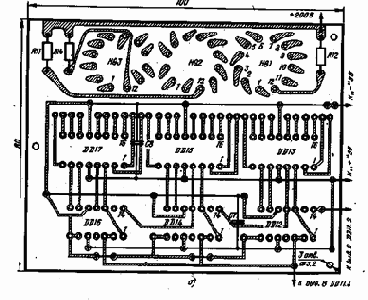

Счетчик импульсов и блок цифровой индикации смонтированы на одной общей плате размером 100x80 мм (рис.54). Шины цепи питания размещены на плате со стороны микросхем, что позволило обойтись лишь двумя проволочными перемычками в местах пересечения цепей счетчиков DD12, DD14; DD16. К этим же шинам припаяны блокировочные конденсаторы С7 и С8. Выводы газоразрядных индикаторов пропущены через отверстия в плате и припаяны к токонесущим площадкам, которые затем соединены отрезками монтажного провода с соответствующими им выходами дешифраторов DDI3, DD15 и DD17 (чтобы не усложнять эскиза платы, эти соединения на рис. 54 не показаны).
 |
|||
 |
|||
