Изучить источники освещения, поддерживаемые Direct3D, и типы освещения, которое эти источники могут давать.

Разобраться, как задать взаимодействие света с поверхностью на которую он падает.

Узнать, как математически задается ориентация треугольной грани, чтобы вычислить под каким углом на нее падает свет.

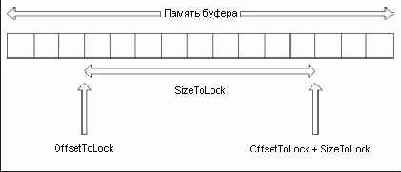

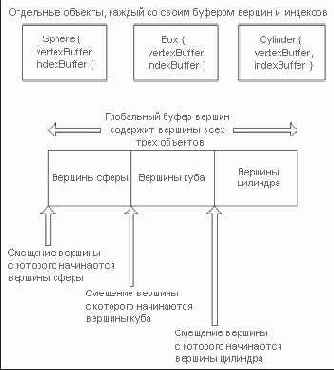

Узнать, как в Direct3D хранятся данные вершин и индексов.

Изучить, как можно менять способ отображения фигур с помощью режимов визуализации.

Научиться визуализировать сцены.

Узнать, как с помощью функций D3DXCreate* можно создавать сложные трехмерные объекты.

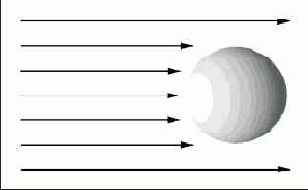

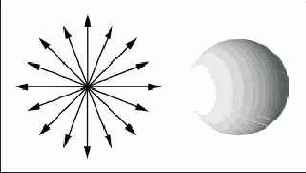

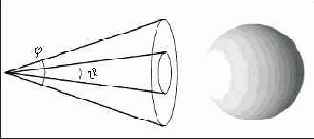

Direct3D поддерживает три модели источников

Компоненты света

В модели освещения Direct3D свет, испускаемый источниками, состоит из трех составляющих, или трех типов света:

Фоновый свет (ambient light) — Этот тип освещения моделирует свет, который отражается от других поверхностей и освещает всю сцену. Например, в сцене часто освещены те части объектов, которые не находятся в прямой видимости источника света. Эти части освещаются тем светом,который отражается от других поверхностей. Фоновый свет — это трюк, который используется для приблизительного моделирования этого отраженного света.

Рассеиваемый свет (diffuse light) — Этот свет распространяется в заданном направлении. Сталкиваясь с поверхностью он отражается равномерно во всех направлениях. Поэтому интенсивность достигшего глаза зрителя света не зависит от точки, с которой просматривается сцена, и местоположение зрителя можно не учитывать. Следовательно, при вычислении расеянного освещения надо учитывать только направление световых лучей и позицию поверхности. Это основная составляющая испускаемого источником света.

Отражаемый свет (specular light) — Этот свет распространяется в заданном направлении. Сталкиваясь с поверхностью он отражается строго в одном направлении, формируя блики, которые видимы только при взгляде на объект под определенным углом. Поскольку свет отражается только в одном направлении, ясно что при расчете отражаемого света необходимо принимать во внимание местоположение и ориентацию камеры, направление световых лучей и ориентацию поверхности. Отражаемый свет используется для моделирования света, формируемого освещенными объектами, такого как блики, появляющиеся при освещении полированных поверхностей.

Отражаемый свет требует гораздо большего объема вычислений, чем другие составляющие освещения; поэтому Direct3D позволяет отключать его. Фактически, по умолчанию эта составляющая не используется; чтобы включить ее, необходимо установить режим визуализации D3DRS_SPECULARENABLE.

Device->SetRenderState(D3DRS_SPECULARENABLE, true);

Каждая составляющая освещения представляется структурой D3DCOLORVALUE или D3DXCOLOR, которая определяет цвет. Вот несколько примеров разноцветных источников света:

D3DXCOLOR redAmbient(1.0f, 0.0f, 0.0f, 1.0f); D3DXCOLOR blueDiffuse(0.0f, 0.0f, 1.0f, 1.0f); D3DXCOLOR whiteSpecular(1.0f, 1.0f, 1.0f, 1.0f);

ПРИМЕЧАНИЕ

Материалы

Цвет объектов, которые мы видим в реальном мире, определяется цветом отражаемого ими света. Например, красный шар выглядит красным потому что он поглощает все лучи света, кроме красных. Красный свет отражается от шара и попадает в глаз зрителя, и поэтому мы считаем, что шар красный. В Direct3D данное явление моделируется путем задания материала объекта. Материал позволяет задать отражающую способность поверхности. В коде материал представляется с помощью структуры D3DMATERIAL9.

typedef struct _D3DMATERIAL9 { D3DCOLORVALUE Diffuse, Ambient, Specular, Emissive; float Power; } D3DMATERIAL9;

Diffuse — Задает количество отражаемого поверхностью рассеиваемого света.

Ambient — Задает количество отражаемого поверхностью фонового света.

Specular — Задает количество отражаемого поверхностью отражаемого света.

Emissive — Данный компонент позволяет увеличивать значения цветов, что создает эффект свечения поверхности.

Power — Задает резкость зеркальных отражений; чем больше значение, тем более резкими будут отражения.

Предположим. для примера, что мы хотим создать красный шар. Мы должны определить материал шара таким образом, чтобы он отражал только красную составляющую света, а все остальные поглощал:

D3DMATERIAL9 red; ::ZeroMemory(&red, sizeof(red)); red.Diffuse = D3DXCOLOR(1.0f, 0.0f, 0.0f, 1.0f); // красный red.Ambient = D3DXCOLOR(1.0f, 0.0f, 0.0f, 1.0f); // красный red.Specular = D3DXCOLOR(1.0f, 0.0f, 0.0f, 1.0f); // красный red.Emissive = D3DXCOLOR(0.0f, 0.0f, 0.0f, 1.0f); // нет свечения red.Power = 5.0f;

Здесь мы присваиваем зеленой и синей составляющим 0, указывая, что материал полностью поглощает лучи света данных цветов. Красной составляющей мы присваиваем значение 1, а это значит, что лучи данного цвета полностью отражаются поверхностью. Обратите внимание,что мы можем контроллировать степень отражения для каждой составляющей освещения (фоновой, рассеиваемой и отражаемой).

Также обратите внимание, что если мы создаем источник света испускающий лучи только синего цвета, то результат освещения данного шара может нас разочаровать, поскольку шар полностью поглощает лучи синего цвета а лучи красного цвета на него не попадают. Если объект поглощает все падающие на него лучи света, то он выглядит черным. Точно так же если объект полностью отражает все лучи (красный, синий и зеленый), то он выглядит белым. Поскольку ручное задание параметров материалов является скучным занятием, мы добавим в файлы d3dUtility.h/cpp несколько вспомогательных функций и глобальных констант материалов:

D3DMATERIAL9 d3d::InitMtrl(D3DXCOLOR a, D3DXCOLOR d, D3DXCOLOR s, D3DXCOLOR e, float p) { D3DMATERIAL9 mtrl; mtrl.Ambient = a; mtrl.Diffuse = d; mtrl.Specular = s; mtrl.Emissive = e; mtrl.Power = p; return mtrl; }

namespace d3d { . . . D3DMATERIAL9 InitMtrl(D3DXCOLOR a, D3DXCOLOR d, D3DXCOLOR s, D3DXCOLOR e, float p);

const D3DMATERIAL9 WHITE_MTRL = InitMtrl(WHITE, WHITE, WHITE, BLACK, 8.0f);

const D3DMATERIAL9 RED_MTRL = InitMtrl(RED, RED, RED, BLACK, 8.0f);

const D3DMATERIAL9 GREEN_MTRL = InitMtrl(GREEN, GREEN, GREEN, BLACK, 8.0f);

const D3DMATERIAL9 BLUE_MTRL = InitMtrl(BLUE, BLUE, BLUE, BLACK, 8.0f);

const D3DMATERIAL9 YELLOW_MTRL = InitMtrl(YELLOW, YELLOW, YELLOW, BLACK, 8.0f); }

ПРИМЕЧАНИЕ

Нормали вершин

Нормалью грани (face normal) называется вектор, определяющиий ориентацию лицевой грани многоугольника (Рисунок 5.1).

Нормали вершин поверхности Рисунок 5.2. Нормали вершин поверхности

Direct3D необходимо знать нормали вершин, поскольку они необходимы чтобы оперделить под каким углом свет падает на грань. Кроме того, поскольку вычисление освещенности выполняется для каждой из вершин, Direct3D необходимо знать ориентацию грани (нормаль) для каждой вершины. Обратите внимание, что нормаль вершины не всегда совпадает с нормалью грани. Наиболее распростарненным примером объекта у которого нормали треугольных граней не совпадают с нормалями вершин является сфера или цилиндр (Рисунок 5.3).

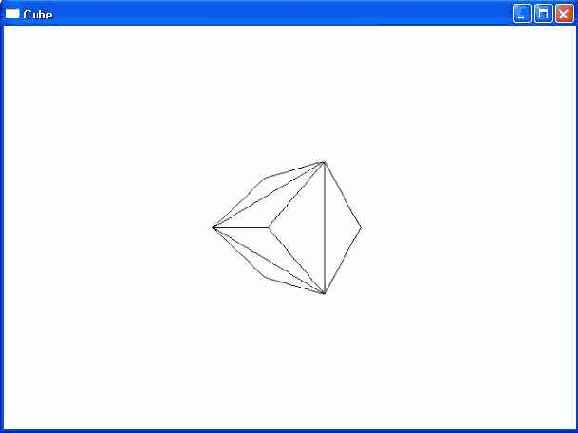

Окно приложения Cube Рисунок 3.4. Окно приложения Cube Сперва мы объявляем две глобальных переменных, которые будут хранить данные вершин и индексов нашего куба: IDirect3DVertexBuffer9* VB = 0; IDirect3DIndexBuffer9* IB = 0; Кроме того, мы объявляем две глобальных константы, задающих разрешение экрана: const int Width = 800; const int Height = 600; Затем мы описываем структуру для хранения данных вершин и приводим описание настраиваемого формата вершин для этой структуры. В данном примере структура данных вершины содержит только информацию о местоположении вершины: struct Vertex { Vertex(){} Vertex(float x, float y, float z) { _x = x; _y = y; _z = z; } float _x, _y, _z; static const DWORD FVF; }; const DWORD Vertex::FVF = D3DFVF_XYZ; Давайте перейдем к функциям, образующим каркас приложения. Функция Setup создает буфер вершин и буфер индексов, блокирует их, записывает в буфер вершин данные образующих куб вершин, а в буфер индексов — индексы, описывающие образующие куб треугольники. Затем камера отодвигается на несколько единиц назад, чтобы мы могли увидеть куб, расположенный в начале мировой системы координат. После этого устанавливается преобразование проекции. В самом конце мы включаем каркасный режим визуализации: bool Setup() { // Создание буфера вершин и буфера индексов Device->CreateVertexBuffer( 8 * sizeof(Vertex), D3DUSAGE_WRITEONLY, Vertex::FVF, D3DPOOL_MANAGED, &VB, 0); Device->CreateIndexBuffer( 36 * sizeof(WORD), D3DUSAGE_WRITEONLY, D3DFMT_INDEX16, D3DPOOL_MANAGED, &IB, 0); // Заполнение буферов данными куба Vertex* vertices; VB->Lock(0, 0, (void**)&vertices, 0); // Вершины единичного куба vertices[0] = Vertex(-1.0f, -1.0f, -1.0f); vertices[1] = Vertex(-1.0f, 1.0f, -1.0f); vertices[2] = Vertex( 1.0f, 1.0f, -1.0f); vertices[3] = Vertex( 1.0f, -1.0f, -1.0f); vertices[4] = Vertex(-1.0f, -1.0f, 1.0f); vertices[5] = Vertex(-1.0f, 1.0f, 1.0f); vertices[6] = Vertex( 1.0f, 1.0f, 1.0f); vertices[7] = Vertex( 1.0f, -1.0f, 1.0f); VB->Unlock(); // Описание образующих куб треугольников WORD* indices = 0; IB->Lock(0, 0, (void**)&indices, 0); // передняя грань indices[0] = 0; indices[1] = 1; indices[2] = 2; indices[3] = 0; indices[4] = 2; indices[5] = 3; // задняя грань indices[6] = 4; indices[7] = 6; indices[8] = 5; indices[9] = 4; indices[10] = 7; indices[11] = 6; // левая грань indices[12] = 4; indices[13] = 5; indices[14] = 1; indices[15] = 4; indices[16] = 1; indices[17] = 0; // правая грань indices[18] = 3; indices[19] = 2; indices[20] = 6; indices[21] = 3; indices[22] = 6; indices[23] = 7; // верх indices[24] = 1; indices[25] = 5; indices[26] = 6; indices[27] = 1; indices[28] = 6; indices[29] = 2; // низ indices[30] = 4; indices[31] = 0; indices[32] = 3; indices[33] = 4; indices[34] = 3; indices[35] = 7; IB->Unlock(); // размещение и ориентация камеры D3DXVECTOR3 position(0.0f, 0.0f, -5.0f); D3DXVECTOR3 target(0.0f, 0.0f, 0.0f); D3DXVECTOR3 up(0.0f, 1.0f, 0.0f); D3DXMATRIX V; D3DXMatrixLookAtLH(&V, &position, &target, &up); Device->SetTransform(D3DTS_VIEW, &V); // установка матрицы проекции D3DXMATRIX proj; D3DXMatrixPerspectiveFovLH( &proj, D3DX_PI * 0.5f, // 90 градусов (float)Width / (float)Height, 1.0f, 1000.0f); Device->SetTransform(D3DTS_PROJECTION, &proj); // установка режима визуализации Device->SetRenderState(D3DRS_FILLMODE, D3DFILL_WIREFRAME); return true; } У метода Display две задачи: он должен обновлять сцену и затем визуализировать ее. Поскольку мы хотим, чтобы куб вращался, нам надо в каждом кадре увеличивать угол, определяющий насколько повернут куб. Из-за того, что угол в каждом кадре немного увеличивается, куб в каждом кадре чуть больше повернут, и в результате кажется, что он вращается. Обратите внимание, что для ориентации куба мы применяем мировое преобразование. Затем мы рисуем куб с помощью метода IDirect3DDevice9::DrawIndexedPrimitive. bool Display(float timeDelta) { if( Device ) { // // вращение куба: // D3DXMATRIX Rx, Ry; // поворот на 45 градусов вокруг оси X D3DXMatrixRotationX(&Rx, 3.14f / 4.0f); // увеличение угла поворота вокруг оси Y в каждом кадре static float y = 0.0f; D3DXMatrixRotationY(&Ry, y); y += timeDelta; // сброс угла поворота, если он достиг 2*PI if( y >= 6.28f ) y = 0.0f; // комбинация поворотов D3DXMATRIX p = Rx * Ry; Device->SetTransform(D3DTS_WORLD, &p); // // рисование сцены: // Device->Clear(0, 0, D3DCLEAR_TARGET | D3DCLEAR_ZBUFFER, 0xffffffff, 1.0f, 0); Device->BeginScene(); Device->SetStreamSource(0, VB, 0, sizeof(Vertex)); Device->SetIndices(IB); Device->SetFVF(Vertex::FVF); Device->DrawIndexedPrimitive(D3DPT_TRIANGLELIST, 0, 0, 8, 0, 12); Device->EndScene(); Device->Present(0, 0, 0, 0); } return true; } Когда приложение завершает работу, мы освобождаем выделенную память. Это значит, что мы освобождаем интерфейсы буфера вершин и буфера индексов: void Cleanup() { d3d::Release<IDirect3DVertexBuffer9*>(VB); d3d::Release<IDirect3DIndexBuffer9*>(IB); } Окно приложения LitPyramid Рисунок 5.7. Окно приложения LitPyramid Вот действия, которые необходимо выполнить, чтобы добавить к сцене источник света: Разрешить освещение. Создать материал для каждого объекта и задать используемый материал перед визуализацией соответствующего объекта. Создать один или несколько источников света, расставить их на сцене и включить их. Если необходимо, включить дополнительные режимы освещения, например, обработку отражаемого света. Сперва мы объявляем глобальный буфер вершин в котором будут храниться данные вершин пирамиды: IDirect3DVertexBuffer9* Pyramid = 0; Весь код, относящийся к рассматриваемой в данной главе теме, находится в функции Setup, поэтому для экономии места остальные функции мы рассматривать не будем. В функции Setup реализованы перечисленные выше этапы добавления к сцене освещения. Начинается функция с разрешения использования освещения, которое не является необходимым, поскольку по умолчанию освещение разрешено (но хуже от этого не будет). bool Setup() { Device->SetRenderState(D3DRS_LIGHTING, true); Затем мы создаем буфер вершин, блокируем его и задаем данные вершин, образующих треугольную пирамиду. Нормали вершин вычисляются с помощью описанного в разделе 5.3 алгоритма. Обратите внимание, что хотя треугольники совместно используют некоторые вершины, нормали у каждого из них свои; так что использование для данного объекта списка индексов не принесет никакой пользы. Например, все грани используют вершину (0, 1, 0), находящуюся на верху пирамиды; однако нормаль этой вершины у каждого треугольника указывает в своем направлении. Device->CreateVertexBuffer( 12 * sizeof(Vertex), D3DUSAGE_WRITEONLY, Vertex::FVF, D3DPOOL_MANAGED, &Pyramid, 0); // Заполняем буфер вершин данными пирамиды Vertex* v; Pyramid->Lock(0, 0, (void**)&v, 0); // передняя грань v[0] = Vertex(-1.0f, 0.0f, -1.0f, 0.0f, 0.707f, -0.707f); v[1] = Vertex( 0.0f, 1.0f, 0.0f, 0.0f, 0.707f, -0.707f); v[2] = Vertex( 1.0f, 0.0f, -1.0f, 0.0f, 0.707f, -0.707f); // левая грань v[3] = Vertex(-1.0f, 0.0f, 1.0f, -0.707f, 0.707f, 0.0f); v[4] = Vertex( 0.0f, 1.0f, 0.0f, -0.707f, 0.707f, 0.0f); v[5] = Vertex(-1.0f, 0.0f, -1.0f, -0.707f, 0.707f, 0.0f); // правая грань v[6] = Vertex( 1.0f, 0.0f, -1.0f, 0.707f, 0.707f, 0.0f); v[7] = Vertex( 0.0f, 1.0f, 0.0f, 0.707f, 0.707f, 0.0f); v[8] = Vertex( 1.0f, 0.0f, 1.0f, 0.707f, 0.707f, 0.0f); // задняя грань v[9] = Vertex( 1.0f, 0.0f, 1.0f, 0.0f, 0.707f, 0.707f); v[10] = Vertex( 0.0f, 1.0f, 0.0f, 0.0f, 0.707f, 0.707f); v[11] = Vertex(-1.0f, 0.0f, 1.0f, 0.0f, 0.707f, 0.707f); Pyramid->Unlock(); После того, как данные вершин для нашего объекта сгенерированы, мы описываем взаимодействие объекта со световыми лучами путем задания материала. В данном примере пирамида отражает белый свет, сама не испускает света и формирует блики. D3DMATERIAL9 mtrl; mtrl.Ambient = d3d::WHITE; mtrl.Diffuse = d3d::WHITE; mtrl.Specular = d3d::WHITE; mtrl.Emissive = d3d::BLACK; mtrl.Power = 5.0f; Device->SetMaterial(&mtrl); Теперь мы создаем и включаем источник направленного света. Лучи направленного света распространяются параллельно оси X в положительном направлении. Рассеиваемая составляющая света окрашена в белый цвет и имеет максимальную интенсивность (dir.Diffuse = WHITE), отражаемая составляющая также белого цвета, но малой интенсивности (dir.Specular = WHITE * 0.3f), а фоновая составляющая — белого цвета и средней интенсивности (dir.Ambient = WHITE * 0.6f). D3DLIGHT9 dir; ::ZeroMemory(&dir, sizeof(dir)); dir.Type = D3DLIGHT_DIRECTIONAL; dir.Diffuse = d3d::WHITE; dir.Specular = d3d::WHITE * 0.3f; dir.Ambient = d3d::WHITE * 0.6f; dir.Direction = D3DXVECTOR3(1.0f, 0.0f, 0.0f); Device->SetLight(0, &dir); Device->LightEnable(0, true); И, наконец, мы устанавливаем режимы визуализации для ренормализации нормалей и разрешения обработки отражаемой составляющей света. Device->SetRenderState(D3DRS_NORMALIZENORMALS, true); Device->SetRenderState(D3DRS_SPECULARENABLE, true); // ... код инициализации матрицы вида и матрицы проекции опущен return true; } Подготовка к рисованию Создав буфер вершин и, возможно, буфер индексов мы уже почти готовы к визуализации их содержимого, но сперва надо выполнить несколько подготовительных действий. Установка источника потоковых данных. Эта операция подключает буфер вершин к потоку, основная задача которого — снабжение конвейера визуализации данными о геометрии. Для установки источника потоковых данных используется следующий метод: HRESULT IDirect3DDevice9::SetStreamSource( UINT StreamNumber, IDirect3DVertexBuffer9* pStreamData, UINT OffsetInBytes, UINT Stride ); StreamNumber — Идентифицирует поток, к которому мы будем подключать буфер вершин. В этой книге мы не используем несколько потоков, так что значение данного параметра всегда будет равно нулю. pStreamData — Указатель на буфер вершин,который мы хотим подключить к потоку. OffsetInBytes — Измеренное в байтах смещение от начала потока, задающее начало данных вершин, которые будут переданы в конвейер визуализации. Если вы собираетесь указывать отличное от нуля значение, убедитесь, что устройство поддерживает данную возможность, проверив установлен ли флаг D3DDEVCAPS2_STREAMOFFSET в структуре D3DCAPS9. Stride — Размер в байтах каждого элемента того буфера вершин, который мы подключаем к потоку. Предположим, что vb — это буфер вершин, заполненный данными вершин типа Vertex. В этом случае обращение к методу будет выглядеть так: _device->SetStreamSource(0, vb, 0, sizeof(Vertex)); Задание формата вершин. Здесь мы указываем формат вершин, который будет использоваться в дальнейших вызовах функций рисования. _device->SetFVF(D3DFVF_XYZ | D3DFVF_DIFFUSE | D3DFVF_TEX1); Задание буфера индексов. Если мы используем буфер индексов, то должны указать тот буфер индексов, который будет использоваться в последующих операциях рисования. Одновременно может использоваться только один буфер индексов; следовательно, если вам потребуется нарисовать объект с использованием другого буфера индексов, надо будет переключиться на другой буфер. Задание буфера индексов выполняет следующий фрагмент кода: _device->SetIndices(_ib); // передаем копию указателя на буфер индексов Получение информации о буфере 3.1.3. Получение информации о буфере Иногда нам может потребоваться получить информацию о буфере вершин или индексов. Приведенный ниже фрагмент кода показывает методы, используемые для получения этой информации: D3DVERTEXBUFFER_DESC vbDescription; _vertexBuffer->GetDesc(&vbDescription); // получаем информацию о буфере вершин D3DINDEXBUFFER_DESC ibDescription; _indexBuffer->GetDesc(&ibDescription); // получаем информацию о буфере индексов Объявление структур D3DVERTEXBUFFER_DESC и D3DINDEXBUFFER_DESC выглядит следующим образом: typedef struct _D3DVERTEXBUFFER_DESC { D3DFORMAT Format; D3DRESOURCETYPE Type; DWORD Usage; D3DPOOL Pool; UINT Size; DWORD FVF; } D3DVERTEXBUFFER_DESC; typedef struct _D3DINDEXBUFFER_DESC { D3DFORMAT Format; D3DRESOURCETYPE Type; DWORD Usage; D3DPOOL Pool; UINT Size; } D3DINDEXBUFFER_DESC; Пример объекта, у которого нормали Рисунок 5.3. Пример объекта, у которого нормали вершин не совпадают с нормалями граней. Векторы нормалей вершин выделены черным цветом, а векторы нормалей граней — серым

Для описания нормалей вершин нам необходимо добавить соответствующие члены в структуру данных вершины:

struct Vertex { float _x, _y, _z; float _nx, _ny, _nz; static const DWORD FVF; } const DWORD Vertex::FVF = D3DFVF_XYZ | D3DFVF_NORMAL;

Обратите внимание, что мы убрали члены данных, задающие цвет вершины, которые использовали в предыдущей главе. Дело в том, что теперь для вычисления цвета вершин мы будем использовать данные освещения.

Для простых объектов, таких как кубы и сферы, нормали вершин можно оперделить путем осмотра. Для сложных сеток необходим более алгоритмизированный способ. Предположим, что треугольник образован вершинами p0, p1 и p2, и нам необходимо вычислить нормали n0, n1 и n2 для каждой из вершин.

Простейший подход заключается в том, чтобы вычислить нормаль грани для треугольника и использовать ее в качестве нормали для всех трех вершин. Сперва вычислим два вектора, лежащих в полскости треугольника:

Тогда нормаль грани вычисляется по формуле:

Поскольку нормаль каждой вершины совпадает с нормалью грани:

Ниже приведена функция, которая вычисляет нормаль треугольной грани на основании координат трех ее вершин. Обратите внимание, что функция предполагает, что вершины перечислены по часовой стрелке. Если это не так, нормаль будет указывать в противоположном направлении.

void ComputeNormal(D3DXVECTOR3* p0, D3DXVECTOR3* p1, D3DXVECTOR3* p2, D3DXVECTOR3* out) { D3DXVECTOR3 u = *p1 - *p0; D3DXVECTOR3 v = *p2 - *p0;

D3DXVec3Cross(out, &u, &v); D3DXVec3Normalize(out, out); }

Использование нормали грани в качестве нормалей вершин не позволяет добиться гладкого изображения состоящих из треугольных граней сложных кривых поверхностей. Лучшим методом вычисления нормалей вершин является усреднение нормалей (normal averaging). Чтобы вычислить вектор нормали vn для вершины v, мы вычисляем нормали граней всех треугольников сетки, в которые входит данная вершина v. Затем вектор нормали вершины vn получается путем вычисления среднего значения всех этих нормалей граней. Давайте разберем конкретный пример. Предположим, вершина v входит в три треугольника, для которых известны их нормали граней n0, n1 и n2. Тогда vn вычисляется путем усреднения нормалей граней:

В процессе преобразований может получиться так, что векторы нормалей станут денормализованными. Так что лучше всего предусмотреть возможность подобной ситуации и приказать Direct3D заново нормализовать все векторы нормалей после преобразований, включив режим визуализации D3DRS_NORMALIZENORMALS:

Device->SetRenderState(D3DRS_NORMALIZENORMALS, true);

Пример приложения: освещенная пирамида

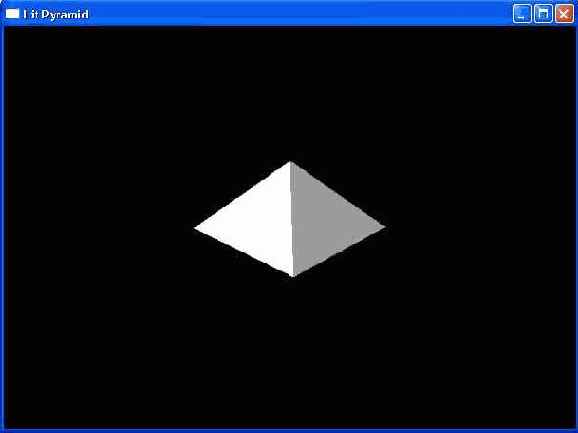

Пример приложения из этой главы создает сцену, показанную на Рисунок 5.7. Он показывает как задать нормали вершин, как создать материал и как создать и активизировать источник направленного света. Обратите внимание, что в этом примере мы не пользуемся функциями и объявлениями для материала и источника света из файлов d3dUtility.h/cpp потому что хотим сперва показать вам как можно всю работу выполнить вручную. Однако в остальных примерах из этой книги мы будем пользоваться вспомогательными функциями для задания материалов и источников света.

Примеры приложений: треугольники, кубы, чайники, DXCreate*

В сопроводительных файлах, которые вы можете загрузить с веб-сайта этой книги, посвященный данной главе каталог содержит четыре приложения.

Triangle— Это очень простое приложение, демонстрирующее как создать и визуализировать в каркасном режиме треугольник.

Cube — Чуть более сложное, чем вариант с треугольником, данное приложение отображает визуализированный в каркасном режиме вращающийся куб.

Teapot — Это приложение использует функцию D3DXCreateTeapot, чтобы создать и отобразить вращающийся чайник.

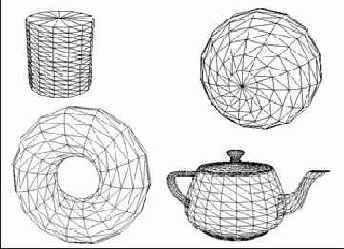

D3DXCreate — Приложение создает и визуализирует несколько различных трехмерных объектов, которые можно создать с помошью функций D3DXCreate*.

Давайте кратко обсудим реализацию примера Cube. Остальные примеры вы можете изучить самостоятельно.

Приложение отображает куб, как показано на Рисунок  3.4. Проект и его полный исходный код находятся в сопроводительных файлах, которые можно загрузить с веб-сайта этой книги.

Режимы визуализации

В Direct3D включен набор режимов визуализации (rendering state), которые влияют на способ рисования объектов. У каждого режима визуализации есть значение по умолчанию, так что вам надо менять их только в том случае, если требуемый приложению режим визуализации отличается от предлагаемого по умолчанию. Установленный режим визуализации влияет на процесс рисования до тех пор, пока вы снова не измените его. Для установки режимов визуализации используется следующий метод:

HRESULT IDirect3DDevice9::SetRenderState( D3DRENDERSTATETYPE State, // изменяемый режим DWORD Value // новое значение режима );

Например, в примерах из этой главы мы выполняем визуализацию объектов в каркасном режиме. Поэтому нам необходимо установить следующий режим визуализации:

_device->SetRenderState(D3DRS_FILLMODE, D3DFILL_WIREFRAME);

ПРИМЕЧАНИЕ
