Автономная электронная система ограничения доступа


2.2.1. Автономная электронная система ограничения доступа «Полонез»

Система ограничения доступа «Полонез» основана на применении высоконадежных идентификационных карточек памяти типа Touch Memory, используемых в качестве карточек пользователей, а также в качестве мастер-карт программирования электронных замков. Применение технологии Touch Memory обеспечивает высокий уровень секретности (248 комбинаций кода), что делает практически невозможным подбор кода идентификатора, а неповторимость кода каждого идентификатора-ключа или карточки гарантируется производителем — фирмой Dallas Semiconductor (США).

Электронная карточка Touch Memory это:

> миниатюрное электронное устройство производства американской фирмы Dallas Semiconductor, содержащее микросхему памяти, размещенную в корпусе, надежно защищающем ее от воздействий внешней среды (рис. 2.8);

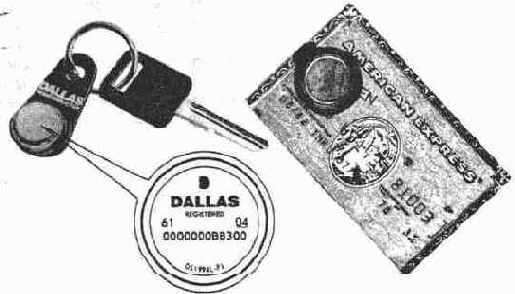

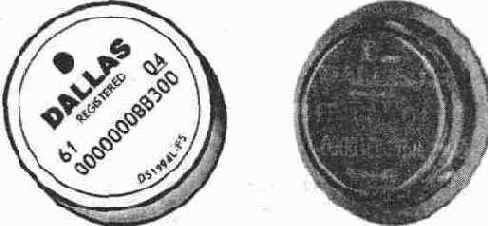

Рис. 2.8. Карточка Touch Memory.

> 48-разрядный уникальный код, записанный на кремниевый кристалл ла зерным методом и различные объемы постоянной и оперативной памяти;

> энергонезависимый таймер;

> персональный идентификатор, который используется для разграничения доступа через электронную проходную в помещения, а также к персональным компьютерам локальной вычислительной сети. Функциональные возможности системы «Полонез» следующие:

> поддержание дверей в запертом состоянии;

> автоматический контроль состояния дверей (звуковой сигнал, если дверь открыта);

> автоматическое отпирание замков владельцами зарегистрированных электронных карточек;

> дистанционное отпирание дверей с рабочих мест;

> переключение в режим свободного доступа в помещения в экстренных случаях;

> аварийное открывание дверей механическими ключами.

Зарегистрированными считаются идентификационные карточки или ключи, коды которых занесены в память блока электроники и дают право на проход в определенное помещение. В энергонезависимую память системы может быть занесено до 250 кодов карточек или ключей пользователей. В случае потери карточки нет необходимости менять замок. Код утерянной карточки навсегда удаляется из памяти системы.


Система подает звуковой сигнал при отпирании замка и напоминает пользователям о необходимости закрыть за собой дверь. Сигнал тревоги подается, если дверь была вскрыта несанкционированно. Выносная кнопка управления замком позволяет дистанционно отпирать дверь. Замок оснащен системой аварийного отпирания механическим ключом на случай перебоев в сети питания и может использоваться как надежный механический замок-защелка. Состав электронной системы ограничения доступа "Полонез" показан на рис. 2.9.

Система "Полонез" обеспечивает свободный доступ в помещения в часы приема посетителей. Предусмотрена возможность расширения системы путем использования программно-аппаратного комплекса "Полонез" для централизованного

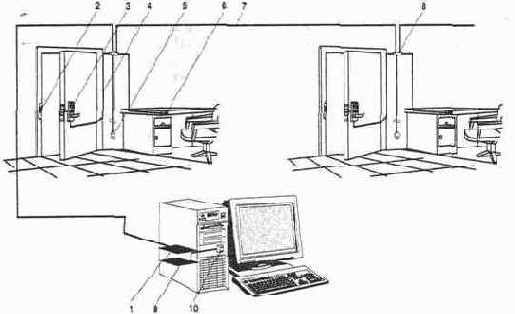

Рис. 2.9 Состав системы «Полонез»: 1 — планка запорная косячная; 2 — электромеханический замок: 3 — блок электроники; 4 — кабель соединительный; 5 — шнур сетевой; 6 — кабель кнопки дистанционного управления; 7 — кнопка дистанционного управления замком

ведения списков пользователей системы, учета их персональных идентификаторов, назначения прав по доступу на компьютере с последующим переносом этих данных в память электроники системы.

Процесс занесения новых кодов карточек пользователей в память системы полностью автоматизирован. В системе, помимо пользовательских карточек, имеется специальная карточка, используемая для программирования функций системы и кодов пользователей, именуемая мастер-картой. Прикосновением этой мастер-карты и новой карточки к считывателю замка можно зарегистрировать эту карточку пользователя.

На случай, если пользователей очень много и система «Полонез» установлена в нескольких помещениях, предусмотрена возможность ведения списков на персональном компьютере. Для переноса списков пользователей из компьютера в память системы не требуется прокладывать к двери кабель или подключать к замку компьютер. Перенос списков пользователей с персонального компьютера в память системы осуществляется при помощи все той же карты Touch Memory.


Бесконтактные системы ограничения доступа фирмы Impro Technologies


2.2.6. Бесконтактные системы ограничения доступа фирмы Impro Technologies

Приборы и устройства фирмы Impro Technologies (ЮАР) служат для создания бесконтактных систем ограничения доступа различной сложности. Для автоматического управления исполнительным механизмом (электрозащелкой, электрозамком, турникетом, шлагбаумом и т. п.) в приборах предусмотрен силовой выход на который при приближении к считывателю специального зарегистрированного кодового ключа, выполненного в виде жетона (рис. 2. 16) или пластиковой карточки, подается управляющее напряжение.

Принцип работы считывателя заключается в следующем. Он непрерывно излучает электромагнитные колебания, которые наводят ЭДС в катушке кодового ключа. Благодаря этому обеспечивается питание встроенной в ключ микросхемы, которая, в свою очередь, по определенному закону оказывает воздействие на излучаемое считывателем поле.

Кодовая последовательность, идентифицируемая считывателем, индивидуальна для каждого кодового ключа и имеет одну из 34 млрд. возможных комбинаций, что практически исключает ее подбор. Кодовые комбинации устанавливаются на заводе-изготовителе. Кодовый ключ имеет ударопрочный герметичный корпус с неограниченным сроком службы.

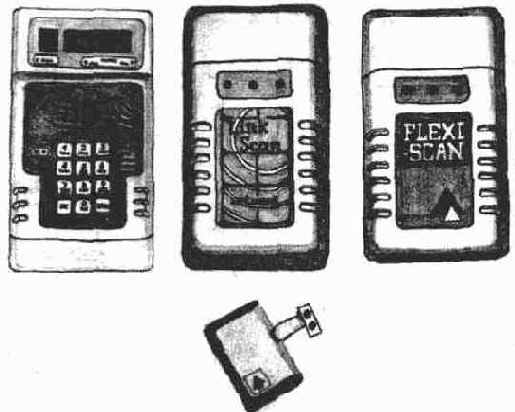

Рис. 2.16. Внешний вид считывателей и жетонов фирмы Impro Technologies

-Таким образом, если в памяти считывателя хранится код определенного кодового ключа, то при приближении последнего к считывателю код идентифицируется, что дает возможность владельцу этого ключа пройти через соответствующую дверь, проходную и т.п.

Кодовые ключи фирмы Impro Technologies выпускаются двух типов: круглый в виде жетона и в форме кредитной карточки. Они обладают уникальной совместимостью: один и тот же ключ может использоваться для разрешения прохода в помещениях, офисах, квартирах, дачах и т. д., оборудованных различными типами считывателей фирмы Impro Technologies.

С помощью описанной выше технологии можно организовать ограничение доступа не только для людей, но и для транспортных средств. Это достигается с помощью специальных кодовых ключей:


> VTP01RU078 — ключ с кнопкой, предназначенный для открывания ворот, шлагбаумов и т. п.;

> VTP02RU078 — ключ, монтируемый на автомобиле (питание+ 12 В);

> VTP03RU078 — ключ, монтируемый на автомобиле (питание+ 24 В);

> VTP04RU100 — ключ, монтируемый на автомобиле (питание+ 12... 24 В).

Так как считыватель излучает электромагнитные колебания, то он может быть установлен на внутренней поверхности стены, чем достигается скрытность системы и ее защищенность. Стена может быть выполнена из любого строительного материала, кроме металла. В случае, если стена, за которой устанавливается считыватель, оказывается слишком толстой или изготовлена из металла (содержит металлическую арматуру), считыватель может быть вынесен наружу на расстояние до 25 м от основного блока. Разновидности считывателей и их особенности приведены в табл. 2. 3.

Ввод и регистрация новых ключей и карточек, а также исключение их из списка осуществляется с помощью специальной мастер-карты. При подключении к считывателю принтера можно распечатать массив зарегистрированных

Таблица 2.3. Разновидности считывателей жетонов и их особенности

Тип считывателя

Технические характеристики

RIN01RU100

Считыватель в стандартном корпусе

RMR01RU100

Считыватель во всепогодном, вандалостойком корпусе



RPC01RU100

Считыватель в брызгозащитном, вандалостойком корпусе

RPU01RU100

Считыватель в водозащитном, вандалостойком корпусе (с блоком настройки RPU02RU)

RPU02RU

Блок настройки для RPU01RU100

RWG01RL100

Считыватель в декоративном корпусе (под дерево)

RDT01RU100

Считыватель с индикацией времени и даты

RIR40RU100

Считыватель для установки в стандартной соединительной коробке диаметром 40 мм

RIRSORU100

Считыватель для установки в стандартной соединительной коробке диаметром 50 мм

кодов, а также список кодов, по которым осуществлялся проход в последнее время. Подключение к считывателю компьютера упрощает редактирование кодов ключей, а также позволяет осуществлять контроль конкретной двери с указанием даты и времени прохода.



Фирма Impro Technologies выпускает несколько разновидностей бесконтактных систем доступа. Состав этих систем и их назначение приведены в табл. 2. 4.

Таблица 2. 4. Бесконтактные системы ограничения доступа фирмы Impro Technologies

Тип системы

Технические характеристики

Цена, USD

FLEX-SCANCLASSC

FSC01RU100

Считывание до 20 жетонов к управление одной дверью в одном направлении

289

FSC02RU100

Считывание до 200 жетонов и управление одной дверью в одном направлении

329

FSC03RU100

Считывание до 2000 жетонов и управление одной дверью в одном направлении

399

FSP01RU

Программное обеспечение (редактирование жетонов, изменение параметров, контроль помещений)

FSW01

Кабель длиной 1 м для подключения к компьютеру

20

FLEXI-SCANE

FSE01RU100

Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер

344

FSE02RU100

Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер Программирование с клавиатуры или с компьютера

414

FSE03RU100

Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер. Программирование с клавиатуры или с компьютера. Возможность подключения к компьютеру до 16 контроллеров (требуется модуль CV-02 RU-OM)

515

CV-02RU-OM

Преобразователь интерфейса RS232/RS485

90

FSE04RU100

Считыватель до 2000 жетонов; управление с клавиатуры

136

MULTI-SCAN IV

MSC01RU100

Локальный контроллер для управления 4 дверьми

400

MC02RU100

Сетевой контроллер (объединение до 16 контроллеров с возможностью управления 64 дверьми)

400

MSD01RU100

Терминал с возможностью контроля прохода в обоих направлениях

600

MSD02RU100

Терминал с возможностью контроля прохода в обоих направлениях; управление с клавиатуры

676

MSS01RU100

Терминал с возможностью контроля прохода в обоих направлениях



300

MSS02RU100

Терминал с возможностью контроля прохода в обоих направлениях; управление с клавиатуры

376

MSI01RU100

Считыватель жетонов

106

MSI02RU100

Считыватель жетонов; управление с клавиатуры

182

Окончание таблицы 2. 4

Тип. системы

Технические характеристики

Цена, USD

MSP01RU

Программное обеспечение в комплекте с преобразователем интерфейса CV-02 RU-OM

360

LINK-SCAN

LSC01RU100

Сетевой контроллер (до 2000 жетонов)

748

LSC02RU100

Сетевой контроллер (до 8000 жетонов)

998

LST01RU100

Сетевой терминал

606

TNC01RU100

Сетевой коммуникатор (без возможности редактирования жетонов)

530

LSP20RU100

Программное обеспечение (до 2000 жетонов)

1008

LSP80RU100

Программное обеспечение (до 8000 жетонов)

1080

TSP20RU

Программное обеспечение (с использованием сетевых коммуникаторов)

1208


Беспроводная система сигнализации Spread Net


Система Spread Net производства компании С&К Systems относится к системам высокой помехозащищенности. В ней использована технология распределения спектра, применяемая Национальным управлением по аэронавтике США (НАСА). В системе осуществляется передача информации шумоподобным сигналом, состоящим из 126 элементов. Особенности системы:

> простота установки;

> применение специальных антенн для улучшения приема сигналов;

> возможность использования до 16 зон охраны;

> индикация сигнала тревоги и неисправности для каждой зоны;

> автоматическое включение самоконтроля;

> автоматический контроль радиоканала для выбора рабочей частоты;

> автоматический контроль радиоканала на предмет совместимости с дру гой системой этого типа;

> устойчивость к шумам и радиопомехам. Основные технические характеристики системы Spread Net: Рабочий диапазон частот, МГц .................................................. 902—928

Дальность действия в зоне прямой видимости, м ............................... 2000

Мощность радиоизлучателя, мВт....................................................... 100

Контроль работоспособности с интервалом, мин ......................... от 0 до 5

Диапазон рабочих температур, С ............................................от 0 до 60

Питание датчиков:

количество батарей, шт ................................................................... 2

тип батарей ........................................................................литиевые

напряжение, В.............................................................................3,6

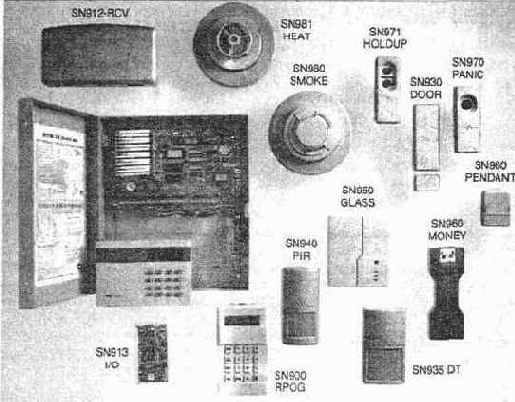

В состав системы Spread Net входит следующее оборудование (рис. 2.85):

передатчик SN900-PROG, приемник SN912-RCV, интерфейс SN913-I/0 (для


сопряжения с контрольными панелями), дверной контакт SN930-DOOR (он же универсальный передатчик), пассивный инфракрасный детектор SN940-PIR, детектор битого стекла SN950-GLASS, кнопки подачи сигнала тревоги SN970-PANIC, SN971-HOLDUP и SN960-PENDANT, комбинированный детектор SN935-DT, детектор контрольной банкноты SN973-MONEY, дымовой пожарный детектор SN980-SMOKE и тепловой извещатель SN981-HEAT.


Ориентировочная стоимость минимальной конфигурации системы на 16 зон охраны составляет 900 USD.

Рассматриваемую систему SpreadNet можно без преувеличения отнести к устройствам, уникальным для гражданского применения. До настоящего времени системы такого класса использовались только для военных целей, специальной и космической связи. Многолетние разработки С&К System, Inc. позволили реализовать беспроводную систему охранной сигнализации, имеющую превосходные параметры и возможности при вполне приемлемых ценах.

В чем же заключается уникальность этой системы? Прежде всего, в сигнале, используемом для передачи информации. Это так называемый шумоподобный сигнал, состоящий из 126 элементов, со спектром, распределенным в широкой полосе частот. Со спектральной точки зрения, такой сигнал выглядит, как шум. Поэтому крайне сложно не только зафиксировать его параметры, используя соответствующую аппаратуру, но даже обнаружить факт работы системы. При ширине рабочей полосы частот 2, 4 МГц и выходной мощности передатчиков 100 мВт средняя мощность на полосу частот 10 кГц (как в обычной узкополосной системе) составляет 0, 417 мВт. Длительность информационного сигнала равна 7, 6 мс.

Важнейшим требованием к любой системе охранной сигнализации является контроль канала связи. Требование контроля канала во много раз важнее и сложнее реализуется в системах, использующих радиоканал. Это обусловлено тем, что реально в радиосистемах постоянный контроль канала связи неосуществим, так как для этого требуется отдельный частотный канал для каждого передатчика. При разумных требованиях к таким системам контроль канала обычно осуществляется с той или иной периодичностью. Система SpreadNet позволяет осуществить передачу тестовых сигналов контроля передатчиков с интервалом от 30 с до 5 мин.

Структура используемого сигнала обеспечивает также высокую помехоустойчивость системы. Для подавления сигнала необходимо создать помеху в широкой полосе частот (более половины ширины спектра), что достаточно сложно реализовать технически. Но даже при постановке такой помехи система зафиксирует тревогу, поскольку для блокирования Spread Net необходимо решить противоречивую задачу: с одной стороны, подавить сигнал тревоги, а с другой — сохранить сигнал контроля передатчиков в той же полосе частот и с теми же параметрами, что практически нереально.



Информативность сообщений от элементов системы (передатчиков) также весьма важный показатель. Система SpreadNet дает возможность регистрировать тревогу, вскрытие извещателей, разряд батарей, отсутствие сигнала контроля и нарушение линии связи приемник-интерфейс (контрольная панель).

Если при установке проводных систем охранно-пожарной сигнализации не возникает проблем с взаимным влиянием одной системы на другую, то в беспроводных системах взаимные помехи могут стать причиной сбоев в работе. Система SpreadNet позволяет осуществить автоматический контроль эфира на наличие других радиосистем, создающих взаимные помехи, и соответствующим образом изменить параметры функционирования системы. Также производится автоматический выбор параметров сигнала, обеспечивающих максимальное отношение сигнал/шум в месте конкретной установки.

Одна из чрезвычайно полезных особенностей системы SpreadNet — способность измерить реальное отношение сигнал/шум для каждого передатчика объективно, в цифрах, в децибелах. Это позволяет, во-первых, снять точную карту распределения качества приема сигнала из различных частей объекта и, во-вторых, выбрать оптимальное место расположения каждого извещателя с точки зрения максимума отношения сигнал/шум, перемещая его на некоторое расстояние и измеряя при этом соотношение уровней сигнала и шума. Ресурс источников питания беспроводных систем, определяющих продолжительность функционирования передатчиков до замены источников питания, зависит от многих условий. В системе SpreadNet продолжительность использования источников питания достаточно велика благодаря ряду параметров и конструктивных особенностей устройств. Например, используемый диапазон частот 900 МГц позволяет реализовать оптимальные четвертьволновые антенны внутри корпуса извещателей без увеличения их размера. Это, а также малая длительность передаваемого сигнала, позволяют уменьшить потребление энергии и увеличить срок службы источников питания в зависимости от режима работы до 5 лет.


Беспроводные системы безопасности и сигнализации


2.4.1. Беспроводная система сигнализации Spread Net.

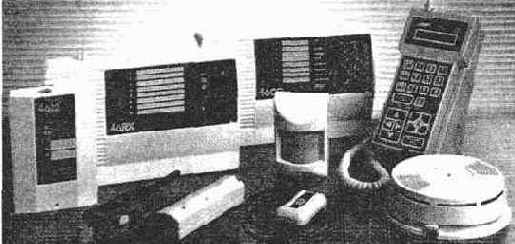

2.4.2. Радиосистемы безопасности фирмы Scantronic .

2.4.3. Системы централизованного контроля фирмы Visonic, Ltd.

Беспроводные радиосистемы безопасности и сигнализации позволяют организовать многоканальные системы ограничения доступа, управления и слежения за разнообразными объектами. Эти системы широко используются для охраны периметров и отдельно стоящих удаленных объектов. Применение современных технологий и методов обработки сигналов делает беспроводные системы конкурентноспособными по сравнению с обычными проводными системами, а иногда и единственно возможным вариантом организации охраны.



Интегрированная охранная система «Росси»


2.3.7. Интегрированная охранная система «Росси»

Система «Росси» представляет собой модульную компьютерную систему охраны, включающую в себя: многоканальную систему видеонаблюдения, систему контроля охранных датчиков, систему ограничения доступа, систему удаленного видеоконтроля и управления.

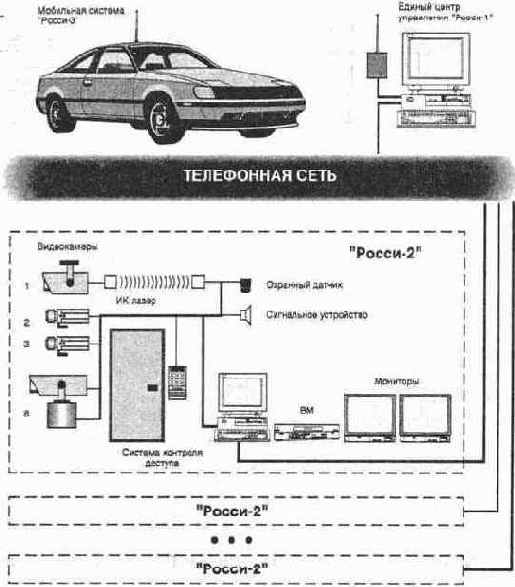

Интегрированная охранная система «Росси» (рис. 2. 71) состоит из следующих составных частей:

«Росси-1» — единый центр управления;

«Росси-2» — охранная система стационарных объектов;

«Росси-3» — мобильная система охраны.

Система предназначена для охраны банков, складов, офисов, территорий вблизи домов, автомобилей и т. п. Система видеонаблюдения обеспечивает интеллектуальный алгоритм обнаружения движения, определяя тем самым новый уровень качества работы за счет уменьшения количества ложных тревог без ухудшения


Рис. 2. 71. Охранная система "Росси".

качества изображения. Возможность программирования параметров алгоритма работы позволяет системе эффективно функционировать в сложных условиях наружного наблюдения.

Адаптивное компьютерное управление поворотным устройством позволяет автоматически сопровождать движущиеся объекты, обеспечивая непрерывное отображение их на экране монитора и запись на видеомагнитофон без участия оператора.

Для ввода сигналов изображения с видеокамеры и их оцифровки применяются специальные платы ввода видеосигналов. Использование цифровой обработки телевизионных сигналов обеспечивает компрессию поступающих изображений с последующей передачей их по различным каналам связи, в том числе по стандартным телефонным каналам, радиоканалу, лазерному И К каналу.

Характеристики платы ввода изображения:

> три входа для подключения ТВ сигнала цветного (PAL) или черно-белого изображения;

> один выход для подключения ТВ монитора;

> разрешение изображения при выводе на экран монитора 512х512 точек (8 бит на точку);

> дополнительная память для наложения на изображение служебной информации (256х256 точек, 4 бита на точку).

Передача изображения осуществляется в формате 256х256 точек (8 бит на точку). Формат компрессии JPEG, качество восстановления 70%, время передачи менее 1 с при скорости 28800 бод.


Система «Росси» ведет постоянный контроль состояния охранных датчиков. Предварительное программирование режимов работы установленных датчиков позволяет автоматически коммутировать необходимые камеры на экран монитора или видеомагнитофон. Для коммутации ТВ камер используются видеомультиплексоры фирмы Dedicated Micros.

Плата обработки сигналов обеспечивает ввод в компьютер информации о состоянии 8 охранных датчиков и двух релейных выходов, формирующих сигналы контроля. Имеется программное обеспечение для управления контрольной панелью VISTA-501.

Интеллектуальное управление системой ограничения доступа позволяет жестко следить за проходом и перемещениями по охраняемой территории. Управление с компьютера даже простейшими системами ограничения доступа дает возможность создания журналов посещения на большое количество пользователей. Требования к конфигурации персонального компьютера приведены в табл. 2. 5.

Для централизованного видеоконтроля удаленных объектов возможно их объединение в единую глобальную систему с одним центром управления. Используя стандартные телефонные каналы связи, можно управлять несколькими системами из любой точки мира. Полная дистанционная настройка периферийных систем охраны с центрального пункта позволяет свести к минимуму обслуживающий персонал удаленных охраняемых объектов.

Система «Росси» является полностью совместимой со всеми стандартными черно-белыми и цветными системами охранного телевидения. Она достаточно просто включается в новые или уже существующие системы охраны, обеспечивая повышение их уровня безопасности.

Таблица 2. 5. Требования к конфигурации персонального компьютера

Процессор

i80486DX2-66 и лучше

ОЗУ

4Мбайт

Жесткий диск

не менее 240 Мбайт

Дисковод

3, 5"; 1, 44 Мбайт

Оперативная система

MS-DOS 5. 0 и выше

Порт связи

RS-232C (COM), LPT

Количество слотов ISA

3


Извещатели охранные линейные оптико-электронные фирмы СПЭК


2.3.11. Извещатели охранные линейные оптико-электронные фирмы СПЭК

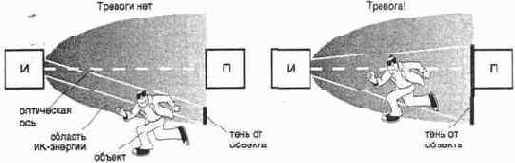

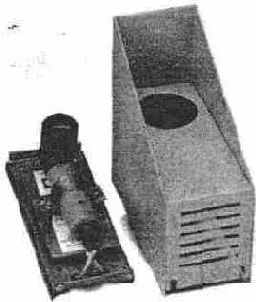

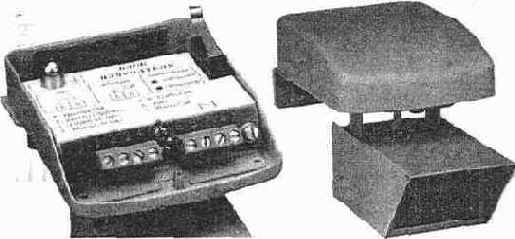

Охранные извещатели "СПЭК-5" и «Вектор-СПЭК» предназначены для охраны периметров и закрытых помещений с использованием датчиков инфракрасного излучения (ИК). Сервисные функции приборов без проблем позволяют настроить датчики извещателя и контролировать их работоспособность в режиме охраны. Извещатели имеют достаточный запас по мощности, что позволяет им работать в условиях плохой видимости (больших оптических потерях, т. е. при дожде, снеге и тумане и т. п.). Извещатель выполнен на современной элементной базе, прост в установке и настройке, позволяет создавать многолучевые барьеры любой плотности в инфракрасном диапазоне. Приборы оборудованы защитным корпусом.

Основные характеристики приборов "СПЭК-5" и "Вектор-СПЭК":

Дальность действия на улице, м.................................................. 75—150

Коэффициент запаса по ИК энергии не менее.................................... 100

Сохранение работоспособности при оптических потерях, %.................... 99

Число И К лучей................................................................................ 1

Напряжение питания постоянного тока:

«Вектор-СПЭК», В.............................................................. 10, 2-30

«СПЭК-5», В....................................................................... 10, 8-27

Ток, потребляемый приемником и излучателем:

при Uпит=12 В не более, мА ............................................................30

при Uпит=24 В не более, мА ............................................................ 60

Помехоустойчивость к фоновой освещенности:

от электроосветительных приборов, лк.......................................... 500

от солнца, лк........................................................................... 10000

Чувствительность извещателя «Вектор-СПЭК», мс..................... 100—500

Длительность сигнала тревоги не менее, с............................................... 2


Диапазон рабочих температур,С........................................ от -40 до +55

Габаритные размеры:

"СПЭК-5", мм................................................................. 65х140х145

«Вектор-СПЭК»-, мм......................................................... 75х80х135

Масса излучателя и приемника:

«СПЭК-5» не более, кг ................................................................. 1,2

"Вектор-СПЭК" не более, кг ........................................................ 1,0

Устройства имеют дистанционный контроль функционирования. Благодаря широкому ИК лучу системы, требования к жесткости основания, на котором установлены датчики, минимальны.

Работоспособность извещателя на улице без подогрева оптики обеспечивается герметичным исполнением оптического узла излучателя и приемника, а также вентиляционной системой защитного корпуса.

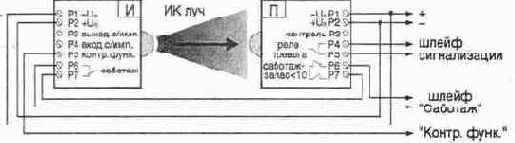

Извещатель подключается к пульту, реагирующему на размыкание контактов реле на время не более 2 с.

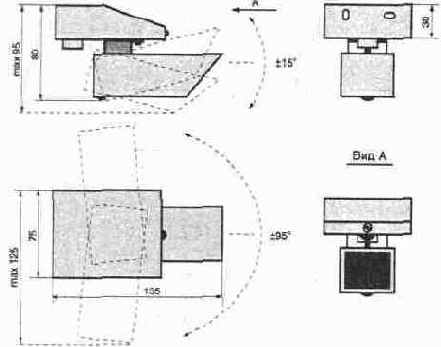

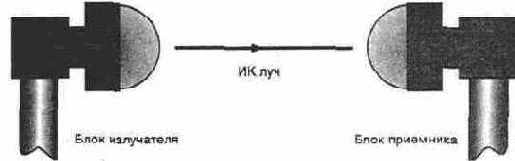

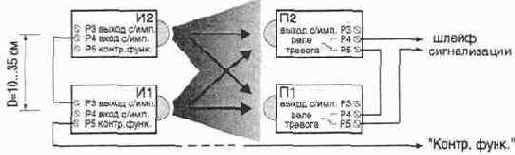

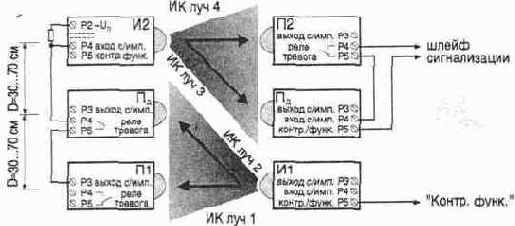

Для точной юстировки оптических осей приемника и излучателя извещателя первый имеет выход «Контроль». Точной юстировке соответствует максимальное показание вольтметра постоянного тока, подключенного к выводам «Контроль» и "Uпит" приемника.

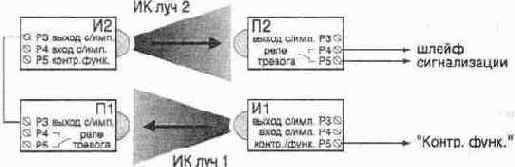

Для дистанционного контроля работоспособности прибора "СПЭК-5" - излучатель извещателя имеет вывод «Прерывание». Замыкание этого вывода на минус источника питания (-Uпит) выключает излучатель, что приводит к выдаче приемником сигнала тревоги. При использовании извещателя в составе компьютерной системы охраны данный режим позволяет осуществлять круглосуточную автоматическую проверку работоспособности извещателя путем регистрации соответствующего отклика реле приемника на команду компьютера «Прерывание».

Один извещатель перекрывает прямолинейный участок территории одним ИК лучом. Условие работоспособности устройства — наличие прямой видимости между излучателем и приемником.

Для блокировки периметра со стороной до 150 м однолучевым ИК барьером необходимо установить 4 излучателя и 4 приемника. Для охраны участка длиной более 150 м необходимо последовательно установить необходимое число извещателей, каждый из которых будет перекрывать участок до 150 м.



Наличие постороннего объекта в области потока ИК энергии не достаточно для формирования сигнала тревоги. Необходимым условием включения тревожной сигнализации прибора является перекрытие оптической оси (воображаемой прямой между оптическими осями излучателей и приемника), когда тень от объекта попадает на окно приемника извещателя (рис. 2.75).

Прибор "Вектор-СПЭК" позволяет устанавливать чувствительность прибора (t), что соответствует скорости пересечения ИК луча (V). Наглядно это показано на рис. 2.76.




Рис. 2.75. Условия формирования сигнала тревоги

Для регистрации несанкционированного перемещения в зоне охраны можно использовать один или несколько ИК лучей как в вертикальной (по высоте), так и в горизонтальной плоскостях, перекрывающих необходимую площадь или периметр территории, подступы к зданиям, воротам и т.д.

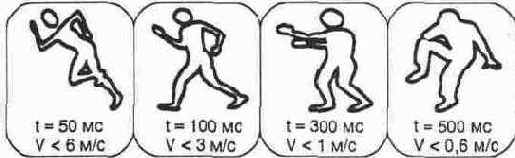

Рис. 2.76. Выбор времени помехозащищенности

Для построения охранного ИК барьера на практике используются несколько вариантов, каждый из которых предполагает применение одного или нескольких извещателей. В состав каждого извещателя (рис. 2.77) входит излучатель и приемник.

При создании однолучевого ИК барьера (рис. 2.78) используется один извещатель.




Рис. 2.77. Состав извещателя




Рис. 2.78. Однолучевой ИК барьер на извещателе «Вектор-СПЭК»

Устройство выдает сигнал тревоги при:

> пересечении И К луча на время, превышающее уровень установленной помехозащищенности;

> при оптических потерях более 99%;

> пропадании напряжения питания;

> нарушении юстировки датчиков;

> превышении фоновой освещенности.

При создании двухлучевого ИК барьера (рис. 2.79) используются два извещателя. Излучатели располагаются по одному с каждой стороны. При пересечении луча 1 приемник П1 выключает излучатель И2, луч 2 прерывается. Приемник П2 формирует сигнал тревоги, передаваемый по шлейфу сигнализации. Расстояние между ИК лучами может быть в пределах от 0,1 до 10 м.




Риc.2.79. Двухлучевой ИК барьер

Сигнал тревоги выдается при пересечении объектом любого ИК луча. Для организации многолучевого ИК барьера (более двух ИК лучей) необходимо иметь два извещателя и два дополнительных приемника (Пд). С каждой стороны (рис. 2. 80) барьера устанавливается по одному излучателю. Можно установить еще два (четыре) дополнительных приемника Пд и получить шести (восьми) лучевой ИК барьер. Расстояние D между датчиками обычно составляет 30—70 см. Сигнал тревоги выдается при пересечении объектом любого луча.



При создании четырехлучевого синхронного ИК барьера используются два извещателя "Вектор-СПЭК" (рис. 2. 81). Излучатели устанавливаются с одной




Рис. 2.80. Четырехлучевой ИК барьер

стороны барьера, а приемники — с другой. Излучатель И2 работает от синхроимпульсов излучателя И1 (синхронная работа излучателей двух извещателей).

Сигнал тревоги выдается при пересечении всех ИК лучей одновременно. Синхронная работа излучателей позволяет увеличить дальность действия устройства в 1, 2 раза. При установке излучателей И1 и И2 на расстоянии D=10... 35 см (приемники П1 и П2 установлены с другой стороны барьера) имеет место селекция объектов по габаритам. Например, если небольшой предмет (рука) перекрывает один или два ИК луча, —тревоги нет, а если предмет размером более 20—25 см перекрывает все ИК лучи, — тревога! Данная схема построения ИК барьера обеспечивает высокую помехозащищенность извещателя, осо-




Рис. 2. 81. Четырехлучевого ИК барьер на извещателе «Вектор-СПЭК»

бенно при листопаде или пролетах птиц ("СПЭК-5" не позволяет организовать

синхронный И К барьер).

Извещатель можно использовать совместно с телевизионными системами наблюдения . В этом случае по команде с извещателя включается монитор для визуальной оценки обстановки и (или) видеомагнитофон для протоколирования события. Одновременно можно включать прожекторы для подсветки, создавая отпугивающий эффект для правонарушителей и привлекающий внимание охраны.




Рис. 2.82 Извещатель «СПЭК-5»

Питание нескольких извещателей можно осуществлять как по одной линии,

так и раздельно. Допускается питание излучателя и приемника одного извещателя от разных. источников.

.Дистанционный контроль функционирования в приборе "Вектор-СПЭК" осуществляется при подаче на вход «Контроль функционирования» излучателя И1 положительного импульса длительностью t > 0,8 с.

Размыканиек контактов в шлейфе «Саботаж» (рис. 2.78) происходит при вскрытии корпуса датчиков извещателя, а также при уменьшении мощности ИК излучения в плохих метеоусловиях, что позволяет прогнозировать ложные тревоги.

Внешний вид извещателей "СПЭК-5" и "Вектор-СПЭК" приведены на рис. 2.82 и 2.84. Габаритные размеры извещателя "Вектор-СПЭК" представлены на рис. 2.83.




Рис. 2.83. Габаритные размеры извещателя «Вектор-СПЭК»




Рис. 2.84. Извещатель «Вектор-СПЭК»


Электромеханические замки фирмы Iseo


2.1.4. Электромеханические замки фирмы Iseo

Электромеханические дистанционно управляемые накладные и врезные замки итальянской фирмы Iseo могут устанавливаться на деревянные, пластиковые, стальные, алюминиевые двери различных типов, на решетки, калитки и ворота. Все врезные замки — универсальные, они имеют переворачиваемые ригели и могут устанавливаться на двери любых типов: открывающиеся внутрь или наружу, право- или левосторонние, оснащенные дверными доводчиками.

Электромеханические замки управляются дистанционно, путем подачи напряжения 12 В (15 Вт) постоянного или переменного тока, и могут быть использованы совместно с аудио- и видеодомофонами любых типов, кодовыми панелями, считывателями магнитных карт и электронных ключей, системами радиоуправления с миниатюрными радиобрелками и т. п. Замки применяются для построения «шлюзовых» систем из двух и более дверей, а также в любых других случаях, когда необходимо дистанционно открывать дверь.

Для открывания замка используется встроенный механизм с двухсторонним ключом (DK) или цилиндр. Цилиндры бывают стандартного (ST) и овального (SP) профиля. Все врезные замки имеют взводящий ригель и ригель-защелку, а также ригель-задвижку. Ригель-задвижка может быть выдвижной (в стандартных замках) или поворотной (в узких вертикальных замках). Замок типа 9639-00-90-0 имеет механизм трехточечного запирания (приводы для вертикальных ригелей). Для открывания ригеля-защелки изнутри без подачи напряжения на замок может устанавливаться механическая кнопка или ручка. Конструктивные особенности врезных замков приведены в табл. 2. 1, а внешний вид некоторых из них показан на рис. 2. 5.

Примечание: параметр Е указывает расстояние от края двери до центра цилиндра. Он особенно важен для узких вертикальных замков, которые удобны для алюминиевых, пластиковых и деревянных застекленных дверей.

Таблица 2. 1. Конструктивные особенности врезных замков фирмы Iseo

Тип замка

Е, мм

Тип цилиндра

Тип ригеля-задвижки и количество

Установка ручки

550-60-1


60

SP

Выдвижная, 1

+

791-25-1В

25

ST

Поворотная, 1

-

791-35-1В

35

ST

Поворотная, 1

-

9619-00-90-0

90

DK

Выдвижная, 2

+

9639-00-90-0

90

DK

Выдвижная, 2

+

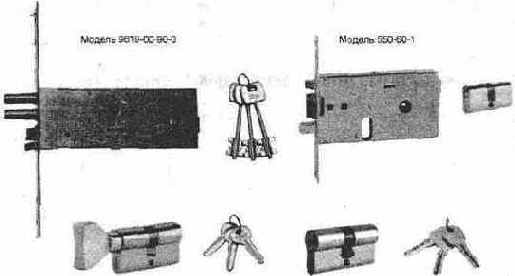

Рис. 2. 5. Врезные электромеханические замки и цилиндры фирмы Iseo

Накладные замки фирмы Iseo, представленные на рынке, имеют стальной корпус, покрытый эмалью. На корпусе замка может размещаться внутренний цилиндр или механическая кнопка. При наличии внутреннего цилиндра механическая кнопка может быть заблокирована ключом или зафиксирована в нажатом состоянии (замок открыт).

Таблица 2. 2. Конструктивные особенности накладных замков

Обозначение (тип замка)

Тип

Внутренний

цилиндр

Внутренняя кнопка

двери

наружного цилиндра

511-50-5

1,2

VAR



+

5211-10-50-5

1

VAR



+

5211-20-50-5

2

VAR



+

5111-10-50-5

3

VAR



+

5111-20-50-5

4

VAR



+

5210-10-50-5

1

VAR

+



5210-20-50-5

2

VAR

+



5100-10-50-5

3

FIX

+



Окончание таблицы 2. 2

.Обозначение (тип замка)

Тип

Внутренний цилиндр

Внутренняя кнопка

двери

наружного цилиндра

5100-20-50-5

4

FIX

+



5213-10-50-5

1

VAR

+

+

5213-20-50-5

2

VAR

+

+

5103-10-50-5

3

FIX

+

+

5103-20-50-5

4

FIX

+

+

5214-10-50-5

1

VAR

+



5214-20-50-5

2

VAR

+



5104-10-50-5

3

FIX

+



5104-20-50-5

4

FIX

+



Примечание: параметр «Тип двери» определяется конструкцией двери, для которой предназначен замок (рис. 2. 6).

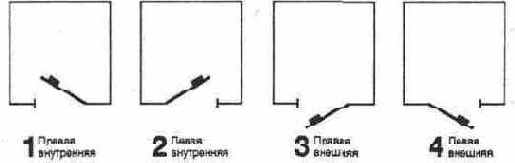

Рис. 2. 6. Типы дверей

Наружный цилиндр может иметь фиксированную (FIX) или свободную (VAR) конструкцию. Цилиндр FIX жестко связан с корпусом замка и может устанавливаться на дверь толщиной до 50 мм. Цилиндр VAR связан с замком осью, длина которой может изменяться в больших пределах. Такой цилиндр может быть установлен на дверь толщиной до 85 мм. Конструктивные особенности накладных замков представлены в табл. 2.2, а внешний вид некоторых моделей — на рис. 2.7.

Замки могут комплектоваться цилиндрами повышенной степени секретности. Для управления электрозамками предназначены специальные блоки питания с регулируемым выходным напряжением в диапазоне от 7 до 18 В при токе 1,25 А. Это позволяет управлять замками различного типа на значительном расстоянии, используя при этом провод небольшого сечения. Для выполнения проводки питания к замку между косяком и дверным полотном пред-

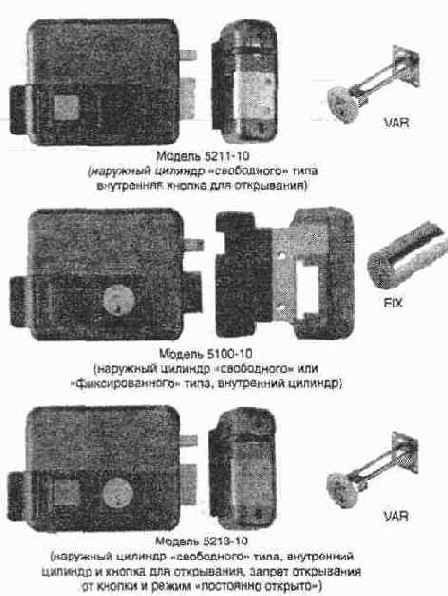

Рис. 2. 7. Накладные электромеханические замки и цилиндры

назначены специальные пружинные контакты типа 050-060(Iseo),металлорукав

типа DLT 103/WH или гибкая теокопроводящая петля .Пружинные контакты ПОЗВОЛЯЮТ ПОЛНОСТЬЮ скрыть подводку питания к замку.


Электронная система ограничения доступа Magikey


2.2.5. Электронная система ограничения доступа Magikey

Электронная система ограничения доступа Magikey известной итальянской фирмы Urmet Domus S. p. A. позволяет ограничивать доступ в помещения офиса, предприятия, в жилое помещение. Она позволяет управлять одним и более электромеханическими замками без использования механических ключей. Для открытия дверей используется идентификационный электронный ключ или карточка, которые прикладываются к наружной панели считывателя.

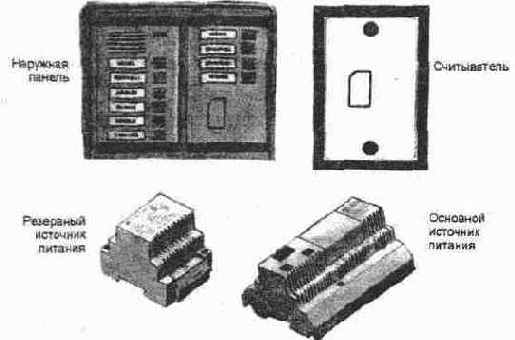

Рис. 2. 14. Комплект оборудования Magickey, совмещенный с домофонной системой.

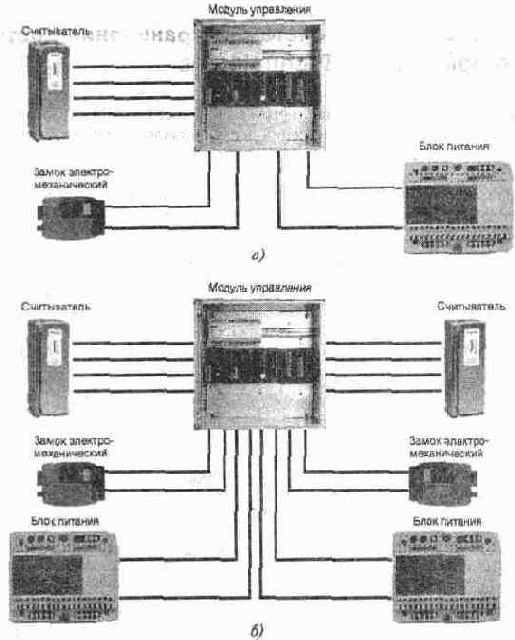

Рис.2.15. Варианты использования системы Magickey

Система состоит из следующих элементов: считывателя, модуля управления, блока питания и электромеханического замка

Устройство Magikey может использоваться совместно с аудио- или видео-домофонной системой ограничения доступа. Модуль управления может работать с четырьмя наружными считывателями и четырьмя замками. В памяти модуля управления хранится до 511 кодов ключей. Комплект оборудования Magickey, совмещенный с домофонной системой, представлен на рис. 2. 14, а варианты

использования системы — на рис. 2. 15.

Фирма-производитель гарантирует качество этого оборудования в соответствии

со стандартом ЕЭС и национальным стандартом Италии, а также соответствие стандартам Российской Федерации.



Электронно-механические замки системы Codic


Механика является неотъемлемой, а порой, и важнейшей частью любой охранной системы, которая должна обладать высокой надежностью, иметь современный дизайн и в то же время быть доступной по стоимости. Определяющим фактором при выборе замка должна быть не цена, а степень его защищенности и надежности. Для увеличения степени защиты механические замки объединяются с электронными устройствами набора кода или считывателями магнитных или электронных карточек и ключей. Для открывания двери с таким замком уже не достаточно наличия только ключа. Дверь открывается ключом только в случае правильного набора кода или после идентификации (т. е. определения правильности кода) магнитной или электронной карточки, поднесенной к замку или вставленной в соответствующее гнездо замка. Охранные системы немецкой фирмы Dorma, основанной более 80 лет назад, отвечают всем вышеперечисленным качествам. Они надежно защищают от несанкционированного доступа в помещения посторонних лиц и обеспечивают неприкосновенность и безопасность собственности и людей. Типичным представителем таких охранных систем является электронная система ограничения доступа Codic. Она включает в себя:

> устройства управления открыванием всех типов дверей;

> устройства блокировки аварийных выходов;

> устройства управления открыванием аварийных выходов в случае чрезвычайных ситуаций.

Для обеспечения высокой степени защищенности охраняемых помещений в электронных системах ограничения доступа Codic применяются электронно-

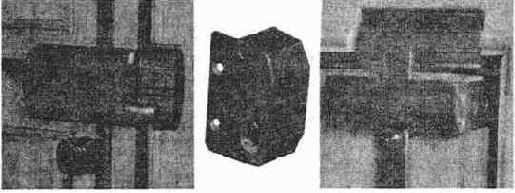

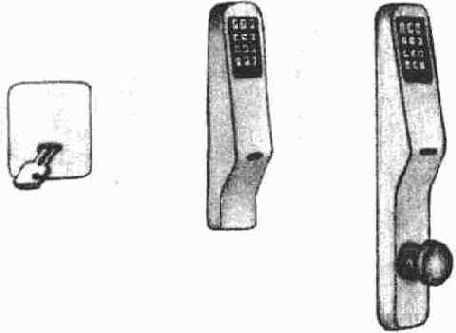

Рис. 2.1. Электронно-механические замки Codic

механические замки с повышенной секретностью управляющих кодов. Они снабжены устройствами автоматического контроля состояния дверей (открыты/закрыты), а также устройствами автоматического (аварийного) открывания дверей и устройствами оперативного управления замками дверей аварийного выхода в случае, например, пожара.

Система ограничения доступа Codic предлагает максимальную механическую защиту и высокую степень секретности электронного кода для ограничения доступа в дома и квартиры, административные здания и на промышленные предприятия. Эти изделия могут использоваться как индивидуально, так и в составе различных систем ограничения доступа. Внешний вид некоторых электронно-механических замков Codic, обеспечивающих надежную защиту охраняемых помещений, представлен на рис. 2. 1.


Электронно- механические замки используются для обеспечения защиты личной собственности, оборудования, информации от краж и вандализма. Они легко устанавливаются на любые двери.

В замках Codic электронно-механический блок защищен стальной пластиной, предотвращающей его взлом.

Управление электронно-механическим замком осуществляется при помощи вспомогательной клавишной панели — клавиатуры, для этого достаточно набрать определенный код (слово или номер) или вставить специальный ключ, выполненный в виде магнитной или электронной идентификационной карточки в считывающий блок. Считывающий блок (считыватель) производит считывание кода, введенного с карточки, и его идентификацию. Для увеличения безопасности для открывания замка можно совместить оба способа. Микропроцессор, вмонтированный внутрь считывателя, проверяет код и, если он соответствует коду, запрограммированному пользователем, т. е. идентичен, открывает электронно-механический замок. Использование определенной кодовой комбинации может быть изменено пользователем самостоятельно. Для этого достаточно перепрограммировать считыватель. Для повышения защищенности системы предусмотрено автономное питание, независимое от основного. Таким образом, отключение основного питания не нарушит выполнение функций системы и не понизит уровень безопасности. Кроме того, это облегчает установку системы, т. к. отпадет необходимость в прокладке кабеля питания.

Электронная система доступа Codic осуществляет контроль за состоянием запасных выходов и защиту от несанкционированного пользования ими, в тоже время обеспечивая быстрый и безопасный выход из здания в угрожающей ситуации. Благодаря сигнальному устройству, установленному рядом с дверью, любая попытка несанкционированного входа или выхода автоматически вызывает звуковой сигнал тревоги.


Электронные и электромеханические замки


Электронные и электромеханические замки.

2.1.1. Электронно-механические замки системы Codic .

2.1.2. Электронный кодовый замок Guard-3.

2.1.3. Кодовые замки фирмы Alarm Look .

2.1.4. Электромеханические замки фирмы Iseo .



Электронные системы ограничения доступа


2.2. Электронные системы ограничения доступа

2.2.1. Автономная электронная система ограничения доступа "Полонез".

2.2.2. Компьютеризованный комплекс управления доступом "Менуэт".

2. 2. 3. Модуль электронной проходной регистратора комплекса "Менуэт".

2. 2. 4. Системы контроля доступа серии PERCo-MS-1000.

2. 2. 5. Электронная система ограничения доступа Magikey.

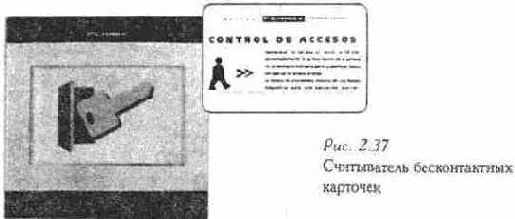

2. 2. 6. Бесконтактные системы ограничения доступа фирмы Impro Technologies.

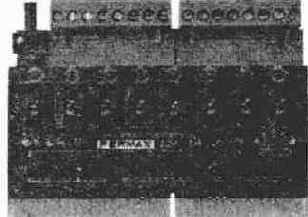

2. 2. 7. Системы ограничения доступа компании Fermax.

2. 2. 8. Системы ограничения доступа фирмы International Electronics Inc.

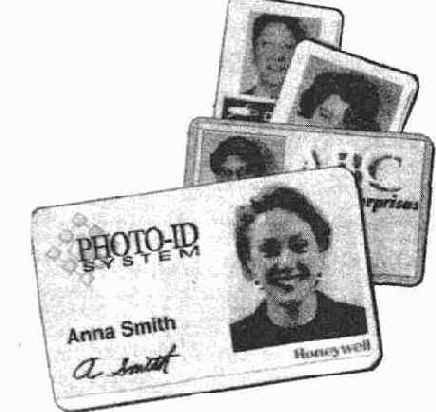

2. 2. 9. Система идентификационных карточек Excel Photo ID.

Надежно запертая и закрытая дверь — основа безопасности. Если это малопосещаемый кабинет, то хороший механический замок избавит вас от проблем. Однако при частом перемещении большого количества людей из одного помещения в другое постоянно приходится пользоваться ключами или запоминать несколько кодов и набирать их на клавиатуре, что чрезвычайно затрудняет поддержание режима безопасности на должном уровне. В таких случаях для обеспечения безопасности необходим автоматизированный контроль доступа. Эта мера позволяет предотвратить воровство, саботаж, промышленный шпионаж, умышленное повреждение имущества и создает барьер для любопытных.

Контроль доступа осуществляется с помощью электронных устройств, называемых системами ограничения доступа. Работа этих систем основана на использовании электронных, магнитных и других идентификационных карточек или ключей и считывателей, обеспечивающих высокий уровень секретности. Для участков, к которым предъявляются повышенные требования безопасности, считыватели дополнительно оснащаются электронными устройствами набора персонального кода. Эти системы позволяют осуществлять охранные функции, разграничение доступа в помещение по времени, регистрацию проходов сотрудников с указанием даты, времени и направления прохода. Предусматривается возможность формирования и контроля базы данных пользователей системы на персональном компьютере.



с микропроцессорным управлением, обеспечивающий высокую


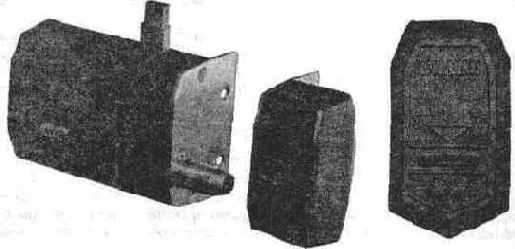

Электронный кодовый замок Guard-3 — это электромеханический замок с микропроцессорным управлением, обеспечивающий высокую степень защиты. Внешний вид замка представлен на рис. 2. 2. Замок обеспечивает надежное механическое запирание любой двери в трех направлениях стальными ригелями, приводимыми в движение встроенным микроэлектродвигателем. Такое запирание двери, при достаточной ее прочности, обеспечивает высокую устойчивость к взлому. Варианты крепления и установки замка на двери представлены на рис. 2. 3.

Надежность электроники обеспечивается исключительными свойствами конверсионных комплектующих элементов и отработанной в течение ряда лет оригинальной электронной схемой. В состав комплекта замка Guard-3 входят пять дистанционных кодовых ключей без источников питания, аналогичных по своему





устройству идентификационным карточкам ,описанных выше.Поскольку число возможных комбинаций кода составляет 4.5 млрд.,то подбор кода техническими

средствами практически невозможен.Кроме того ,при попытке подбора

кода срабатывает звуковая сигнализация.

Замок имеет встроенный резервный источник питания и электрозвонок. Все режимы работы замка, а также состояние источников питания индицируются

определенным звуковым сигналом. В системе управления замком предусмотрен

режим перепрограммирования — удаление из памяти замка кода утеренного ключа и ввод нового. На наружной части замка отсутствует традиционное отверстие под ключ (см. рис. 2.2, справа). Имеется возможность подключения к компьютеру для организации автоматической.регистрации всех входящих и выходящих с выдачей протокола в любой момент времени.


Кодовые замки фирмы Alarm Look


2.1.3. Кодовые замки фирмы Alarm Look.

Кодовые замки фирмы Alarm Look — это программируемые электронные

цифровые замки с тремя уровнями доступа, с автономным питанием электро-двигателя, предназначенного для управления задвижкой запроного устройства. Эти замки очень удобны для офисов, квартир, общежитий и т.д.

Установка нескольких замков Alarm Look в офисе с успехом заменяет сложную систему ограничения доступа, управляемую с помощью компьютера . Три разных уровня доступа позволяют управлять входом в различные помещения: :

> основной уровень позволяет открывать все замки в помещении и перепрограммировать их;

> служебный уровень позволяет пользоваться только частью помещений.

> пользовательский уровень — позволяет открывать только определенные замки. Замки имеют современный дизайн (рис. 2.4). Специальный замковый механизм позволяет проворачиваться внешней ручке на двери, не открывая замка,

что снижает нагрузку на электропривод типа Flex Drive. Замок открывается при повороте этой ручки только после ввода соответствующего кода. Кроме того, имеется. возможность открывания замка с внешней стороны при помощи ключа. Основные характеристики замков фирмы Alarm Look:

> высоконадежный замковый механизм;

> звуковая индикация о понижении напряжения питания;

> звуковая и световая индикация открывания двери;

> дистанционное управление замком;

^ защита от подбора кода;

> возможность использования в помещении и на улице;

> возможность параллельного открывания обычным ключом;

> программирование кодов доступа и функций системы.

Программирование кодов доступа и функций системы осуществляется при помощи цифровой клавиатуры, которая позволяет создать три уровня доступа:

основной (на все замки офиса) — один код или одна карточка, именуемая мастер-картой; служебный — один основной и 15 пользовательских кодов. Основной уровень позволяет открывать все двери (для всех дверей код общий), а также изменять пользовательские коды. На основном и служебном уровнях можно установить временной доступ длительностью от 5 до 20 с на все или какую-либо конкретную дверь. На этих же уровнях устанавливается код пользователя, действительный только для одноразового прохода, а также индивидуальный или групповой запрет прохода.

Кодовые замки фирмы Alarm Look рассчитаны для установки на двери толщиной от 3, 5 до 5, 5 см, правые или левые, открывающиеся наружу или внутрь, плоские или фигурные. Питание замка осуществляется от 5 алкалиновых батареек, которые обеспечивают 45000 циклов открывания. Цилиндрический замковый

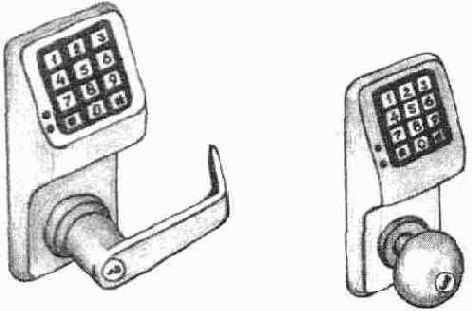

Рис. 2. 4. Кодовые замки фирмы Alarm Look

механизм выполнен из антикоррозийного материала (закаленный металл холодной прокатки) и совместим с цилиндрическими замками типа Sclage, Arrow, Falcon, Unican/Simplox.



Компьютеризованный комплекс управления доступом


2.2.2. Компьютеризованный комплекс управления доступом «Менуэт»

Комплекс "Менуэт" предназначен для управления доступом на объект в помещения с помощью электронных ключей (идентификационных карточек). Ограничение доступа осуществляется по коду электронной карты и по времени доступа с протоколизацией событий.

Функциональные возможности сетевого комплекса "Менуэт" следующие:

> поддержание дверей в запертом состоянии;

> контроль за состоянием дверей (звуковой сигнал, если дверь открыта);

> автоматическое отпирание замков владельцами зарегистрированных электронных карточек;

> разграничение доступа в помещения по времени;

> автоматизированное тестирование и ведение протокола функционирования системы;

> функционирование в режиме электронной проходной;

> автоматическое ведение и анализ журналов:

— проходов пользователей с указанием даты и времени прохода;

— попыток несанкционированных действий пользователей с указанием даты и времени нарушений;

— работы операторов и администраторов системы.

Автоматизированная система управления доступом в помещения «Менуэт» в качестве электронных ключей пользователей использует электронные идентификаторы Touch Memory.

В энергонезависимую память каждого блока электроники системы может быть занесено до 740 кодов карточек пользователей. Каждый код уникален!


Рис. 2.10. Идентификаторы Touch Memory

Карточка Touch Memory содержит 248 комбинаций кода, что делает практически невозможным его подбор. Карточка обладает высокой механической прочностью, стойкостью к электромагнитному воздействию и служит более 10 лет. Она обеспечивает мгновенное считывание информации путем легкого касания считывателя. Одна идентификационная карточка избавляет от необходимости ношения связки ключей, так как может открывать несколько дверей. Миниатюрные размеры устройства позволяют оформить персональные идентификаторы в виде брелоков и карточек (рис. 2. 10), похожих на кредитные или таксофонные. Код утерянной карточки навсегда удаляется из памяти системы. Замки оснащены системой аварийного отпирания механическим ключом.


Основные технические характеристики сетевого комплекса «Менуэт»:

Количество обслуживаемых дверей (с возможностью

расширения), шт. ....................................................................... 1 — 128

Количество пользователей на один электронный замок, чел ............ 1 —740

Общее число пользователей системы, чел. .................................... 1 —2500

Дальность передачи данных по сети замков, м.............................. 1 — 1200

Время отпирания замка, с.................................................................. 0, 3

Время разрешенного прохода

(с момента касания картой), с............................................. регулируемое

Потребляемая мощность одного дверного комплекта

в режиме ожидания, Вт..................................................................... 0, 8

Максимальная потребляемая мощность одного дверного

комплекта, Вт................................................................................... 2, 5

Напряжение питания:

переменного тока, В.................................................................... 220

постоянного тока, В.................................................................... 12




Рис. 2.11. Состав комплекса «Менуэт»:

1 — сетевая карта; 2 — накладка косячная; 3 — электромеханический замок с датчиком положения двери и двумя считывателями электронных карточек; 4 — кабель соединительный; 5 — кабель питания;

6 — кнопка дистанционного управления замком; 7 — кабель канала передачи данных; 8 — контроллер замка; 9 — плата адаптера; 10 — считыватель кода электронных карточек

Для функционирования комплекса необходим IBM-совместимый компьютер с процессором не ниже i80386 и тактовой частотой более 33 МГц, оперативной памятью не менее 4 Мбайт и свободным дисковым пространством не менее 5 Мбайт, оснащенный манипулятором «мышь», имеющий два свободных слота расширения шины ISA для установки сетевой карты и карты адаптера, а также монитор VGA с видеокартой. Состав комплекса «Менуэт» и размещение его элементов представлены на рис. 2. 11.



Комплекс "Менуэт" работает следующим образом. После установки комплекса производится регистрация пользователей на рабочем месте администратора безопасности, т.е. вводится фамилия пользователя, регистрируется его личный идентификатор и производится назначение полномочий по доступу в помещения.

Для каждого пользователя назначаются двери, проход в которые разрешен, и определяется регламент посещения помещений. Затем компьютер автоматически загружает сформированную матрицу доступа в энергонезависимую память контроллера каждого замка. С этого момента решение о допуске в помещение принимает контроллер замка.

Процесс распознавания идентификатора заключается в считывании его уникального номера, сравнении со списком идентификаторов, разрешенных к проходу, проверки расписания прохода и сравнении с текущим временем. Если

доступ в это помещение разрешен и пользователь пришел в разрешенное время, звучит специальный тональный звуковой сигнал и замок отпирается. В противном случае, контроллер подает звуковой сигнал «Проход запрещен».

Во всех случаях контроллер системы производит запись о происшедших событиях в энергонезависимую память (ведет собственный протокол событий). При этом производится запись даты, времени прохода и попытки несанкционированного прохода. Протоколируются случаи, когда дверь была оставлена незакрытой и команды, переданные с компьютера.

Администратор имеет возможность управления комплексом с компьютера. Он может отпирать замки, временно или постоянно; блокировать или разблокировать замки; подавать команды по изменению режима работы замков; выполнять тестирование системы и контроллеров замков.

Комплекс позволяет считывать протоколы событий контроллеров замков. При этом протокол копируется из контроллера замка на жесткий диск компьютера и содержимое памяти контроллера обнуляется. На основе анализа протоколов работы замков производится учет посещаемости, рабочего времени, выявляются лица, попытавшиеся зайти в помещения, допуск в которые для них запрещен.

Функционирование комплекса не требует выделения специализированного компьютера и круглосуточного обслуживания замков. Данные могут обрабатываться периодически. Выход из строя отдельных структурных элементов не приводит к нарушению работы всей системы в целом.


Модуль электронной проходной-регистратора комплекса


2.2.3. Модуль электронной проходной-регистратора комплекса «Менуэт»

Электронная проходная-регистратор предназначена для установки при входе на объект или в местах массового прохода персонала для пропуска его на объект и регистрации.

Устройство представляет собой специализированный контроллер, управление которым осуществляется компьютеризированным комплексом управления доступом "Менуэт".

Электронный регистратор позволяет по идентификационным карточкам автоматически контролировать посещаемость, выявлять опоздавших, не вышедших на работу лиц, производить учет рабочего времени. Этот же регистратор сообщает службе безопасности о лицах, не вышедших из здания по окончании рабочего дня, о нарушителях режима охраны, сохраняет информацию о посещении пользователями помещений.

Регистратор устанавливается на пути массового прохода персонала и выполняет следующие функции:

> разрешение прохода пользователям, имеющим зарегистрированные идентификационные карточки;

> автоматическую регистрацию пользователей с указанием даты, времени, направления прохода;

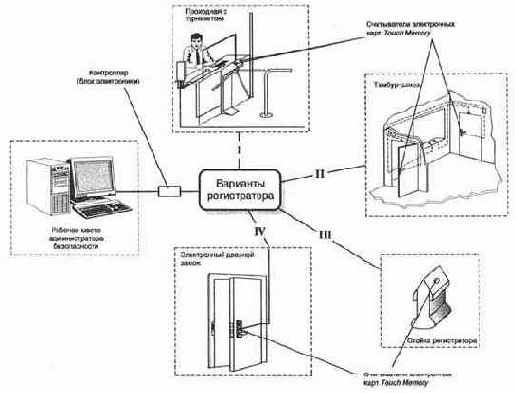

Рис. 2.12. Состав системы электронной проходной-регистратора и варианты ее применения

> централизованное разграничение доступа пользователей по спискам, ут вержденным администратором;

> - ведение протоколов несанкционированных действий пользователей с ука занием даты и времени нарушений;

> управление электромеханическим замком или турникетом;

> организация проходов в тамбур-шлюзах.

Состав системы электронной проходной-регистратора и варианты ее применения показаны на рис. 2. 12.

Регистратор может работать в автономном режиме, без компьютера, накапливая данные в своей памяти. При включении компьютера и загрузке программного обеспечения данные из памяти регистратора автоматически считываются в память компьютера для последующей обработки.

При функционировании системы под управлением компьютера информация о проходе персонала передается и обрабатывается в реальном масштабе времени. При этом на экран монитора администратора безопасности выводится информация о проходящем сотруднике.

Регистратор можно использовать в четырех вариантах: в виде двух миниатюрных считывателей; в виде электронного дверного замка; в виде проходной с турникетом или тамбур-шлюза.



Охранные панели и системы фирмы Scantronic


2.3.5. Охранные панели и системы фирмы Scantronic

Фирма Scantronic International Ltd. является одной из ведущих компаний в мире быстро растущей охранной промышленности. Ее продукция отличается прекрасным дизайном, высокой степенью надежности и удобством в использовании. В состав производимой фирмой продукции входит целое семейство охранных систем и панелей, а также множество различных детекторов и интерфейсов. Рассмотрим некоторые из них.

Панели дистанционного управления серии 8ххх

Панели дистанционного управления серии 8ххх — это одно из последних достижений фирмы Scantronic. В состав системы входят пульт управления, панель управления, клавиатура, детектор системы индивидуальной идентификации с датчиками и интерфейсами (рис. 2. 63).

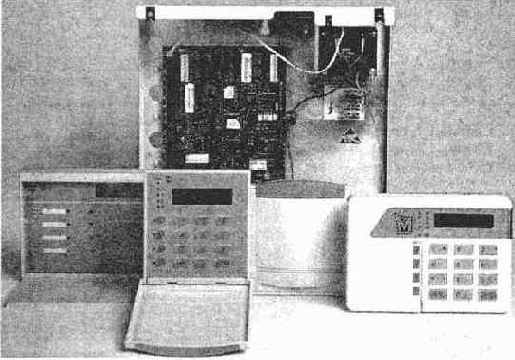

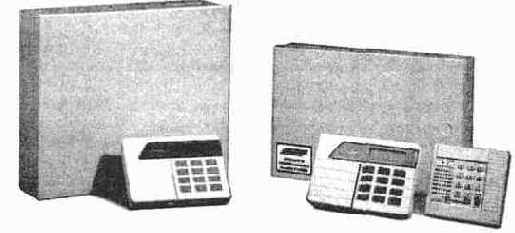

Рис. 2. 63. Панели управления фирмы Scantronic

Панель управления 840i

Панель управления модели 840i обеспечивает контроль восьми программируемых зон. Имеется возможность расширения числа этих зон до 16 с помощью 8-зоновой сменной платы расширения ПКК №943 или до 40 зон с помощью 32-зоновой одношлейфовой платы №941

Полный 32-символьный текст, выводимый на дисплее клавиатуры, включает описание пользователей, номера зон и другую служебную информацию.

Систему характеризует простота установки режимов охраны путем ввода соответствующего кода с клавиатуры. Панель управления имеет встроенные устройства дистанционного управления и модем для передачи сообщений через телефонную сеть, а также дистанционный загрузчик для программирования, распознавания и дистанционного контроля состояния системы. Имеется возможность датирования до 400 событий и регистрации времени их свершения (визуальная, с распечаткой на принтере и с записью в памяти). Панель совместима с цифровыми коммуникаторами №8400, 8440, интерфейсом 9056 и имеет 4 выхода на реле и 32 выхода на детекторы. Она позволяет проводить разделение на 4 системы с возможностью создания подсистем. В панели используются клавиатуры 4-х типов (32 символа, большие клавиши, жидкокристаллический дисплей). Панель совместима со всеми устройствами системы индивидуальной идентификации (СИИ) данной серии.


Панель управления 8136i

Панель обеспечивает восемь программируемых зон охраны, предусмотрена возможность расширения до 16 зон с помощью 8-зоновой сменной платы расширения №943 или до 400 зон с помощью 32-зоновой платы расширения, или до 136 зон с помощью 4-х шлейфовой 128-зоновой платы расширения №142.

Панель позволяет производить датирование 500 событий и регистрацию времени их свершения (визуальная, с распечаткой на принтере и с записью в память). Панель имеет 4 выхода на реле и 228 выходов на детекторы.

Панели серии 8ххх используют в своем составе клавиатуры следующих моделей:

> 925 — традиционный стиль Remus, 32 символа, жидкокристаллический (Ж К) дисплей;

> 926 — современный дизайн, 32 символа, ЖК дисплей;

> 928 — терминал, оснащенный светодиодной индикацией;

> 929 — 8 символьный дисплей с подсветкой изнутри;

> 930 — большие клавиши, 32 символа, ЖК дисплей.

Системы Series 8ххх имеют в своем составе 32-зоновую систему индивидуальной идентификации (СИИ), которая разработана фирмой Scantronic и предназначена для работы с панелями серии Series 8ххх типа 840i и 8136i. Основой системы является уникальная микросхема с программным управлением, обеспечивающая соединение всех зон с помощью стандартного 3-х жильного кабеля. Допускается организация последовательного опроса и звездообразная конфи-



Рис. 2. 64. Устройства системы индивидуальной идентификации

гурация цепи. Оконечные устройства системы могут быть выполнены на основе СВЧ и инфракрасных детекторов. Некоторые типы этих устройств представлены на рис. 2. 64.

Для соединения различных приборов СИИ используются специально разработанные интерфейсы. Внешний вид одного из них представлен на рис. 2. 65. Характеристики интерфейсов:

> 901 — одноточечный проводной универсальный модуль интерфейса для использования с датчиками, выпускаемыми фирмой Scantronic. Каждый прибор имеет программируемый выход на слаботочное реле или на другое токовое устройство.




Рис. 2. 65 Внешний вид интерфейса для соединения различных СИИ



> 902 — одноточечный проводной модуль с 6-контактным разъемом для работы с датчиком любого типа.

> 903 — закрытый интерфейс с одним двухполюсным входом зоны и изолирующими питающими проводами (240 В/50 Гц) для переключения программируемого выхода на реле.

> 904 — закрытый интерфейс с одним двухполюсным входом зоны и низковольтное переключение программируемого выхода на реле (2 А/24 В).

> 905 — закрытый интерфейс типа IDISLIM с пятью двухполюсными входами зоны и пятью выходами типа «открытый коллектор» с программным управлением (предельно допустимый ток 0, 1 А на каждом выходе, напряжение+ 12 В)

> 906 — модуль звукового сигнализатора IDISSBS для работы в качестве внешнего устройства звуковой сигнализации вместо существующего стандартного блока SAB/SCB.

Система безопасности Scantronic 750

Устройство Scantronic 750 представляет собой контроллер-коммутатор на базе микропроцессора с полным набором функций систем охраны, совместимый со всеми используемыми форматами приемных устройств (рис. 2. 66).

Система идеальна для установки в домашних условиях и на предприятиях среднего и малого бизнеса, когда требования к характеристикам, гибкости и надежности максимальны.

Характеристики контрольной панели:

> загрузка с персонального компьютера;

> 6 зон, программируемых на звуковую или незвуковую сигнализацию тревоги, звуковую сигнализацию пожара и моментального сигнала вторжения с задержкой или со слежением;

> быстрый отклик на воздействие последовательно от каждой зоны;

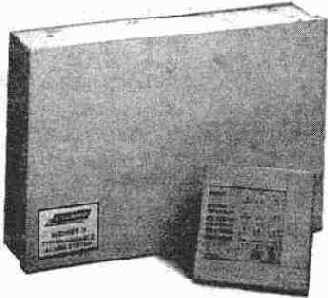

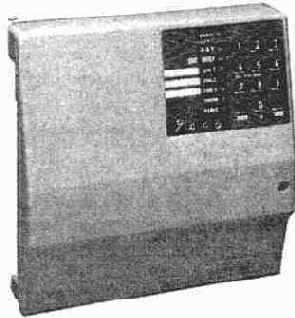

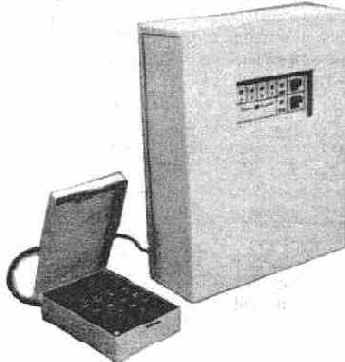

рис.2.66 Система безопасности SP750

> выводы на СИД (светодиодный индикаторный дисплей) с использовани ем шины данных и синхронизирующих импульсов;

> - программирование задержки входа/выхода на время от 10 до 150 с;

> индикация тревоги звуковым сигналом;

> работа с резервной батареей гелиевого типа емкостью от 4 до 7 Ахч и напряжением+ 12 В;

> системное ПЗУ с электрическим стиранием защищает коды пользователя

во время молнии и перебоях напряжения сети. Характеристики модема:



> резервный телефонный номер, который может быть использован для вы дачи команд открыть/закрыть;

> импульсный и тоновый набор телефонного номера;

> обнаружение тонового набора;

> стандартный формат сообщений;

> автоматическое вхождение в связь (1400/230 Гц);

> программирование задержки сообщения на время от 10 до 150 с;

> сообщение о пропадании (перебоях) сетевого питания;

> программирование числа попыток набора от 1 до 15;

> сообщение о неисправности пожарной сигнализации;

> 3—4 цифровых учетных номера;

> линия захвата с двухполюсным переключателем на два направления;

> восстановление сообщений по зонам. Характеристики клавиатуры:

> 5 зон, управляемых с клавиатуры, круглосуточные зоны тревоги (с сооб щениями или без);

> индикация неисправностей;

> пожарная индикация по зонам;

> блокировка зон при установке, включая зону круглосуточной охраны;

> широкоугольный СИД;

> максимум 4 клавиатуры на систему;

> звуковая сигнализация при условиях близких к тревоге или повреждению;

> 5 кодов доступа с возможностью их изменения пользователем;

> программирование функций системы с клавиатуры.

Каждый блок укомплектован трансформатором переменного тока и одной выносной 4-х проводной клавиатурой привлекательного дизайна, которая также выполняет функцию программатора. Имеется возможность переключения режима работы при использовании 6-й зоны. Линии данных и синхронизирующих импульсов использованы в качестве выходов на СИД при работе переключателя. Устройство программируется заводом-изготовителем для проверки сразу же после доставки и монтажа.

Система безопасности Scantronic Avenger 9000

-Система безопасности Scantronic Avenger 9000 (AV9000) представляет собой 8-зоновое устройство с цифровым модемом (рис. 2.67). Устройство может быть запрограммировано с помощью клавиатуры либо с IBM PC-совместимого компьютера, используя программу Scan Pro DownLoad. Эта программа обеспечивает работу в режиме дистанционного управления и выдает информацию о состоянии системы.






Рис. 2. 67. Система AV9000

Система AV9000 пригодна для установки в домашних условиях, а также для использования на предприятиях малого бизнеса. Особенности системы:

> до восьми управляемых зон;

> часы реального времени;

> запоминание состояния тревоги;

> до 8 кодов пользователя с возможностью их открытия/закрытия пользователем;

> автоматический таймер начала контроля состояния системы;

> два способа программирования: с клавиатуры или загрузка с помощью программы Scan;

> встроенная схема шунтирования детектора звонка;

> встроенный цифровой коммуникатор.

Система содержит плату вывода данных, которая представляет собой восемь программно-управляемых выходов. На основную панель управления поступают следующие сигналы управления: взлома, пожара, сигнал готовности, дистанционный зуммер, выход на световую сигнализацию. Функции цифрового коммуникатора:

> раздельные сообщения на учетные номера;

> сообщение о срабатывании зоны;

> программа начальной загрузки;

> задержка сообщений о срабатывании по зонам;

> сигнализация тревоги, повреждения, запоминание сообщений по зонам;

> тональный или импульсный набор;

> сообщение времени события;

> дистанционное отключение пользователей;

> возможность программирования с помощью IBM PC-совместимого ком пьютера.

Сообщения коммуникатора передаются в стандартных форматах импульсных сообщений, включая Extended, Ademco Highsperd, Scantronic ScanPro и Scantronic (Acron) Superfast.

Система оснащена прекрасной по дизайну и своим функциональным возможностям клавиатурой. Функции пользователя, контролируемые с клавиатуры, состоят в следующем: оснастка/переоснастка, индивидуальная или групповая блокировка зон, 4 аварийных функции, сброс детектора табачного дыма, функция звонка, установка времени и даты, установка задержки времени входа/выхода, системный тест.

Модель AV9000F размещается в стальном корпусе вместе с источником питания и клавиатурой типа EKP1LED или EKP1LLCD, дополнительно имеется клавиша блокировки.



Модель AV9000 может быть использована для охраны двух независимых объектов, определяемых как сектора, с зонами, установленными изготовителем. Каждый сектор соответствует четырем зонам, четырем пользователям, одному времени прохода и двум клавиатурам, что делает систему идеальной для установки в домашних условиях.

Программа управления системы позволяет реализовать следующие характеристики управления:

> модификацию зон;

> сообщение открыть/закрыть;

> формирование тестового сообщения для проверки связи по одному из трех телефонных номеров;

> блокировка сигнала ложной тревоги;

> конфиденциальность.

Контрольная панель Classic 6

Современный внешний вид панели, встроенная клавиатура, более простые интерфейсы, чем у других панелей, — все это делает контрольную панель Classic 6 удобной для использования при охране квартир, офисов, складов, магазинов и других объектов малого и среднего бизнеса (рис. 2. 68).

Панель отвечает всем необходимым требованиям безопасности и удобна в использовании.

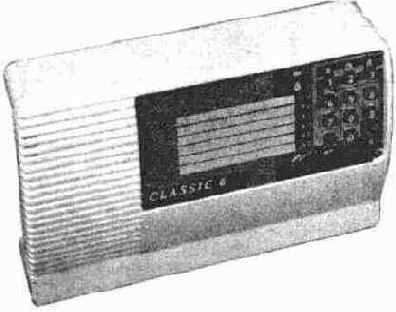

Рис. 2. 68. Контрольная панель Classic 6

Основные характеристики панели Classic 6:

> 6 полностью программируемых зон;

> 10 кодов программирования (8 кодов пользователей, технический код, код принуждения);

> встроенная клавиатура с возможностью программирования энергонеза висимого ПЗУ;

> интерфейс на дистанционную клавиатуру (до 2-х клавиатур модели 9425);

> выход на внутреннее звуковое реле с 2-мя дополнительными программи руемыми выходами;

> встроенный громкоговоритель с регулятором громкости;

> программируемое энергонезависимое ПЗУ;

> регистрация 15 событий;

> стандартные выходы на коммуникатор;

> дополнительный расширитель для выходов отдельных зон;

> работа со слаботочными устройствами.

Панель управления модели 9448

Эта модель во многом схожа с рассмотренным выше устройством (рис. 2. 69). Выполняя те же функции, модель 9448 имеет следующие особенности:

> 5 зон охраны;

> встроенная клавиатура;

> встроенный и внешний громкоговоритель сопротивлением 16 Ом;

> выбор полной или частичной установки;

> программируемый маршрут прохода;

> вспомогательный источник питания на 300 мА.




Рис. 2. 69 Панель управления модели 9448


Охранные системы фирмы С&К Systems, Inc


Фирма С&К Systems, Inc. (США) выпускает разнообразные системы охраны, выполненные с использованием последних достижений науки и техники.

Системы охраны включают в себя контрольные панели, клавиатуры, релейные блоки, источники питания, датчики движения и датчики битого стекла, сейсмодатчики, устройства передачи и приема данных по радиоканалу и телефонной линии. Более подробно рассмотрим несколько вариантов систем охраны С&К Systems.

Контрольные панели серии Securit 700L/703

Контрольные панели серии Securit 700L/703 — это удачный выбор для домашнего и коммерческого применения. Модель 700L предназначена для местных систем сигнализации. Модель 703 используется для местных систем сигнализации с 7 выходами контроля состояния системы. Внешний вид устройств показан на рис. 2. 56.

Особенности модели 700L

Семь проводных зон охраны: пять полностью программируемых, зона несанкционированного вмешательства и зона тревоги, включаемая с клавиатуры. Предварительное программирование функций зон не обязательно.

Программируемые функции зон. Каждая зона может быть запрограммирована на выполнение определенных функций: тревоги, прохода, тревоги или прохода в режиме частичной охраны, когда отключены только некоторые зоны, прохода в режиме полной охраны и прохода в режиме частичной охраны.

Компактная отдельная клавиатура. В системе может использоваться одновременно до трех клавиатур. Каждая клавиатура имеет откидную крышку, открывающую доступ к инструкции по управлению и клавишам с подсветкой.

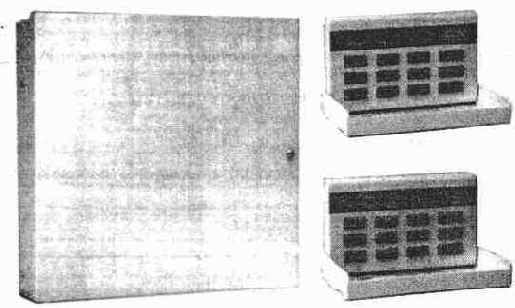

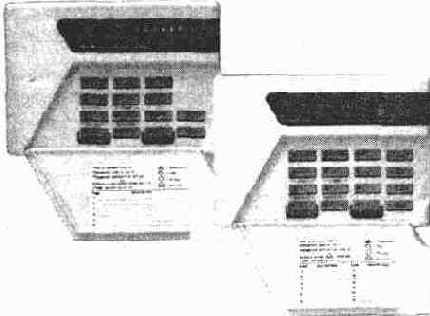

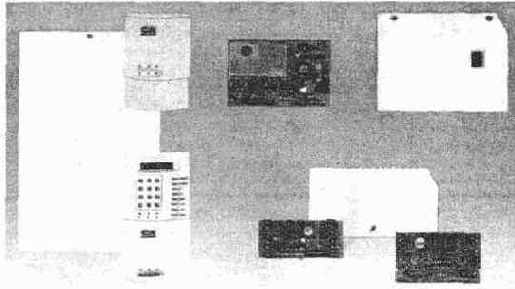

Рис. 2. 56. Контрольные панели Securit 700L/703

Регулируемые временные задержки. Длительность времени доступа при входе/выходе программируется в интервале от 10 до 90 с. Время перехода в режим охраны из режима частичной охраны программируется в интервале от О до 90 с в зависимости от конкретных условий.

Запоминание 20 режимов, сохраняющихся в энергонезависимой памяти.

Режим охраны включает в себя режимы частичной и полной охраны, обеспечивающих удобство применения системы.

Два 4-разрядных кода для управления системой: код управления и код пользователя.


Особенности модели 703

Семь полностью программируемых зон, зона несанкционированного вмешательства и зона тревоги, включаемая с клавиатуры. Предварительное программирование функций зон не обязательно.

Компактная отдельная клавиатура (одновременно до 6 клавиатур на систему). Откидная крышка корпуса клавиатуры открывает доступ к инструкции по управлению и клавишам с подсветкой.

Программирование каждой зоны на выполнение одной из функций: тревоги, проход в режиме частичной и полной охраны, возможность использования дополнительных зон круглосуточной и пожарной охраны.

Регулируемые временные задержки входа/выхода программируются на время от 10 до 90 с. Задержка реагирования системы при проходе может программироваться на время от 0 до 90 с. Перевод системы в режим охраны может производиться по факту закрывания двери.

Запоминание 20 режимов, сохраняющихся при полном отключении питания и дополнительно 500 событий с протоколированием на бумаге с помощью принтера (в последнем случае необходима дополнительная оперативная память).

Семь электронных выходов контроля состояния системы предназначены для передачи информации о следующих событиях: нажатие кнопки включения тревоги, постановка/снятие с охраны, неисправность, программирование, разрешение доступа, несанкционированный доступ.

Четыре цифровых кода для управления системой: код управления и 3 кода пользователя, а также один 4-разрядный код включения режима охраны.

Повышенная информативность шлейфов с двумя оконечными резисторами. По одной паре проводов передаются два сигнала (тревоги и вмешательства).

Основные технические характеристики контрольных панелей Securit 700L/703'.

Типы шлейфов:

700L................................................................ нормально замкнутые

703................................................. с двумя оконечными резисторами

Основной источник питания, В.......................................................... 220

Резервный источник питания (7 Ахч), В.............................................. 12



Выход для подключения сирены (500 мА), В....................................... 12

Габаритные размеры, мм....................................................... 267х262х83

Вес, кг............................................................................................. 2, 7

Контрольные панели серии Securit 724/764

Контрольные панели Securit 724/ 764 предназначены для расширения зон охраны до 24 и 64 соответственно. Состав оборудования панелей показан на рис. 2. 57.

Основные характеристики контрольных панелей Securit 724/764'. > 8 программируемых шлейфов с двумя оконечными резисторами (подключаются к панели);

> расширение зон охраны до 24/64;




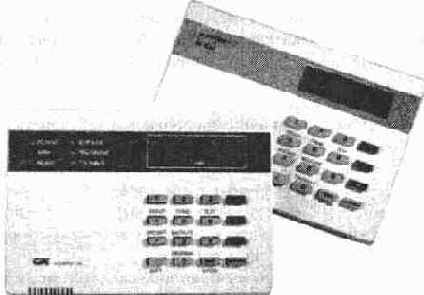

Рис. 2. 57. Состав серии Securit 724/764

> пульт управления с жидкокристаллическим дисплеем (до 16);

> число кодов пользователей до 16/32;

> - различие полномочий, защита от подбора кода;

> дистанционное программирование:

— программное деление на две индивидуально управляемые подсистемы, каждую из которых можно разделить на четыре независимых блока;

— 2 программируемых выхода сирены (12В, 500 мА);.

— 4 программируемых транзисторных выхода (12 В, 100 мА);

— до 32 программируемых релейных выходов;

> режим полной или два режима частичной охраны;

> память на 250/500 событий;

> порт RS-232 для подключения принтера, персонального компьютера и

других устройств;

> пакеты программ:

— дистанционного программирования;

— дистанционного контроля и управления;

— организации сети из 12 систем.

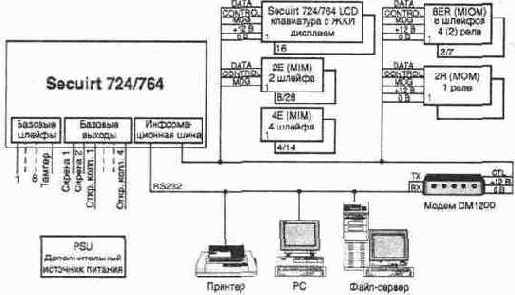

Структурная схема системы представлена на рис. 2. 58. Система не требует предварительного программирования и поддерживает все основные форматы передачи сообщений по телефонной линии.

При использовании системы возможно применение устройства набора кода EDS-18P, которое может находиться вне охраняемого помещения или внутри него.

В первом случае пользователь путем ввода персонального кода снимает (ставит) помещение с охраны, при этом контрольная панель фиксирует время снятия




Рис. 2. 58. Структура систем Securit 724/764



(постановки). Проникновение в помещение без ввода кода, пропадание питания или попытка вмешательства в охранную аппаратуру мгновенно вызывает срабатывание системы, при этом контрольная панель фиксирует время события.

Во втором случае используется модуль задержки, который включается в шлейф с мгновенной реакцией, что позволяет получить шлейф с задержкой тревоги. Извещатели включаются как в шлейф с мгновенной реакцией, так и в шлейф с задержкой тревоги. Пользователь открывает дверь и входит в помещение, при этом запускается модуль задержки тревоги. За время задержки пользователь должен ввести персональный код и снять помещение с охраны, при этом контрольная панель фиксирует время снятия. Если за отведенное время пользователь не ввел верный код, подается сигнал тревоги. Уходя, пользователь набирает персональный код и ставит помещение на охрану, при этом, спустя время задержки прохода, контрольная панель фиксирует время постановки. Пропадание питания или попытка вмешательства в охранную аппаратуру мгновенно вызывает срабатывание системы.

В любом из рассмотренных выше вариантов за работой системы осуществляется контроль сотрудниками охраны. Охранник может просматривать на жидкокристаллическом дисплее клавиатуры соответствующей контрольной панели номера шлейфов и названия помещений, поставленных на охрану. Они будут автоматически поочередно индицироваться на дисплее прибора. При тревоге включится сирена и на дисплее клавиатуры появится номер шлейфа и название помещения, в котором произошла тревога. Кроме того, охранник, обладающий соответствующим кодом, может просматривать содержимое памяти контрольной панели. Она имеет емкость на 500 событий и сохраняет следующую информацию:

> номер или название помещения и шлейфа;

> событие (снято/поставлено/тревога), которое произошло;

> дата и время регистрации события.

Эту информацию можно выводить в реальном масштабе времени на принтер или на дисплей персонального компьютера.

Система находит промышленное и коммерческое применение. Путем применения программного обеспечения Net Work XII имеется возможность организации системы на 24, 64, вплоть до 768 зон контроля.



Базовая конфигурация систем охранной сигнализации System 23xx

Системы моделей 236, 238, 2316 предлагают широкий спектр контрольных панелей для применения как в жилых домах, так и в коммерческих и промышленных помещениях. Все основные стандарты передачи информации имеют программную поддержку, что позволяет обеспечить раздельную, двукратную или резервную передачу информации по каналам связи. Панели обеспечивают контроль от 6 до 16 зон, имеют прекрасный современный дизайн. Возможно использование телевизионных систем и беспроводных радиошлейфов.

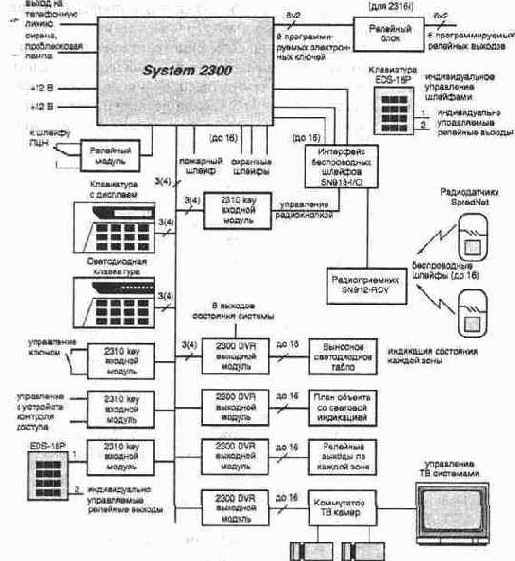

Рис. 2. 59. Структурная схема базовой системы System 23xx

Структурная схема базовой системы представлена на рис. 2. 59. Более подробно рассмотрим упомянутые выше (236, 238, 2316) системы и их составные части.

Шестизоновые контрольные панели System 236/2361 с устройством связи

Контрольная панель System 236/236i — это удачное решение для домашнего и коммерческого применения. Современный дизайн (рис. 2. 60), удобство и простота в использовании, высокая надежность, цифровое устройство связи — это далеко не все преимущества данной системы. Цифровое устройство связи панели 236i адаптировано для работы с отечественными телефонными линиями, в отличие от устройства связи панели 236, рассчитанного на напряжение телефонной линии 48 В.



Рис. 2. 60. Клавиатуры контрольных панелей System 236/2361

При использовании системы может применяться пакет программ дистанционного программирования Commander II, работающий в среде Microsoft Windows.

Особенности системы:

> шесть полностью программируемых зон и зона тревоги, включаемая с клавиатуры;

> два типа устройств для набора кода: со светодиодной и алфавитно-цифровой индикацией;

> дистанционное программирование в течение нескольких минут;

> регулируемые временные задержки входа/выхода;

> сообщения о состоянии контролируемых зон;

> 6 четырехзначных кодов с независимыми уровнями приоритетов.

Система не требует обязательного предварительного программирования и поддерживает все основные форматы передачи сообщений по телефонной линии. Программирование может быть выполнено в течение нескольких минут, что позволяет повысить надежность и удовлетворить требования большинства пользователей. Каждая охранная зона программируется для выполнения определенных функций: входа/выхода, входа/выхода с двойной задержкой, немедленной реакции, зоны прохода. Предусмотрены пожарные зоны, зоны принуждения (кнопка тревоги), круглосуточной охраны, несанкционированного вмешательства, неисправности. Задержка входа программируется на время от 10 до 300 с, а задержка выхода — от 10 до 150 с.



Система выводит на панель клавиатуры сообщения о состоянии контролируемых зон: нарушение, неисправность, исключение зоны из охраны, восстановление зоны, а также сообщения о пользователях системы (прерывание пользователем тревоги, снятие с охраны, постановка на охрану) и о состоянии системы

(отключение переменного напряжения, разряд аккумуляторной батареи, ошибка при дозвоне, переустановка системы, завершение программирования, перегорание предохранителя).

В системе используются 6 четырехзначных кодов пользователей с независимыми уровнями приоритетов. Коды устанавливаются администратором (он же первый пользователь). Шестизначный код установщика при монтаже системы позволяет программировать систему, но не может быть использован для постановки и снятия объекта с охраны.

Программируемый способ доступа к системе по телефонной линии исключает возможность несанкционированного доступа и позволяет игнорировать сигналы телефонных автоответчиков. Даже полное отключение питания не вызывает восстановления первоначального кода установщика.

Система позволяет использовать два типа клавиатур: светодиодную и алфавитно-цифровую с 32-символьным жидкокристаллическим дисплеем для системных сообщений. Выносные клавиатуры имеют современный дизайн.

Светодиодная клавиатура представлена двумя моделями: 236 Ledp и 236-2 Led. Это две привлекательные низкопрофильные клавиатуры с внутренней подсветкой. Они обеспечивают раздельную светодиодную индикацию для каждой зоны и индикацию состояния системы. Клавиатуры закрываются декоративной крышкой и имеют мягкий, нейтральный цвет, который сочетается практически с любым интерьером и текстурой стены. Клавиатуры потребляют ток до 40 мА. К системе можно подключить до 4 таких клавиатур.

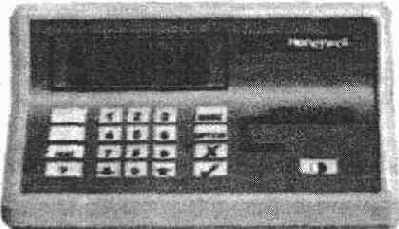

Алфавитно-цифровая клавиатура Alpha Р имеет жидкокристаллический дисплей с внутренней подсветкой, отображающий до 32 символов системных сообщений. Сообщения могут выводиться на английском, испанском, французском, итальянском, немецком, португальском, венгерском, чешском, польском или голландском языках. Клавиатура потребляет ток 64 мА. К системе может быть подключено до 4 клавиатур Alpha Р.



Цифровое устройство связи по телефонной линии позволяет производить набор и автодозвон по трем 18-значным телефонным номерам. Два номера используются для передачи сообщений о состоянии системы и событиях, третий предназначен для дистанционного программирования. Набор номера может осуществляться как тоновым, так и импульсным способом. Система обеспечивает передачу двойных, раздельных и резервных сообщений. Двойное сообщение передается по обоим телефонным номерам, по одному номеру либо по одному с использованием второго, как резервного. Для дистанционного программирования и приема сообщений от контрольных панелей по телефонной линии используется пакет программ Monitor II, работающий в среде Microsoft Windows. Это позволяет осуществлять доступ к базе данных емкостью до 900000 номеров, содержащей планы охраняемых помещений и сведения о пользователях. Пакет программ Monitor удобен для организации централизованных постов наблюдения.

Основные технические характеристики системы:

Напряжение питания, В............................................................. 220/16

Потребляемая мощность, Вт............................................................... 25

Аккумуляторная батарея (6, 5 Ахч), В................................................. 12

Форматы приема информации:

Fast «А», Гц............................................................................. 2300

Slow «В», Гц............................................................................ 1400

Sum Check, Гц.......................................................................... 1400

Sum Check, Гц.......................................................................... 2300

AdemcoDTMF, Гц................................................................... 1400

Форматы сообщений:

3/1................................................................................... Extended

4/2.................................................................... CFSK III, SumCheck

Габаритные размеры, MM..................................................... 267х262х74



Масса, кг......................................................................................... 2, 1

Дополнительно система комплектуется герметичной аккумуляторной батареей типа 1265 с напряжением+ 12 В и емкостью 6, 5 ASч, телефонным проводом типа 9. Х PC/F с 8-штырьковым разъемом, блоком управления системой при помощи ключа типа 2310 KEY, выходным модулем для управления внешними устройствами типа 2300 DVR, замком Panel Lock с ключом для закрывания корпуса контрольной панели, датчиками открывания корпуса и снятия со стены типа Tamper Kit.

Восьмизоновые контрольные панели System 238/238i с устройством связи

Система 238i — это многоцветная экономичная контрольная панель фирмы С&К. Программирование системы может производиться с центральной станции управления или при помощи пульта управления на месте, что значительно упрощает монтаж и наладку системы. Внешний вид клавиатур контрольных панелей System 238/238i показан на рис. 2. 61.




Рис. 2. 61. Клавиатуры контрольных панелей System 238/238i

Особенности системы следующие.

Восемь полностью программируемых зон, включая одну специальную зону для детекторов с питанием по шлейфу, три зоны подачи сигнала тревоги с клавиатуры.

Передача сообщений по телефонной линии. Система поддерживает все основные форматы передачи сообщений по телефонной линии. Она совместима с автоответчиком. Передача происходит по одному или нескольким запрограммированным телефонным номерам. Может использоваться двукратная, раздельная или резервная передача информации.

Разнообразие стандартов передачи. В системе используется форматирование информации по стандартам: Fast «A» 2300 Гц; Slow «В» 1400 Гц; SumCheck 1400 Гц; SumCheck 2300 Гц; Ademco DYMF 1400 Гц; CFSK III. Форматы сообщений: 3/1 Extended; 4/2 CFSK III, SumCheck, 4+ 2 Ademco. Система обеспечивает защиту от неправильных и неполных соединений и специальную защиту от «пиратства».

Восемь кодов пользователей, состоящие от двух до пяти цифр с независимыми уровнями приоритетов. Коды устанавливаются хозяином или администратором (он же первый пользователь). Предусмотрена возможность использования кода «гостя» (временный код с длительностью действия до 15 дней).



Регулируемые временные задержки входа/выхода. Имеется возможность регулирования задержки входа и выхода на время от 10 до 300 с.

Сообщения системы:

> о состоянии контролируемых зон: нарушение, неисправность, исключение зоны из охраны, восстановление зоны;

> о пользователях системы: прерывание пользователем тревоги, снятие и постановка на охрану;

> о состоянии системы: отключение переменного напряжения, разряд аккумуляторной батареи, ошибка при дозвоне, переустановка системы, завершение программирования, перегорание предохранителя.

Совместно с системой используются два типа клавиатуры. Светодиодная клавиатура 238 Led Р привлекательна, имеет небольшие клавиши с внутренней подсветкой, обеспечивает раздельную светодиодную индикацию для каждой зоны и индикацию состояния системы. Она потребляет ток до 40 мА. К системе подключаются до 4 клавиатур Led Р.

Клавиатура типа Alpha Р с аналого-цифровым жидкокристаллическим дисплеем и внутренней подсветкой позволяет отобразить до 32 символов. Сообщения могут выводиться на десяти языках. Клавиатура потребляет ток до 64 мА. К системе можно подключить до 4 клавиатур Alpha Р.

Система содержит специальную защиту от «пиратства», которая защищает систему от несанкционированного проникновения в нее и от самовольного перепрограммирования при отключении питания.

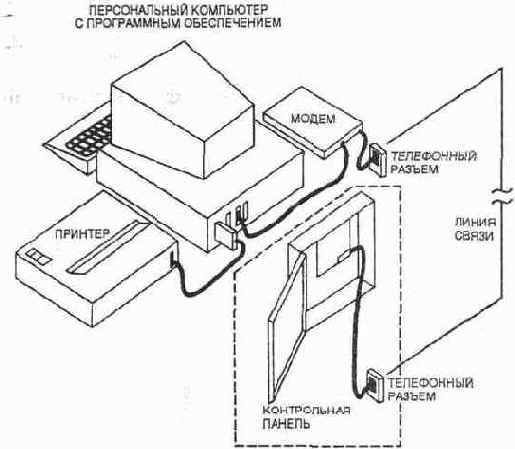

Типичная система наблюдения, которая показана на рис. 2. 62, использует основные стандарты передачи информации по обычной телефонной сети, связывающей систему с персональным компьютером.




Рис. 2. 62. Вариант централизованной системы наблюдения с контрольной панелью System 238

Основные технические характеристики панелей System 238/238i:

Напряжение питания, В........................................................... 220 /16, 5

Потребляемая мощность, Вт............................................................... 25

Аккумуляторная батарея (6, 5 Ахч), В................................................. 12

Выход сирены:

напряжение, В...................................................................... 9, 5—14



ток, А.......................................................................................... 1, 5

Потребляемый ток в режиме покоя, мА.............................................. 100

Потребляемый ток во режиме набора, мА........................................... 120

Время реагирования (программируется), мс.................................. 5 — 750

Габаритные размеры:

модель 238, мм................................................................. 267х262х74

модель 238i, мм................................................................ 313х268х79

Масса:

модель 238, кг.............................................................................. 2, 1

модель 238i, кг............................................................................. 2, 5

Для дистанционного программирования с помощью персонального компьютера используется программное обеспечение Commander II. Для слежения за состоянием системы и дистанционного программирования используется программное обеспечение Monitor II. Имеется устройство для защиты программного обеспечения.


Прибор предназначен для контроля восьми


2.3.10. Прибор приемно-контрольныи охранно-пожарный «Аккорд-2»

Прибор предназначен для контроля восьми шлейфов сигнализации как в автономном режиме с подачей звукового и светового сигналов, так и с передачей тревожного извещения на пульт централизованного наблюдения по одной или двум выделенным или занятым телефонным линиям.

Прибор «Аккорд-2» является усовершенствованным вариантом прибора "Аккорд" с расширенными функциональными возможностями. Он применяется как автономная или централизованная система для охраны объектов (магазинов, офисов, сберкасс, складов, коттеджей, квартир и т. п.).

Режимы работы прибора:

> режим частичной охраны — контроль двух, четырех или шести ШС (пожарная и тревожная сигнализация);

> режим полной охраны — контроль всех восьми шлейфов;

> режим входа/выхода.

В этих режимах состояние тревоги сопровождается выдачей тревожного извещения при нарушении ШС или вскрытии прибора путем размыкания контактов реле или передачи модулированных ВЧ сигналов по системе «Атлас-3», «Атлас-б»; включением встроенной (12 В, 90 дБ) или внешней (220 В) сирен и внешнего светового оповещения (лампа 220 В).

Прибор обеспечивает задержку на включение оповешателей при входе и блокировку извещателей при выходе.

«Аккорд-2» имеет восемь шлейфов сигнализации, из них:

> ШС1, ШС2 — шлейфы охранной сигнализации с возможностью установки времени задержки включения звуковых и световых оповещателей;

> ШСЗ — ШС8 — шлейфы охранной или пожарной сигнализации с возможностью питания по шлейфу извещателей типа «Волна-5» (до 2-х штук), ДИП-3 (до 10 штук).

В шлейфы могут включаться магнитоконтактные датчики (СМК, ИП-105, ИО-102 и т. д.), извещатели с релейным выходом («Аргус», «Фотон», «Эхо» и т. п.) и извещатели с питанием по шлейфу ( «Окно», «Волна-5», ДИП-3 и т. п.).

Прибор имеет отдельный выход+ 12 В, рассчитанный на ток нагрузки 150 мА, для питания извещателей, а также встроенную сирену мощностью 100 дБ (+ 12 В, 0, 25 А).

Существует несколько вариантов работы прибора «Аккорд-2»:



> постановка на охрану с закрытой дверью с ограниченным временем выхода (30, 60 или 120с);

> постановка на охрану с открытой дверью с неограниченным временем выхода (до закрывания двери);

> при снятии с охраны после нарушения ШС1 время включения оповещателей может быть ограничено (30, 60 или 120 с).

Выбор вариантов происходит автоматически в зависимости от положения входной двери (шлейф ШС1).

Связь с ПЦН может осуществляться либо по четырем каналам — четыре релейных выхода; либо двум — два релейных выхода или два канала с высокочастотным уплотнением «Атлас-3»; либо по одному каналу с высокочастотным уплотнением «Атлас-6».

Для визуального контроля за состоянием системы служат индикаторы:

> текущего состояния и памяти тревог по каждому ШС;

> индикатор состояния встроенного аккумулятора (включается кнопкой «Контроль»);

> индикатор наличия напряжения питания 220 В:

> индикатор неотключаемой памяти тревог (12±6 мин) по ШС5 и ШС6 (тревожная сигнализация);

> выносные светодиодные индикаторы состояния и памяти тревог по каж дому ШС. К прибору подключаются различные звуковые и световые оповещатели:

> встроенная сирена (12В, 250 мА, 100 дБ);

> выносная сирена (12 В, до 300 мА; 220В, 40 ВхА);

> светодиодный блок выносных индикаторов;

> выносная лампа 220 В мощностью 25 Вт.

Питание прибора осуществляется от сети 220 В (+ 10%... -15%), 50 Гц. Имеется внешнее резервное питание+ 12 В или+ 24 В, а также встроенный аккумулятор емкостью 1 Ахч или 3 Ахч (24 часа работы) с автоматическим подзарядом и контролем разряда (время работы в режиме частичной охраны 8 часов).


Прибор приемно-контрольный охранно-пожарный «Аккорд»


2. 3. 9. Прибор приемно-контрольный охранно-пожарный «Аккорд»

Прибор предназначен для автономной или централизованной охраны квартир, коттеджей, офисов, магазинов, складов, пунктов обмена валюты и т. п. Он обеспечивает контроль четырех шлейфов сигнализаций (ШС) как в автономном режиме с подачей звукового и светового сигнала, так и с передачей тревожного извещения на пульт централизованного наблюдения (ПЦН) по телефонной линии. Пример использования прибора показан на рис. 2. 73. Прибор контролирует 4 шлейфа сигнализации:

> охранный с задержкой включения встроенной сирены (тревога на пульт передается мгновенно при нарушении любого шлейфа);

> охранный (возможно питание от шлейфа извещателя «Волна-5»);

> тревожный (кнопка тревоги) с 15-минутной памятью состояния тревоги;

> пожарный (возможно питание от шлейфа до 5 дымовых датчиков).

Управление режимом работы прибора осуществляется либо переключателем на приборе, либо с выносного шифроустройства четырехзначным кодом (рис. 2. 74). Режимы работы прибора:

> режим частичной охраны — контроль одного (пожарный ШС4) или двух (тревожный ШСЗ и пожарный ШС4) шлейфов;

> режим полной охраны — контроль всех четырех шлейфов;

> режим входа/выхода.

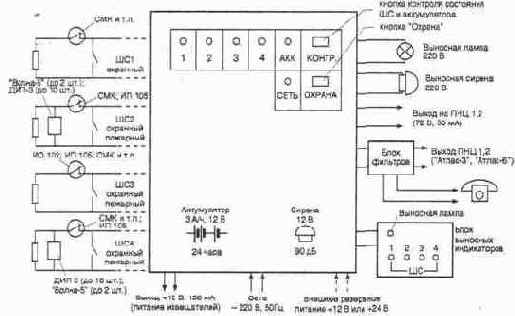

Рис. 2.73. Структурная схема использования прибора «Аккорд»

В этих режимах состояние тревоги сопровождается выдачей тревожного извещения при нарушении ШС или вскрытии прибора путем размыкания контактов реле или передачей модулированных ВЧ сигналов по системе "Атлас-3", "Атлас-6"; включением встроенной (12 В) или внешней (220 В) сирен и внешнего светового оповещателя (лампы 220 В или 24 В).


Рис. 2.74 Прибор «Аккорд»

При входе на объект прибор обеспечивает задержку на включение оповещателей, а при выходе — блокировку сигналов от датчиков на время, необходимое для-выхода и закрывания двери.

Кроме шлейфов сигнализации ШСЗ, ШС4, описанных выше, в приборе используются еще два шлейфа:

> ШС1 — шлейф охранной сигнализации с задержкой включения звуковых и световых оповещателей;


> ШС2 — шлейф охранной или пожарной сигнализации с возможностью

питания извещателей по шлейфу (постоянным напряжением 24 В). Существует несколько вариантов работы прибора. "Аккорд":

> постановка на охрану с закрытой дверью с ограничением времени выхода (10-50 с);

> постановка на охрану с открытой дверью с неограниченным временем выхода (до закрывания двери);

> при снятии с охраны после нарушения ШС1 время до включения оповещателей ограничено (10—50 с).

Выбор вариантов происходит автоматически: если при нажатии кнопки «Охрана» шлейф ШС1 разомкнут (дверь открыта), то включение режима охраны произойдет через 10 с после восстановления ШС1 (закрывание двери). Если ШС1 замкнут (дверью закрыта), то режим охраны включится через 10—50 с.

Прибор имеет автоматически подзаряжаемый аккумулятор, который обеспечивает автономную работу в течение 12 час. В комплект поставки входит блок выносных светодиодных индикаторов состояния каждого шлейфа. Возможно подключение внешней сирены и сигнальной лампы.

В конструкции прибора учтен многолетний опыт специалистов вневедомственной охраны, поэтому функции прибора легко адаптируются к условиям конкретного объекта.

Прибор имеет габаритные размеры 300х246х82 мм и сохраняет работоспособность при температуре -30...+ 50°С.


Радиосистемы безопасности фирмы Scantronic


Фирма Scantronic предлагает широкий спектр приемников и передатчиков, из которых легко собрать необходимое оборудование для конкретного применения. Все изделия изготовлены с использованием современной полупроводниковой и микропроцессорной технологий в условиях строгого контроля за сборкой и качеством, чем обеспечивается их высокая надежность.

Все радиосистемы работают на частоте профессиональных служб безопасности 173, 22511 МГц в узкой полосе частот. Радиосистемы Scantronic — это семейство частотно-модулированных передатчиков и гетеродинных приемников с двойным преобразованием частоты, для которых характерным является применение модулей памяти и батарей с большим сроком службы. Эти высокоселективные радиосистемы, игнорирующие любые нежелательные сигналы, способны более надежно декодировать принимаемые сообщения, чем другие системы. Все элементы радиосистем имеют современный дизайн (рис. 2. 86)

В качестве примера кратко рассмотрим особенности систем безопасности Scantronic серии 4600.


Рис.2.86 Система безопасности Scantronic

Системы серии 4600

Особенности систем:

> 8-зоновая панель управления со звонком;

> все зоны с программным управлением;

> дополнительная возможность программирования зон по радиоканалу;

> запоминание состояния тревоги по зонам;

> защищенность клавиатуры от несанкционированного использования;

> батареи емкостью 2, 1 Ахч обеспечивают непрерывную работу системы в течение 15 часов;

> уникальная программа обнаружения ошибок (или неисправностей);

> имеют полный набор охранных датчиков.

Системы включают в свой состав полный набор передатчиков и приемников для любых применений, 5 типов передатчиков «Тревожная кнопка», включая «наклонный» блок переключения, двухканальный приемник, совместимый со всеми панелями управления, восьмиканальный приемник (с возможностью расширения до 64 каналов), питаемый от магистрали или от источника+ 12 В, программируемый многофункциональный передатчик 4603. С помощью стандартного передатчика КТ4602 или подвесного блока 4601 аппаратура систем позволяет контролировать площадь в радиусе до 900 м.


Система Multiscan 4660

Особенности системы:

> изготовлена по современной технологии;

> передатчик на 512 дуплексных каналов;

> широкий спектр применения ( вызов обслуживающего персонала, безопасность персонала или диспетчерское управление);

> совместима с другими моделями серии 4600;

> сообщения выдаются на одном из семи языков;

> 2 типа блоков дистанционного дисплея;

> 32-х символьный ЖК дисплей, используемый в качестве дистанционного.

Имеется возможность подключения с помощью обычной трехпроводной шины до 7 дистанционных дисплеев. Система совместима с большинством систем пейджинга, имеет выход на принтер и интерфейс RS-232. Multiscan 4660 совместима с моделями 4600 и Viper.

Широкий спектр радиоборудования позволяет реализовать практически любую конфигурацию системы для конкретного применения, например: защита удаленного пользователя, работающего без помощника или оставшегося без него (детектор наклона определит падение человека на землю, а радиопередатчик сообщит об этом в центр управления); управление на производстве (системы управления механизмами); коммерческая безопасность (радиосистема способна защитить каждую картину в музее); использование в больнице (для вызова персонала).

Разновидности моделей передатчиков, приемников и антенн радиосистем безопасности фирмы Scantronic приведены в табл. 2. 6.

Таблица 2. 6. Разновидности радиосистем фирмы Scantronic

Наименование изделия

Назначение

Передатчики

4601-50

Подвесной передатчик

4601-55

Подвесной передатчик с короткой антенной

4602-55

Переносной передатчик, работающий на большом расстоянии

4604-60

Универсальный передатчик с программным управлением

4603-55

Контактный передатчик с постоянным магнитом

4605-55

Триггер/Т для панели 4600, двухканальный передатчик

4606-55

Аналог 4602 с «наклонным» переключателем и звуковым сигналом

4608

Пассивный И передатчик непрерывного действия

4609

Четырехканальный передатчик, работающий на большом расстоянии с питанием+ 12 В

Приемники



4600

8-зоновая панель управления

4612

Двухканальный приемник

4613

Переключатель напряжения 240 В мощностью 1, 5 кВт

4618-50

8-канальный блок с программным управлением

4618-55

Встроенная плата реле для модели 4618-50/60

Окончание таблицы 2. 6

Наименование изделия

Назначение

Приемники

4618-60

Модель 4618-50 на 240 В

4619-50

8-канальный расширительный блок для модели 4618-50/60

4660

Мультисканирующий 512-зоновыйриемник

4670-00

Передатчик вызова обслуживающего персонала

4670-01

Передатчик вызова обслуживающего персонала

4670-02

Передатчик вызова обслуживающего персонала

4661

Аналог модели 4660

4662

Терминал оператора для модели 4660

Антенны

4594

Четвертьволновая штыревая антенна BNS

4595

4-х элементная направленная антенна YAGI

4597

Полуволновый диполь

4598

Четвертьволновая спиральная антенна

4599

Четвертьволновая спиральная антенна


Система безопасности САКС-


Система САКС-2М представляет собой устройство сбора и обработки информации, поступающей от различных средств обнаружения и контроля. К таким средствам относятся: охранные и пожарные датчики различных типов, ТВ камеры, электроуправляемые замки, освещение, вентиляция, системы пожаротушения, системы ограничения доступа и др.

В современной терминологии такие системы называют интегрированными, т. е. способными принимать сигналы и управлять всем спектром современных охранных устройств.

Система САКС-2М обеспечивает:

> точное определение места срабатывания любого средства обнаружения, выдачу звукового и светового сигнала, указание типа сработавшего устройства;

> регистрацию местоположения и времени срабатывания средств обнаружения и тревожных кнопок;

> контроль за состоянием коммуникационных линий и работоспособностью средств обнаружения;

> разнообразие способов постановки и снятия с охраны отдельных устройств или их групп;

> регистрацию всех событий, происшедших в системе, и возможность их просмотра за определенный промежуток времени;

> управление различными устройствами реагирования (блокировка дверей,

включение телекамер, систем пожаротушения, вентиляции и др.). САКС-2М — это программно-аппаратный комплекс, в состав которого входят: персональный компьютер IBM PC (с процессом не ниже Intel 386) с комплектом программ, приемная станция и адресные блоки на 6 зон (входов) каждый. Общее количество сигналов, принимаемых одной станцией, 1536.

Допускается использовать расширение до четырех одновременно работающих станций, что в итоге позволяет подключить к системе до 6144 перечисленных выше охранных устройств. В системе принята шлейфовая структура коммуникационных линий и передача сигнала в цифровой форме, что существенно упрощает ее монтаж.

Благодаря использованию в системе персонального компьютера, стандартные функциональные возможности подобных систем расширяются за счет используемого программного обеспечения. К таким возможностям относятся:

> получение поэтапных графических планов объекта охраны. На плане можно отобразить объект с прилегающей к нему территорией, подъезды к нему, поэтапные планы объекта, входы и выходы на этапах, план помещения и т. д.;


> вывод справочной информации о средстве обнаружения, рекомендаций по ликвидации создавшейся ситуации и любой другой полезной информации;

> ввод и хранение информации о принятых мерах и действиях персонала при возникновении тревожной ситуации;

> автоматическое управление различными устройствами реагирования без участия оператора;

> запись, обработка и анализ видеоизображений.

Программное обеспечение системы реализовано на языке Borland C++ под управлением операционной системы MS-DOS (версия 2. 0 и выше) для IBM совместимых компьютеров.

Максимальное число охраняемых помещений зависит от числа адресных датчиков, устанавливаемых в них. Под адресным датчиком подразумеваются собственно датчики и адресное устройство, обеспечивающее их идентификацию в сети.

Микропроцессорная логика позволяет работать системе без компьютера. При этом она может быть дополнительно укомплектована индикаторным светодиодным экраном или монитором, облегчающими работу оператора при отсутствии компьютера.

Вариант использования системы представлен на рис. 2. 53. Микропроцессорная логика, блочный подход к формированию аппаратной части, кодирование информации по уровням сложности делают систему весьма гибкой и адаптированной к широкому спектру объектов, начиная от мелких, на несколько десятков шлейфов, до очень крупных — на несколько тысяч шлейфов.

Удачные программные и аппаратные решения позволяют использовать любые типы датчиков, радиосвязь и реализовать охранные функции классическим способом (по проводам), предусмотрена возможность использования спутниковой связи, что позволяет оператору эффективно вести охрану объектов, расположенных на большой площади, с помощью мобильных патрулей.

Требуемая степень надежности системы достигается дублированием сложных блоков, т. е. ретранслятора и устройства сопряжения. В системе электропитания САКС-2М предусмотрено переключение источников питания: с сети переменного тока напряжением 220 В на питание от резервных аккумуляторов,




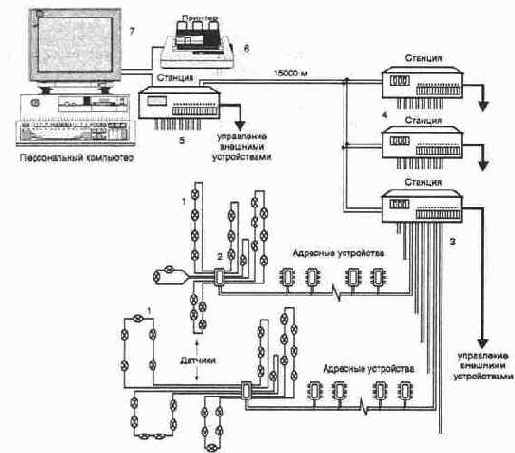

Рис. 2. 53. Вариант использования системы САКС-2М:



1 — охранные или пожарные датчики (любого типа); 2 — адресные устройства с шестью входами (1 — 32 на каждый шлейф); 3 — охранные шлейфы (8 шлейфов на 1 станцию); 4 — локальные приемные станции (1—8); 5 — центральная приемная станция; 6 — принтер; 7 — персональный компьютер

обеспечивающих непрерывную работу в течение не менее 72 часов. Основные технические характеристики системы САКС-2М:

Максимальное число адресов, обслуживаемых системой................... 12288

Максимальное число адресов на 1 локальную станцию..................... 1536

Количество шлейфов на 1 станции....................................................... 8

Максимальное число адресных устройств на 1 шлейф.......................... 32

Количество входов (адресов) на 1 адресное устройство......................... 6

Максимальное расстояние между станциями, м............................... 10000

Максимальная длина шлейфа, м....................................................... 500

Напряжение питания:

промышленная сеть, В........................................................ 220 ±15%

аккумуляторная батарея, В.................................................... 12± 10%

Напряжение в охранных шлейфах не более, В.................................. 13, 2

Напряжение в линии станция-станция не более, В................................ 27

Потребляемая мощность (1 станция) не более, Вт............................. 1150

Время передачи сигнала не более, с.................................................... 0, 5


Система идентификационных карточек Excel Photo ID


2.2.9. Система идентификационных карточек Excel Photo ID

Система Excel Photo ID фирмы Honeywell Inc. (США) использует идентификационные карточки с фотографическими изображениями, обеспечивает их изготовление, обработку и хранение в удобной для использования базе данных. Особенности системы:

> проста в использовании и обучении;

> поддержка усовершенствованных цифровых технологий сканирования и сжатия изображений;

> соответствие стандарту качества.

Система Excel Photo ID позволяет получить цветные идентификационные карточки с фотографиями (рис. 2. 48) и хранить изображения в графической базе данных. Она может производить поиск необходимых данных, обновлять информацию, заново печатать карточки, формировать отчеты и отслеживать изменения информации о персонале. Система проста в обслуживании. Даже начинающий пользователь компьютера уже через несколько минут работы может научиться самостоятельно изготавливать высококачественные идентификационные карточки. Изображения и подписи подвергаются сжатию с использованием улучшенных алгоритмов и хранятся вместе с информацией о владельце карточки.


Рис. 2. 48. Удостоверение с фотографией, изготовленное с помощью системы Excel Photo ID

Система создана по принципу открытых систем, она совместима с несколькими промышленными стандартами и имеет соответствующие интерфейсы, что обеспечивает более широкий выбор аппаратных средств и оправдывает вложенные в нее средства при постоянном развитии техники. Она совместима с большинством моделей плат обработки изображений и принтеров, а также поддерживает карточки любых форматов, обеспечивает связь по сети между компьютером главной рабочей станции обработки изображений и рабочими местами просмотра изображений.

База данных настраивается на конкретного потребителя. По желанию можно добавлять или удалять поля записей и изменять стандартное размещение информации на экране, что позволяет сделать базу данных по-настоящему индивидуальной. Благодаря использованию оболочки Windows, сбор и обновление информации о сотрудниках производится быстро и легко. Внешний вид идентификационных карточек и размер изображения можно изменить по желанию пользователя.


Система позволяет перемещать базу данных Excel Photo ID в другую компьютерную систему в стандартном формате ASCII, что дает возможность использовать эту информацию для всей организации или предприятия. Она имеет встроенную интерактивную подсказку (Help), что уменьшает расходы на обучение персонала.

Система позволяет контролировать возможность просмотра и изменения базы данных при помощи процедуры регистрации пользователя на каждом компьютере системы. Каждому пользователю присваивается идентификатор и пароль, благодаря которым он получает индивидуальные права доступа.

Система Excel Photo ID поддерживает сети промышленных стандартов:

локальную сеть Ethernet и сетевой протокол TCP/IP. Это наиболее распространенные сетевые стандарты, благодаря поддержке которых система Excel Photo ID может подключаться к существующим локальным и глобальным информационным сетям. Предусмотрена возможность пакетной печати.

Системы Excel Photo ID могут быть объединены через локальную или глобальную информационную сеть с системой ограничения доступа и охраны Honeywell, Excel Security Manager (XSM R515). Изображения, полученные в системе Excel Photo ID, могут просматриваться на рабочих местах операторов XSM.

Система предоставляет стандартные формы отчетов: список сотрудников, включая фотографии; статус изменения карточек; операции в системе; статус базы данных. Имеется возможность создавать свои собственные отчеты, используя информацию о владельцах карточек, изображения, информацию о действиях операторов и конфигурации системы.

Предусмотрено множество различных способов для легкого и быстрого поиска в базе данных конкретного владельца карточки. Поиск может производиться с использованием полей ключей, по имени и фамилии владельца карточки из списка или путем просмотра ряда уменьшенных изображений.

Система Excel Photo ID поддерживает практически неограниченное количество рабочих мест, принтеров, вариантов оформления карточек, размеров карточек, полей записей базы данных, отчетов. Она обеспечивает возможность использования устройств обработки изображений, обладающих наилучшим разрешением, за счет поддержки интерфейса управления средствами мультимедиа (MCI) системы Windows и интерфейса Twain.



Высококачественные изображения, как правило, при хранении занимают большой объем дискового пространства. За счет использования улучшенного метода сжатия изображения и формата FIF с регулируемым коэффициентом сжатия, система Excel Photo ID позволяет максимально использовать имеющееся пространство на диске. Сжатие может выполняться несколькими путями: по запросу, автоматически во время захвата изображения, в назначенное время, при отсутствии обращений в течение определенного времени.

Кроме тех достоинств, что перечислены выше, система Excel Photo ID позволяет использовать ее для изготовления таких документов, как:

> карточки сотрудников;

> удостоверения с фотографиями;

> удостоверения для бесплатного проезда в транспорте;

> студенческие билеты;

> водительские удостоверения;

> членские билеты;

> карточки медицинского страхования.

Систему также можно использовать для составления телефонных справочников, описей, для учета постоянных клиентов и т. д.


Система охранной сигнализации Intelliguard


Система охранной сигнализации Intelliguard 9000 фирмы Honeywell (США) разрабатывалась с единственной целью — удовлетворить потребности в охране учреждений максимально экономичным образом. Особенности системы:

> многофункциональная защита;

> охрана отдельных зон (до 8 зон);

> отдельные точки защиты (до 512 точек);

> доступ по коду (до 99 кодов);

> несколько центров управления (до 4 центров);

> локальное управление (до 8 клавиатур);

> независимые программируемые выходы (до 30 выходов).

Благодаря программному обеспечению, построенному по принципу зонального управления, Intelliguard 9000 подходит для любого типа помещений, вне зависимости от сложности структуры здания или расписаний.

Система поддерживает до восьми зон охраны, восьми локальных клавиатур управления, четырех командных центров управления, до 512 отдельных охранных точек, включая контакты дверей, кнопки тревоги и различные датчики, например датчики движения, температуры, ионизации и сейсмодатчики. При обнаружении тревоги система определяет зону, которая подверглась вмешательству. Скрупулезно выполненное программное обеспечение и надежность проверенных электронных компонентов делают эту систему уникальной. Гибкость является основным достоинством системы.


Рис. 2. 54. Пульт управления


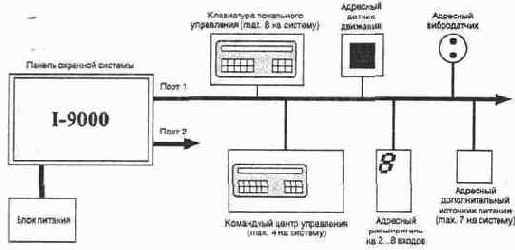

Рис. 2. 55. Структурная схема системы Intelliguard 9000

Intelliguard 9000 может опознавать до 100 пользователей, идентифицируя их по коду доступа. Более того, каждый пользователь имеет персональный код, который он может изменять в любое время без предварительного предупреждения.

Охрана отдельных зон позволяет защищаться от внутренних и сторонних нарушений. В системе предусмотрена возможность брать под охрану и снимать с охраны до восьми различных зон здания независимо друг от друга, что позволяет осуществлять доступ в одну зону, в то время как остальные будут оставаться под охраной. Пульт управления системы представлен на рис. 2. 54. Любая зона охраны может быть связана с другой так, что охрана ее автоматически отключится при разрешении доступа в последнюю.


Чтобы не допустить несанкционированного использования системы, каждый раз при ее включении необходимо ввести персональный код доступа (идентификатор и собственно код). Для зон повышенной безопасности может использоваться двойной код доступа. Возможно назначение до 100 отдельных кодов доступа.

Структурная схема системы Intelliguard 9000 приведена на рис. 2. 55.

К одной панели можно подключить до четырех центров управления, что позволяет осуществлять контроль за системой из нескольких различных мест. Регистратор событий автоматически запоминает все события и идентификаторы пользователей для обеспечения контроля за ними. Все события запоминаются с указанием даты и времени. В период охраны отдельные точки можно отключить, сохранив защиту остальных точек. Каждое неисправное устройство включается индивидуально. Система имеет функцию тестирования своего состояния.

Пользователь может задавать время прохода из центра управления системы. В зависимости от требований к охране и расположения помещений задается локальный или контролируемый режим работы. Внешние устройства звуковой сигнализации могут устанавливаться снаружи здания для оповещения о срабатывании системы.

Система Intelliguard 9000 имеет резервное питание, которое осуществляется от аккумуляторной батареи и включается в случае сбоев в сетевом питании. Заряд батарей и контроль за его уровнем осуществляется с помощью двухуровневого зарядного устройства.

Основные технические характеристики системы:

Размеры:

блок управления, см........................................................... 37х27х7, 5

центр управления, см........................................................... 25х14х9

Напряжение питания:

первичное (50 Гц), В..................................................................... 26

вторичное (постоянное), В............................................................. 12

аккумуляторная батарея, Ахч.......................................................... 7

Протокол коммуникации............................................................. RS-485

Диапазон рабочих температур, °С.................................................. 0—49

Влажность при температуре 30°С, %............................................... 5—95


Системы контроля доступа серии PERCo-MS-


2.2.4. Системы контроля доступа серии PERCo-MS-1000

Системы контроля доступа серии PERCo-MS-1000 с использованием пластиковых карточек вместо ключей и пропусков предназначены для решения задач обеспечения безопасности и дисциплины. Системы этой серии являются оптимальным выбором, если задачи рациональной организации труда выходят за рамки простого ограничения доступа и необходимо:

> определить для сотрудников не только помещения, в которые разрешен доступ, но и время, в которое этот доступ можно осуществить;

> иметь информацию о том, что происходит в помещениях или на территории;

> обеспечить выполнение охранных функций.

Системы эффективны при установке на входе в различные учреждения, начиная с оборудования наружной двери небольшого офиса и до оснащения проходной предприятия. Они устанавливаются также на двери кабинетов и других внутренних помещений офисов, банков, учреждений, предприятий.

При оборудовании входных дверей и проходных особого внимания заслуживает то, что, помимо защиты от посторонних, имеется возможность контроля за соблюдением трудовой дисциплины.

При установке на дверях кабинетов и других внутренних помещений, помимо удобства пользования и престижного внешнего вида, большое значение приобретает возможность постановки помещения на охрану с помощью карточки и получение информации о последних событиях (например, кто последним входил в данное помещение, ставил/снимал его с охраны и т. д.).

При оборудовании системами серии 1000 нескольких объектов сотрудники могут проходить на различные объекты, используя одну и ту же карту.

Характеристика систем серии 1000

Любая система серии 1000 имеет возможность подключения к персональному компьютеру (ПК), что упрощает работу с ней и предоставляет пользователю дополнительные возможности. При оснащении нескольких помещений системами серии 1000 можно объединить системы в сеть, подключив их к одному компьютеру (рис. 2. 13).

Следует отметить, что все возможности систем по разграничению доступа и выполнению охранных функций могут быть реализованы и без ПК. Это чрезвычайно удобно в случаях, когда компьютер расположен далеко или не предполагается к использованию в целях контроля доступа.


Кроме того, достоинствами систем серии 1000 являются:

> широкий выбор моделей, различных по цене, что позволяет оптимизировать затраты на оборудование объекта;

> легкость и низкая стоимость монтажа систем;

> простота демонтажа и переустановки систем при переезде или изменении

назначения помещения.

В качестве исполнительных устройств в системах серии PERCo-MS-1000 используются электромеханические замки, турникеты, ворота, шлагбаумы и т. п. При организации линий контроля в качестве исполнительных устройств используются различные датчики.

Для идентификации пользователей используются бесконтактные или магнитные карты доступа.

Системы решают следующие задачи.

1. Разграничение доступа на объект:

> список сотрудников, имеющих право доступа на объект, устанавливается и может быть оперативно изменен ответственным лицом;

> имеется возможность указать, в какое именно время сотруднику разрешено входить в помещение или на территорию предприятия;

> для руководителей, ответственных лиц и охраны может быть разрешен проход в любое время («свободный доступ»);

> все события, в том числе входы/выходы сотрудников, запоминаются системой. Впоследствии эта информация может быть просмотрена, например, с целью контроля за соблюдением дисциплины (кто, когда пришел/ушел и пр.).

2. Охрана.

> в системах имеется специальный режим «Охрана». Ставить с помощью карточек помещение на охрану, снимать его с охраны могут только сотрудники с определенным уровнем доступа. Это позволяет




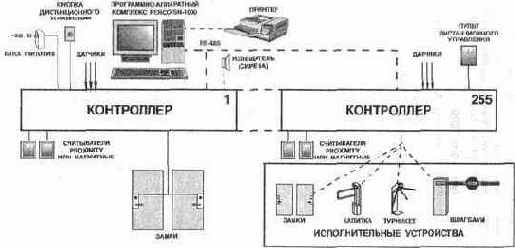

Рис. 2.13. Система контроля доступа серии PERCo-MS-1000

> разделить персонал на две (по уровню предоставляемого доступа) иерархические группы;

> в режиме «Охрана» в случае нештатных ситуаций система выдает сигнал тревоги;

> все тревоги, факты постановки/снятия помещения с охраны запоминаются системой и впоследствии могут быть просмотрены. Это позволяет осуществлять контроль в целях обеспечения безопасности.

Выбор модели системы серии PERCo-MS-1000

Система PERCo-MS-1103KD необходима для осуществления полного контроля за доступом в помещения с получением информации о том, кто и когда в него входил и выходил, без использования компьютера.



Контроллер этой модели имеет клавиатуру и дисплей, которые удобно использовать для занесения в систему и последующей корректировки списков сотрудников, имеющих право доступа в помещение, а также для просмотра информации о последних событиях. Системой можно оборудовать одну дверь с контролем входа или входа/выхода либо две двери с контролем входа. Система оснащена встроенными сиреной и аккумулятором. При необходимости ее можно подключить к компьютеру и объединить с другими системами серии 1000.

Применение системы PERCo-MS-1102 со встроенными аккумулятором и сиреной, но без клавиатуры и дисплея, является более дешевым вариантом при тех же функциональных возможностях, если планируется сразу подключить систему к компьютеру или объединить несколько систем в сеть.

PERCo-MS-1101 является еще более оптимальным и дешевым вариантом, если нет опасности пропадания сетевого питания и не нужна встроенная сирена.

PERCo-MS-1203KD с клавиатурой и дисплеем необходима для оборудования проходной с турникетом и организации контроля за перемещением персонала без использования компьютера. Эта универсальная мощная система также позволяет управлять шлагбаумом, воротами и другими исполнительными механизмами. При необходимости ее можно подключить к компьютеру и объединить в сеть с другими системами серии 1000.

Применение модели PERCo-MS-1201 без клавиатуры и дисплея будет более дешевым вариантом, если планируется сразу подключить систему к компьютеру или объединить в сеть с другими системами серии 1000.

Объединение систем серии PERCo-MS-1000

Для обеспечения дополнительного удобства эксплуатации систем контроля доступа серии 1000, их можно объединить в сеть, подключив к одному компьютеру.

Объединение систем предоставляет дополнительные возможности:

> централизованно формировать и редактировать списки сотрудников для каждого объекта;

> централизованно изменять установки систем, например время звучания сирены;

> - централизованно изменять режимы работы объектов, например ставить/снимать помещения с охраны.

Особенно это важно в случае, если на предприятии большое число объектов оборудовано такими системами.

К достоинствам объединения систем серии PERCo-MS-1000 в сеть следует отнести:

> единый принцип работы с системами различных моделей;

> легкость добавления к сети новых систем и увеличения числа контролируемых объектов;

> простое в использовании рускоязычное программное обеспечение.

Все это позволяет создавать и совершенствовать систему управления доступом, отвечающую потребностям конкретной организации.


Системы ограничения доступа фирмы International Electronics Inc


Фирма International Electronics Inc. (IEI) производит системы охраны и ограничения доступа на основе последних достижений науки и техники. Основным элементом этих систем является HUB-контроллер. Существует несколько разновидностей систем ограничения доступа, различающихся по своему назначению.


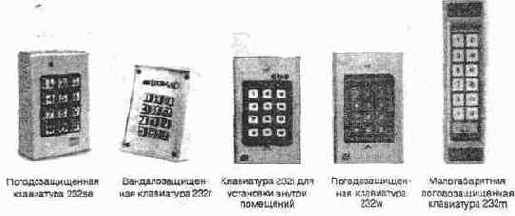

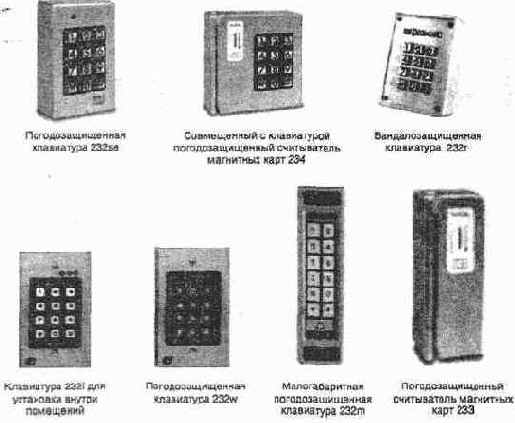

Рис. 2.42. Состав оборудования автономной системы контролера доступа серии Door Card Self-Contained Access Control.


Рис. 2.43. Состав оборудования системы Command 8 Control Series

Устройства этой серии (рис. 2. 44) обладают всеми возможностями приведенных выше систем.

Однако, в отличии от них, функции управления этой системы сосредоточены в отдельном модуле, размещенном, как правило, вне досягаемости пользователей. Этот модуль и называют HUB-контроллером (рис. 2. 45).


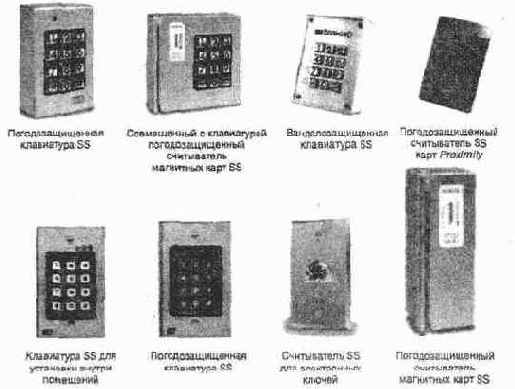

Рис .2.44 Устройства ограничения доступа Secured S Series


Рис. 2/45 HUB- контроллер

Программирование системы осуществляется как непосредственно с клавиатуры HUB-контроллера, так и с персонального компьютера, обеспечивая, таким образом, возможность гибкого конфигурирования системы под конкретные условия использования. Существует также возможность дистанционного программирования контроллера при помощи модема.

Конфигурация системы, использующей HUB-контроллер, представлена на рис. 2. 46.


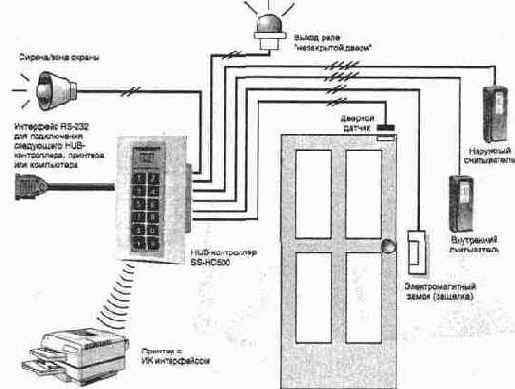

Рис. 2. 46. Конфигурация системы на основе HUB-контроллера

Особенности HUB-контроллера:

> вся управляющая электроника находится в отдельном блоке;

> обслуживает до 500 пользователей;

> работает с двумя считывателями;

> имеет часы реального времени;

> содержит буфер данных на 1000 событий;

> имеет И К выход для передачи информации на беспроводной принтер;

> имеет коммуникационный порт RS-232 (1200 бод) для связи с компьютером;

> реализует функцию «ввод кода под принуждением»;

> поддерживает 8 временных зон;

> может работать по расписанию для одной из 8 зон;

> поддерживает возможность работы в сети;

> имеет кнопку дистанционного управления замком;

> содержит программируемые по временному интервалу 4 выхода управления;


> предусмотрена возможность дистанционного управления с помощью модема.

Выходные реле блока управляют замком и включают звуковую или световую сигнализацию при взломе двери, при оставлении ее открытой и при попытке блокирования охраняемой зоны.

При монтаже расстояние от контроллера до считывателя или от контроллера до контроллера не должно превышать 30 м при двухпроводной линии, а при использовании экранированного кабеля — 150 м.

Основное реле контроллера коммутирует ток до 5 А, остальные — до 1 А при напряжении +24 В.

Фирма IEI производит весь спектр дополнительного оборудования для вышеперечисленных устройств (рис. 2. 47): программное обеспечение для Secured Series, инфракрасный принтер, блок питания в корпусе или без него, магнитные или бесконтактные карты, электронные ключи и многое другое.




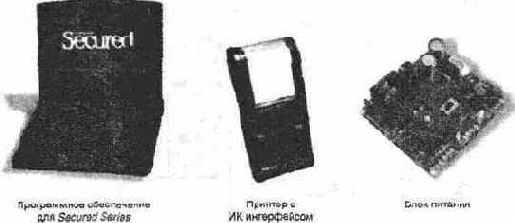

Рис. 2. 47. Дополнительные устройства фирмы IEI


Системы ограничения доступа компании Fermax


Для систем ограничения доступа компания Fermax (Испания) производит оборудование двух типов: локальные системы и цифровые многозоновые системы.

В локальных системах ограничение доступа осуществляется с помощью считывающего устройства и ключа, по предъявлению которого и осуществляется непосредственный доступ. В качестве ключа могут быть использованы бесконтактная идентификационная карта, ключ-кнопка или цифровая клавиатура. Считыватели могут программироваться во время использования или заблаговременно. Они предназначены для открывания дверей, снабженных электронными замками. При отсутствии идентификации система формирует сигнал тревоги. Локальная система — это удобство и безопасность за сравнительно низкую цену.

Цифровые многозоновые системы включают в свой состав необходимое количество локальных систем и осуществляют их взаимодействие. Цифровые системы, кроме свойств локальных систем, обладают также такими возможностями, как определение неисправных зон, разграничение зон по времени, разрешение доступа и фиксирование времени, даты и кода доступа.

Локальная система на основе бесконтактных идентификационных карточек

Эта система предназначена для организации ограничения доступа в офисы, квартиры, гаражи и другие помещения. Она прочна, легка в установке, проста в использовании, что весьма немаловажно при ее монтаже в гимнастических залах, спортивных аренах, концертных залах и галереях, в частных клубах и в других местах, где необходимо осуществлять контроль доступа в помещение.

В состав локальной системы входят:

> бесконтактная идентификационная карточка;

> Считыватель;

> устройство для программирования;

> - источник питания;

> дверной электронный замок.

Бесконтактная идентификационная карточка по своим размерам напоминает кредитную, магнитную или таксофонную карточку (рис. 2. 17). Она не требует встроенного источника питания и проста в обслуживании.


Рис. 2. 17 Идентификационная бесконтактная карточка

Каждая карточка имеет уникальный код, предотвращающий возможность его копирования. Все карточки имеют узкую магнитную полоску для дополнительного применения. При необходимости карточка может находиться внутри бумажника — нет надобности вынимать ее, чтобы открыть дверь. Достаточно поднести бумажник к считывателю, который производит идентификацию карточки, на расстоянии до 8 см.


Считыватель состоит из считывающего устройства и контроллера, объединенных в одном корпусе (рис. 2. 18), и может устанавливаться как снаружи, так и внутри помещения.




Рис. 2. 18 Считыватель бесконтактных карточек

Корпус считывателя имеет ударопрочную конструкцию, предохраняющую устройство от постороннего вмешательства. Открывание двери сопровождается включением зеленого светодиода на передней панели считывателя и звуковым сигналом. Контроллер считывателя способен идентифицировать до 475 идентификационных карточек-ключей.

Устройство для программирования (программатор) карточек-ключей и контроллера считывателя (рис. 2. 19) не является обязательным для локальной




Рис. 2. 19 Программатор карточек-ключей и контроллера считывателя

системы ограничение доступа. Его рекомендуется использовать только для улучшения сервисных возможностей локальной системы.

Программатор используется только в том случае, когда необходимо запрограммировать новую идентификационную карточку-ключ или удалить из памяти контроллера считывателя код утерянной карточки.

Для питания системы используются два типа источников питания (рис. 2. 20). Основной источник питания (справа на рисунке) рассчитан на ток нагрузки до 1, 5 А и постоянное напряжение 12 В. Его корпус выполнен из огнеупорного ударопрочного материала. Резервный источник питания имеет те же самые характеристики, что и основной. Он предназначен для питания системы при отключении основного источника и в автономном режиме работы системы обеспечивает не менее 400 срабатываний замка.




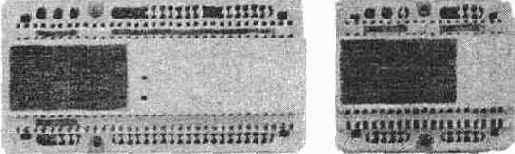

Рис. 2. 20. Источники питания локальной системы

Локальные системы компании Fermax работают с различными открывающими устройствами, например с автоматическими гаражными воротами или турникетами.

Схема подключения локальной системы представлена на рис. 2. 21. Основные характеристики локальной системы:

> обслуживает до 175 пользователей;

> имеет дистанционное управление замками с помощью кнопки;

> осуществляет управление открыванием дверей;




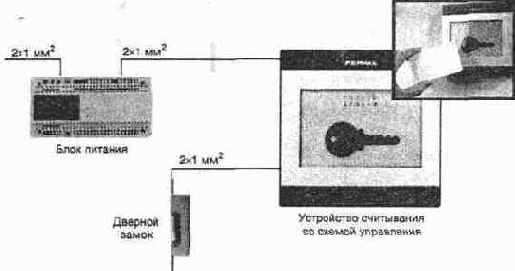

Рис. 2. 21. Схема подключения локальной системы



> программируемое время разрешения доступа;

> исключает возможность копирования карточек;

> использует считыватель, пригодный для внутреннего и наружного приме нения, выполненный в ударопрочном и огнеупорном корпусе;

> позволяет считывать код карточки на расстоянии до 8 см.

Локальная система с использованием технологии компании Dallas

Система предназначена для организации ограничения доступа в офисы, на стоянки или в лифты. Система активизируется, в отличие от описанной выше, только при контакте кодового ключа со считывателем.

Для организации системы ограничения доступа с использованием контактного кодового ключа необходимы следующие устройства:

> электронный кодовый ключ;

> контактный считыватель;

> контроллер;

> программатор;

> источник питания.

Электронный кодовый ключ выполнен по технологии компании Dallas. В ударопрочном и влагозащищенном корпусе, оформленном в виде брелка (рис. 2.22), содержатся литиевая батарейка и микросхема памяти с уникальным идентификационным кодом, защищенным от копирования,

Рис.2.22.Электронный кодовый ключ



Контактный считыватель (рис. 2. 23) предназначен для считывания кода электронного кодового ключа. Он выполнен в виде платы, помещенной в высокопрочный металлический корпус.




Рис. 2.23 Контактный считыватель

Для открывания одной или нескольких дверей считыватели могут соединяться параллельно в единую систему. Управление системой может быть организовано по замкнутому циклу с помощью контроллера (рис. 2. 24). Коды ключей заносятся, хранятся в его памяти и используются для идентификации кодовых ключей пользователей. Система позволяет обслуживать до 680 кодовых ключей.




Рис. 2. 24 Контроллер для организации управления системой по замкнутому циклу

Программатор системы (рис. 2.25) выполнен в виде отдельного блока. Он предназначен для первоначального программирования и последующего обслуживания системы. Программирование контроллера может быть произведено вручную или с помощью персонального компьютера. Доступ к программатору осуществляется с помощью мастер-ключа, который входит в состав системы и не может быть подделан. Мастер-ключ выполняет функции, аналогичные мастер-картам.






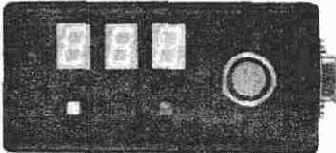

Рис. 2.25 Программатор системы



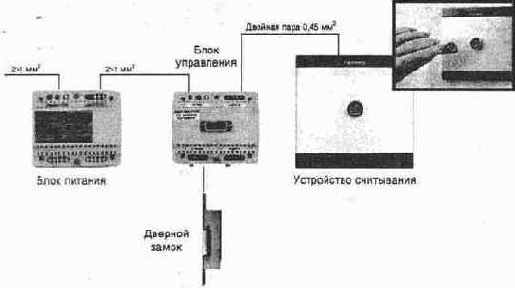

Рис. 2.26. Схема подключения локальной системы

В данной локальной системе используются точно такие же источники питания, как и в рассмотренной выше.

Система может работать с различными запорными устройствами. Схема подключения локальной системы приведена на рис. 2. 26. Характеристики локальной системы, использующей технологию Dallas:

> обслуживает до 680 пользователей;

> проводное дистанционное управление дверьми с помощью кнопки;

> возможность параллельного подключения двух считывателей;

> осуществляет контроль за открыванием дверей с включением сигнала

тревоги;

> программируемые время разрешения доступа и длительность звучания

сирены;

> проста в налаживании и установке;

> возможность ручного и автоматического программирования;

> обеспечивает доступ к программатору с помощью мастер-ключа;

> не позволяет копирование кодовых ключей;

> имеет возможность внешней и внутренней установки считывателей.

Локальная система с использованием устройства набора кода

Эта система предназначена для использования в коттеджах, дачах и других помещениях, где необходимо ограничивать доступ. Доступ осуществляется путем ввода с клавиатуры цифрового кода, который может состоять из 4—6 цифр. Открывание и закрывание замка двери сопровождается звуковым и световым

cигналами. При необходимости для повышения степени надежности системы возможно использование вторичного кода, набираемого после основного. Система включает в себя электронное устройство набора цифрового кода (клавиатуру), контроллер, источник питания и электронный дверной замок.

Устройство набора цифрового кода (рис. 2. 27) выполняет функцию считывания кодов нажимаемых клавиш и ввода их в контроллер, обеспечивающий идентификацию кодов пользователей и разрешение или ограничение доступа в помещение. Устройство набора кода выполнено на плате, помещенной в ударопрочный корпус, на внешней стороне которого размещаются клавиши клавиатуры.




Рис. 2. 27 Устройство набора цифрового кода



Два устройства набора цифрового кода могут подключаться параллельно при установке одного снаружи, а другого внутри помещения, или на разных входах в помещение. Каждое устройство позволяет вводить два кодовых слова, состоящих из 4 — 6 цифр каждое, и имеет два выхода для управления исполнительными устройствами и передачи сигнала тревоги на контроллер.

Контроллер (рис. 2. 28) предназначен для управления всей системой, обработки вводимых с клавиатуры кодов и их идентификации.



Рис.2.28 Контроллер системы

Контроллер выполнен на отдельной плате, размещенной в металлическом корпусе, и устанавливается - внутри охраняемого помещения. Для питания локальной системы также используются два вида источников питания: основной и резервный, их характеристики были приведены выше. Схема подключения системы представлена на рис. 2. 29




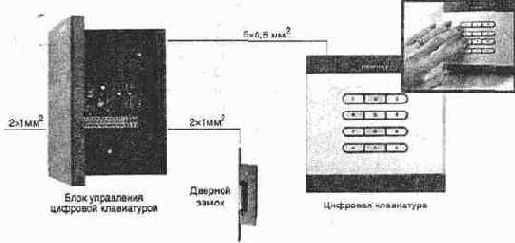

Рис. 2. 29. Схема подключения локальной системы

Основные характеристики локальной системы, использующей устройства набора кода:

> использование встроенной микропроцессорной системы;

> использование двух независимых временных зон;

> отображение программируемого кода по инициативе пользователя;

> параллельное подключение нескольких устройств набора кода;

> простой монтаж и настройка;

> установка клавиатуры внутри и (или) снаружи помещения.

Цифровая многозоновая система ограничения доступа

Когда контроль доступа необходимо осуществить в разных по значимости помещениях или в различное время суток, локальной системы становится недостаточно и возникает необходимость в использовании многозоновой цифровой системы. Центральный пульт многозоновой системы может управлять одновременно 32 локальными системами, при этом для идентификации могут применяться любые известные устройства ввода (считывания), используемые в простых локальных системах, как это показано на рис. 2. 30.

Периферийные устройства, такие как считыватели, клавиатуры, замки и т. п., могут использоваться в различных комбинациях и конфигурациях.

Цифровой контроллер делает возможным запись происшествий и событий, в том числе и выборочно, с целью дальнейшей их обработки. Он может наблюдать за различными тревожными датчиками и в случае их срабатывания действовать в соответствии с заложенной программой. Контроллер позволяет идентифицировать до 10 групп пользователей и обрабатывать поступающую информацию для каждой из групп в установленном формате: правильность доступа, день недели, временная зона (т. е. время, в течение которого разрешен доступ). Каждая






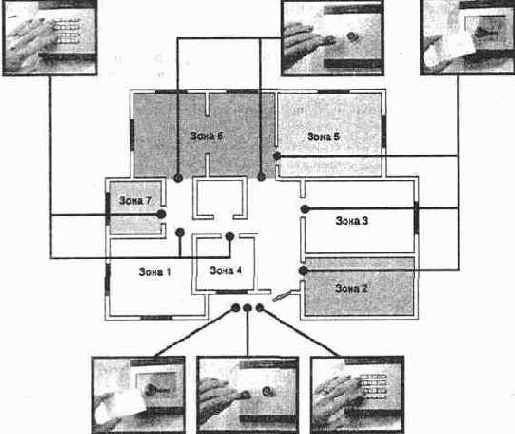

Рис. 2. 30. Многозоновая цифровая система

группа имеет свое имя и код для доступа в соответствующее помещение. Система поддерживает до 1020 пользователей. Для выполнения системой своих функций центральный пульт управления должен содержать следующие блоки и модули: центральный блок и источник питания, выходной модуль, модуль памяти, управляющий модуль, модуль сигнала тревоги.

Центральный пульт предназначен для объединения всех модулей управления с помощью процессорного устройства (CPU). Кроме CPU, блок содержит



Рис. 2.31 Центральный пульт управления

интерфейсы считывателей, стабилизатор напряжения и источник резервного питания. Блок размещается в металлическом ударопрочном корпусе (рис. 2. 31) и устанавливается на стене.

Центральный пульт объединяет в себе все основные и сменные модули, необходимые для монтажа системы. Он управляет всеми этими модулями во время работы.

Выходной модуль предназначен для включения электронных дверных замков при поступлении на него сигнала разрешения доступа и номера двери. Модуль выполнен в виде отдельной платы (рис. 2. 32), на которой расположены 8 электронных реле и схема управления.




Рис. 2.32 Выходной модуль открывания дверей

Каждый выходной модуль позволяет управлять 8 дверными замками. В центральном блоке имеется возможность установки 4 таких модулей, что позволяет осуществлять доступ в 32 помещения.

Модуль памяти предназначен для записи, считывания и хранения служебной информации. Он выполнен на отдельной плате (рис. 2. 32), выпускаемой в зависимости от количества пользователей в двух модификациях: на 254 или на 1020 ячеек. В последних хранится информация следующего содержания: имя пользователя, номер группы и код доступа.




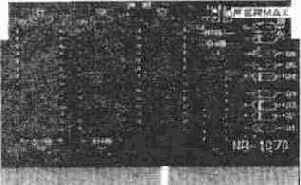

Рис. 2. 33 Модуль памяти

Источник питания предназначен для снабжения центрального пульта управления и периферийных устройств постоянным током до 4 А и напряжением+ 12 В, а также для преобразования входного переменного напряжения 80—270 В в напряжение+ 12 В и его стабилизации. Источник питания выполнен в ударопрочном огнеупорном корпусе (рис. 2. 34).






Рис. 2. 34 Источник питания




Рис. 2.35 Управляющий модуль

Програмирование системы удобно проводить с помощью клавиатурного считывателя с дисплеем. Если считыватели такого типа не используются в конфигурации системы или количество пользователей велико, а также для удобства программирования используется управляющий модуль, входящий в состав центрального пульта. Этот модуль позволяет выдавать на персональный компьютер обобщенную информацию, поступающую со считывателей: разрешение доступа, увеличение или уменьшение контролируемых входов, их модификацию и др.

При необходимости для регистрации происходящих событий в масштабе реального времени модулю может быть подключен принтер, а для передачи информации по каналам связи — модем.




Рис. 2.36 Модуль сигналов тревоги

Модуль сигналов тревоги предназначен для обработки тревожных сигналов, приходящих с датчиков различного типа. Он выполнен в виде отдельной платы со стандартным разъемом (рис. 2. 36).

Модуль сигнала тревоги обеспечивает функционирование системы, в которой используется центральный пульт с тремя зонами охраны (каждый центральный блок позволяет объединять до 4 модулей).

В цифровой многозоновой системе могут быть использованы считыватели различных типов, в том числе и те, что используются в локальных системах.

Считыватели идентификационных карточек (рис. 2. 37) позволяют использовать специальные идентификационные карточки с уникальным кодом, предотвращающим возможность его копирования.



Считывание идентификационного кода карточки осуществляется за время менее 1 с. Считыватель прост в использовании. Контактные считыватели, также как и в локальных системах, используют технологию компании Dallas (рис. 2. 38). Считывание кода происходит при касании считывателя кодовым ключом.




Рис. 2. 38 Контактный считыватель

Код, записанный в микросхеме памяти карточки, защищен от копирования. Устройство набора цифрового кода с дисплеем предназначено для считывания и отображения набираемых с помощью клавиатуры кодов и передачи их на центральный пульт, который обеспечивает разрешение доступа при вводе кодов, состоящих из 4—6 цифр и зарегистрированных в памяти контролера и системы (рис. 2.39).






Рис. 2. 39 Устройство набора цифрового кода с дисплеем

На дисплее отображается текущее время и дата, которые фиксируются в памяти устройства при наборе кода и выводятся на принтер или компьютер вместе с кодом доступа.

Нажатие клавиш сопровождается тональным звуковым сигналом, а номер нажатой клавиши клавиатуры выводится на дисплей для контроля набора или коррекции кода. Устройство набора цифрового кода может быть использовано для программирования всей системы.

Электронное устройство набора кода, аналогичное используемым в локальных системах (рис. 2. 40), позволяет вводить код доступа нажатием от 4 до 6 цифр. Код может состоять из двух кодовых слов.




Рис. 2.40 Клавиатурный считыватель

Нажатие клавиш сопровождается звуковым тональным сигналом. В случае ввода неразрешенного кода выдается сигнал другой тональности. На рис. 2. 41 представлена схема использования цифровой многозоновой системы.

Соединение считывателей с центральным блоком осуществляется двухжильным проводом сечением не менее 0, 45 мм2, соединение центрального блока и дверных замков — двухжильным проводом сечением не менее 1 мм2.

Цифровая многозоновая система может быть использована совместно с видео- и аудиосистемами охраны, наблюдениями и ограничения доступа в любой конфигурации.




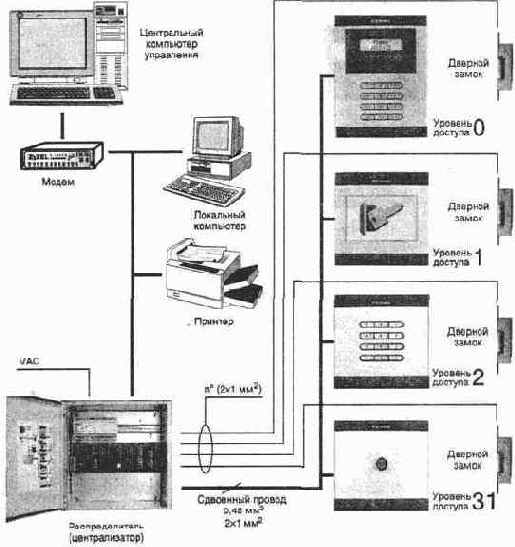

Рис. 2. 41. Схема использования цифровой многозоновой системы


Системы охранной сигнализации Delta Net


Семейство систем охранных сигнализаций Delta Net фирмы Honeywell (США), обеспечивающих охрану и безопасность, включает в себя обычные и интеллектуальные системы обнаружения и оповещения, системы охраны и ограничения доступа.

Система Delta Net FS90 F&S System (FS90) предназначена для обнаружения несанкционированных действий в стандартной и нестандартной зонах, в пересечении зон, для оповещения, контроля, наблюдения и сигнализации, управления отключением зон и подачи локальных звуковых сигналов. Функции охраны включают в себя непосредственное и дистанционное переключение режимов и высоконадежное наблюдение.

Система Delta Net FS90 Plus F&S System (FS90 Plus) предназначена для поддержки функций F&S по контролю и управлению конкретными охранными устройствами (а не только целыми зонами). Система FS90 Plus включает в себя до девяти интерфейсных плат интеллектуальных адресных шлейфов, каждая из которых поддерживает либо два двухжильных шлейфа, либо один устойчивый к неисправностям цепи четырехжильный шлейф. Каждый шлейф контролирует до 99 индивидуально адресуемых аналоговых датчиков и до 99 адресуемых пунктов контроля и управления, всего до 967 пунктов в одной системе.

Системы ограничения доступа контролируют до 8 устройств считывания магнитных карточек и (или) устройств набора кода (до 29). Система позволяет применять карточки, изготовленные по различным технологиям, допускает многоуровневый запрет повторного прохода, допуск в помещение только двух или более сотрудников одновременно, доступ только в присутствии оператора, управление лифтами.

Особенности системы:

> обычное и интеллектуальное обнаружение и сигнализация;

> автономное функционирование и (или) интеграция с системами более высокого уровня;

> конфигурирование в соответствии с конкретными требованиями;

> легко изменяемые файлы данных в энергонезависимой памяти;

> ограничение доступа и управление дверьми.

Система Delta Net FS90 F&S System

Система FS90 состоит из блока питания, батареи аварийного питания, системной платы с восемью слотами для установки функциональных плат и девятью клеммниками для подключения кабелей, управляющей платы (СА Control Board), которая может управлять четырьмя полностью оснащенными системными платами, и ряда функциональных плат для конкретных применений. Системная плата размещена в корпусе с запирающейся дверцей (рис. 2. 49).


Размещение всех компонентов в корпусе показано на рис. 2. 50. Корпус может быть одинарной или двойной вместимости и содержать одну или две системные платы соответственно.

Для контроля за целостностью системы управляющая плата каждые 24 часа вычисляет контрольную сумму файлов своей операционной системы и сравнивает ее со значением, полученным ранее, а тестирующие шлейфы генерируют сигналы тревоги в случае сбоя микропроцессора.



Рис. 2. 49 Система FS90

Оснащенная коммуникационной платой и соответственным образом подключенная, FS90 может служить для сбора данных в системах более высокого уровня. Если связь с такими системами потеряна, FS90 продолжает самостоятельно обеспечивать охрану и противопожарную безопасность.

Операционная система комплекса FS90 хранится в электрически программируемом ПЗУ. Пользователь может изменять значения параметров, используемых по умолчанию, с помощью переключателей на управляющей плате. В охраняемых зонах на контрольных панелях обеспечивается:

> индикация состояния тревоги или неисправности в зоне;

> отключение конкретной зоны охраны;

> проверка угрозы (временной интервал до 60 с);




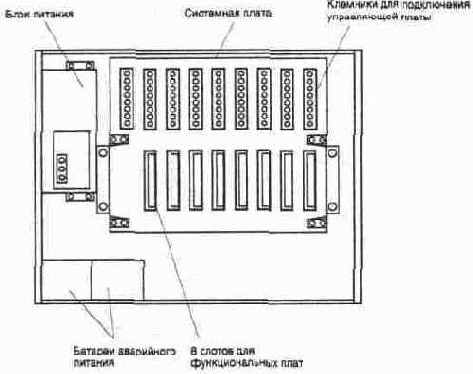

Рис. 2. 50. Размещение компонентов в корпусе системы FS90

> повторное обнаружение;

> индикация тревоги или неисправностей по зонам охраны;

> -кодирование сигналов тревоги (от 20 до 120 гудков в минуту) для каждой охраняемой зоны;

> задержка подачи сигнала тревоги;

> отключение сигнала тревоги (до 8 минут).

Для дополнительной охраны системы от попыток получения несанкционированного доступа (НДС) к ней модуль, расположенный на конце линии, посылает закодированные сигналы, которые расшифровываются декодером на функциональной плате системы FS90. При несоответствии отправленных модулем кодов с хранящимися в памяти системы или при отсутствии сигналов от модуля срабатывает сигнализация.

Основные технические характеристики системы FS90:

Диапазон рабочих температур, С............................................ от 0 до 49

Влажность, %............................................................................... 5 — 95



Напряжение питания, В..................................................................... 28

Потребляемый ток:

в дежурном режиме не более, А....................................................... 2

в состоянии тревоги не более, А....................................................... 4

Система Delta Net FS90 Plus F&S System

Система FS90 Plus выполняет все функции системы FS90, а также ряд дополнительных. Она обрабатывает аналоговую информацию от тепловых и дымовых датчиков. Модули контроля типа ТС809А и ТС809В поддерживают работу шлейфа по контролю охранных, контрольных и противопожарных устройств. Пример шлейфа приведен на рис. 2. 51.

При коротком замыкании на участке шлейфа модуль изоляции ТС811А позволяет отключить его. При чем это не повлияет на работу остальных частей шлейфа.




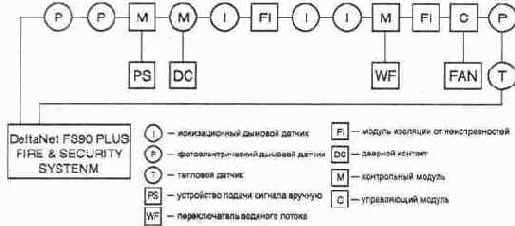

Рис. 2. 51. Пример шлейфа FS90 Plus

FS90 Plus может находиться в трех режимах: охраны, наблюдения и неисправности. Имеется возможность определения адреса датчика и его состояния, а также регулировки порогов срабатывания датчиков и других параметров.

Для уменьшения ложных срабатываний FS90 Plus проводит контроль состояния детекторов, проверяет уровни сигналов аналоговых датчиков и по среднесуточному значению контролируемого параметра автоматически производит коррекцию их чувствительности.

Дополнительно на терминале более высокого уровня отображается информация об адресе устройства и его состоянии.

Система FS90 Plus Delta Net Graphic Central

Система охранно-пожарной сигнализации FS90 Plus Delta Net Graphic Central (с центральной графической системой — ЦГС) предоставляет, с одной стороны, такое экономное решение, как многоканальность, а с другой — всю мощь централизованной системы управления зданием. В автономном режиме панели FS90 Plus сами по себе обеспечивают надежную защиту. Одновременно они могут служить распределенными панелями коммуникации для центральной станции, что позволяет оператору получать дополнительную информацию и расширять функции управления зонами. Особенности системы:



> минимальные затраты при монтаже системы;

> превосходный интерфейс пользователя;

> мгновенное отображение на графическом дисплее информации по зданию;

> простота изменения конфигурации системы в соответствии с дополнительными требованиями;

> связь с другими системами управления зданием;

> надежная защита на местах.

ЦГС позволяет оператору просматривать, изменять и сохранять данные, передаваемые по комбинированной сети отдельными панелями сигнализации. Используя мощную компьютерную графику и программное обеспечение, персо-



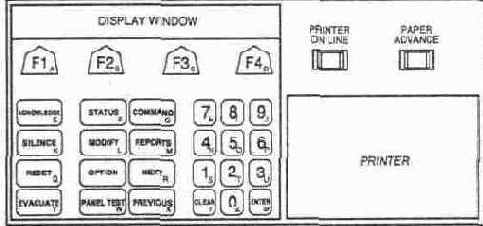

Рис. 2. 52. Командный блок системы

нал, отвечающий за управление зданием и безопасность, может быстро оценить состояние системы, выполнить необходимые инструкции, выявить и устранить возникающие проблемы, а также вести архив данных.

Графический дисплей с высоким разрешением позволяет просматривать и оценивать информацию о состоянии системы. Цветное отображение информации облегчает определение состояния системы (норма, тревога, неисправность). Любая система семейства Delta Net F&S, независимо от того, работает она самостоятельно или соединена с ЦГС, может дополняться командным блоком (рис. 2. 52), в состав которого входят:

> жидкокристаллический дисплей для вывода текстовых сообщений о неисправностях и тревогах;

> принтер с термобумагой для распечатки данных;

> клавиатура для ввода команд и данных.


Системы охраны и наблюдения


2.3.1. Системы охранной сигнализации Delta Net.

2.3.2. Система безопасности САКС-2М.

2.3.3. Система охранной сигнализации Intelliguard 9000.

2.3.4. Охранные системы фирмы С&К Systems, Inc.

2.3.5. Охранные панели и системы фирмы Scantronic.

2.3.6. Универсальная программно-контрольная охранно-пожарная панель DS7400Xi с мультиплексной шиной.

2.3.7. Интегрированная охранная система "Росси" .

2.3.8. Звуковая охранная сигнализация "Ревун".

2.3.9. Прибор приемно-контрольный охранно-пожарный "Аккорд" .

2.3.10. Прибор приемно-контрольный охранно-пожарный "Аккорд-2" .

2.3.11. Извещатели охранные линейные оптико-электронные фирмы СПЭК.

Если вы заинтересованы в надежной охране вашей личной собственности (имущества квартир, загородных домов, дач, гаражей и т. п.), собственности вашей фирмы или предприятия (офисов, магазинов, складов, производственных помещений), то незаменимыми помощниками в этом деле станут системы охраны, наблюдения и безопасности отечественного и зарубежного производства.

Существует множество современных систем сигнализации различного уровня сложности — от простых «кнопок» до сложных микропроцессорных устройств. Эти системы имеют, как правило, автономное питание. Они обеспечивают контроль охраняемой территории с помощью специальных датчиков-извещателей, четко фиксирующих любые нарушения охраняемой зоны и выдающих звуковое оповещение об этом. Многие системы имеют возможность дистанционной передачи сигнала тревоги на центральный пульт охраны и выполняют ряд других сервисных функций.

С целью более полного понимания излагаемого ниже материала рассмотрим основные определения и термины, используемые при описании принципов функционирования систем охраны и безопасности.

Системы охраны и безопасности в процессе работы могут находиться в различных режимах: в режиме охраны (полной или частичной), в режиме наблюдения (снята с охраны) и режиме входа/выхода (см. ниже).

В режиме полной охраны система осуществляет контроль за всеми подключенными зонами (датчиками) и обеспечивает наивысший уровень безопасности. В режиме частичной охраны возможно отключение некоторых зон, например детекторов движения, расположенных внутри помещения. В этом режиме нахождение в помещении людей и животных не влияет на работу системы, но в то же время позволяет контролировать взлом окон, дверей, стен, возникновение пожара и т. п.


В состоянии тревоги производится выдача тревожных извещений путем замыкания или размыкания контактов выходных реле системы (и подключенного к ним охранного шлейфа) или путем передачи модулированных ВЧ сигналов по линиям связи на пульты охраны и включения исполнительных устройств и извещателей (сирен, прожекторов, автодозвонщиков и т. п.). Передача модулированных ВЧ сигналов производится с помощью аппаратуры высокочастотного уплотнения типа «Атлас-3», «Атлас-6» и т. п. по занятым телефонным линиям связи на пульты охранных систем типа «Фобос», «Нева» и т. п.

В состоянии тревоги одной из зон система фиксирует и заносит в память номер или адрес сработавшей зоны, время события и другую информацию. При этом остальные зоны продолжают находиться в режиме охраны. Из режима наблюдения в режим охраны зоны могут переводиться с контрольной панели вручную оператором или автоматически, по истечении определенного интервала времени, программируемого в широких пределах.

В случае использования многозоновой системы охраны существует возможность определения более или менее критических зон тревоги. Например, срабатывание зоны охраны внешнего периметра будет являться менее критической зоной тревоги, чем срабатывание зоны внутри помещения (например, срабатывание пожарных датчиков). При этом менее критические тревоги могут отменяться более критическими.

Режим входа/выхода необходим для организации перемещения по охраняемому объекту с целью выключения (включения) режима охраны. В этом режиме переход зон в состояние тревоги может происходить без задержки и с задержкой по времени. В первом случае система переходит в состояние тревоги сразу же после срабатывания зоны прохода (дверь, турникет и т. п.), причем восстановление зоны не приводит к отмене этого режима. Во втором случае переход системы в состояние тревоги происходит с временной задержкой (единицы-десятки секунд), что позволяет пользователю при входе отключить режим охраны до срабатывания системы, а при входе — заблокировать включение зон охраны и переход системы в состояние тревоги на время, необходимое для того, чтобы спокойно покинуть помещение. Время задержки может программироваться пользователем в широком диапазоне значений. В некоторых системах охраны предусматривается программирование маршрута прохода. Это позволяет включать временную задержку в нескольких зонах, расположенных на маршруте следования пользователя от входа до контрольной панели и обратно.



В зависимости от используемых датчиков система охраны состоит из зон, различных по своему функциональному назначению. Наиболее часто встречаются следующие типы зон:

> тревоги;

> нападения (кнопка тревоги);

> принуждения;

> круглосуточной (24 часа) охраны;

> вмешательства;

> прохода (входа/выхода).

Зона нападения представляет собой специально устанавливаемую или расположенную на клавиатурной панели кнопку тревоги, нажатие на которую переводит систему в состояние тревоги, независимо от того, в каком режиме работы она находилась до этого.

Зона принуждения (зона молчаливой тревоги) предназначена для перевода системы в состояние тревоги в том случае, когда пользователя путем насильственных действий принуждают отключить режим охраны. При этом система выдает тревожное извещение на пульт охраны без звуковой или световой сигнализации, имитируя снятие режима охраны.

Зона круглосуточной (24 часа) охраны предназначена для постоянной работы с использованием электроконтактных датчиков из фольги, детекторов битого стекла, датчиков пожарной сигнализации и т. п. Эта зона может находиться в режиме охраны круглосуточно, независимо от того, в каком режиме находятся другие зоны.

Зона вмешательства Tamper представляет собой набор датчиков вскрытия детекторов движения, битого стекла и линий установленного оборудования, которые срабатывают при попытке блокирования подключенных к системе видеокамер, датчиков, сирен и другого оборудования путем закорачивания или обрыва соединительных проводов, вскрытия корпусов или их перемещения (например, снятие со стены). При нарушении этой зоны в режиме наблюдения (система снята с охраны) срабатывает местная тревога (сирена, звонок). В остальных режимах дополнительно выдаются извещения на центральный пульт наблюдения установленным порядком.

Зона входа/выхода. Нарушение этой зоны в режиме охраны вызывает немедленную реакцию системы и переход ее из нормального состояния в состояние тревоги. Возможен режим, при котором зона входа/выхода переводит систему из нормального состояния в состояние тревоги с задержкой по времени.


Универсальная программно-контрольная охранно-пожарная панель DSXi с мультиплексной шиной


2.3.6. Универсальная программно-контрольная охранно-пожарная панель DS7400Xi с мультиплексной шиной

Панель DS7400Xi — это устройство, обеспечивающее охрану и пожарную безопасность помещений. Она имеет встроенный модем, подключаемый к двум телефонным линиям. Возможно подключение до 8 клавиатур и взаимодействие с компьютером через стандартный интерфейс RS-232. Основные характеристики:

> 8 базовых зон с расширением до 16 при 2-х проводной системе подключения извещателей;

> расширение до 128 зон при 4-х проводной схеме подключения извещателей;

> возможность программирования пожарных шлейфов с подтверждением тревоги;

> логическое деление на 4 подсистемы;

> до 36 программируемых релейных выходов;

> 2 базовых программируемых выхода типа «открытый коллектор» (12 В/1 А и 12 В/500 мА);

> 60 паролей пользователей с многоуровневыми полномочиями;

> возможность подключения до 8 клавиатур;

> память на 400 событий;

> возможность подключения принтера;

> встроенный модем;

> программное обеспечение для дистанционного программирования и контроля состояния системы.


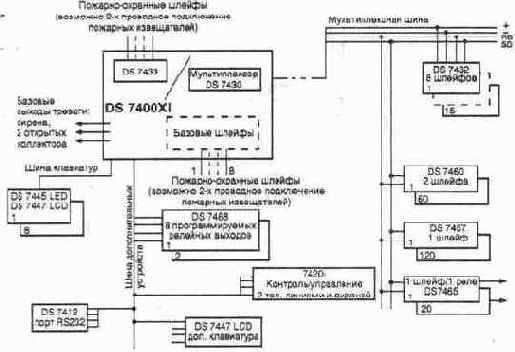

Рис. 2. 70. Применение панели DS7400Xi

Структурная схема системы охраны на основе приемно-контрольной охранно-пожарной панели DS7400Xi представлена на рисунке 2. 70.

Система не требует предварительного программирования и поддерживает все основные форматы передачи сообщений по телефонной линии. Информацию, содержащуюся в памяти панели, можно выводить в реальном масштабе времени на принтер или на персональный компьютер.



Звуковая охранная сигнализация «Ревун»


Звуковая охранная сигнализация «Ревуна предназначена для охраны стационарных объектов. Она оснащена встроенной сиреной мощностью 110 дБ, имеет автономное питание и обеспечивает три зоны охраны. Система позволяет использовать ИК детекторы, детекторы битого стекла, контактные датчики, пожарные датчики и др.

Основные технические характеристики сигнализации «Ревуна:

Количество зон охраны...................................................................... 3

Мощность встроенной сирены, дБ..................................................... 110

Встроенный аккумулятор, Ахч........................................................... 1, 6

Напряжение питания, В..................................................................... 12

Диапазон рабочих температур, С....................................... от -30 до+ 40

Габаритные размеры металлического корпуса, мм..................... 175х275х50

Масса не более, кг............................................................................ 2, 0

Структурная схема сигнализации "Ревун" представлена на рис. 2.72.

Сигнализация имеет три зоны охраны:

> зона 1 — зона с задержкой срабатывания на вход;

> зона 2 — зона мгновенного срабатывания (включает в себя ИК детекторы, детекторы битого стекла, оконную фольгу);


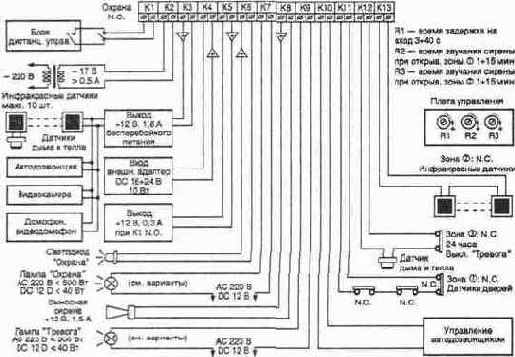

Рис. 2.72. Структурная схема охранной сигнализации «Ревун»

> зона 3 — зона круглосуточной охраны (включает в себя кнопки тревоги, пожарные датчики, линии Tamper установленного оборудования: видеокамер, охранных датчиков, выносных сирен).

Питание системы осуществляется от встроенной аккумуляторной батареи (12 В/1, 6 Ахч), которая автоматически подзаряжается от сети переменного тока. Система имеет вход для подключения выносного выключателя блока. Кроме того, система имеет выходы:

> для подключения внешних сирен, стробовспышек;

> для подключения внешних устройств (ток нагрузки до 1 А);

> для подключения выносного охранного маячка;

> для управления автодозвонщиком;

> «+ 12 В/1, 6 Ахч» для охранных датчиков и другого оборудования, требующего бесперебойного питания. Блок управления системы позволяет осуществлять следующие регулировки:

времени задержки на вход, с.......................................................... 1 — 60

времени звучания сирены при срабатывании зоны 1, мин................... 1—5

времени звучания сирены при срабатывании зоны 2, мин................... 1—5

Интервалы задержек по зонам устанавливаются подстроечными резисторами R1, R2, R3 соответственно, расположенными на плате управления блока.
