Разработка посадочных мест на печатной плате для монтажа элементов


Запуск редактора P-CAD Pattern Editor


Редактор P-CAD Pattern Editor (исполняемый модуль pated.exe) может быть запущен следующими способами:

1.        Нажатием пиктограммы

на рабочем столе Windows

(если она есть).

2.        Нажатием кнопки «Пуск» с последующим выполнением команд «Программы», «P-CAD 2002» и «Pattern Editor».

3.        Если на компьютере запущена одна из про­грамм P-CAD 2002 (редакторы P-CAD Schematic,  P-Cad PCB, или диспетчер библиотек P-CAD Library Executive[3]), левой кнопкой (ЛК) мыши щелкнем по команде Utils (служебные команды). Откроется выпадаю­щее меню, в котором несколько пунктов начинаются с аббревиатуры P-CAD. Щелчок мыши по Pattern Editor

запустит программу. При этом действующая программа не закроется, а то­лько свернется, и к ней всегда можно будет вернуться.

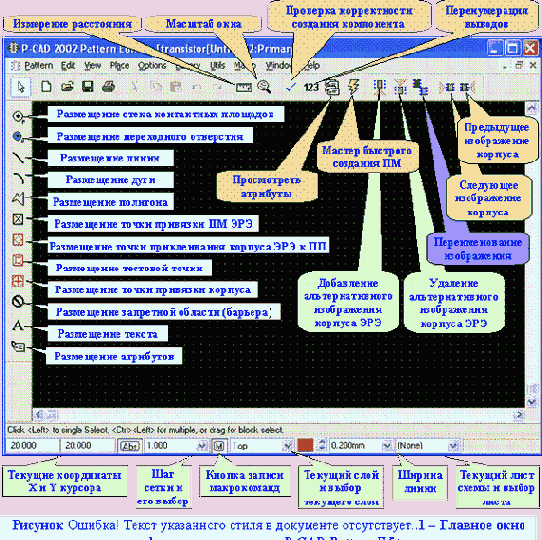

Главное окно графического редактора P-CAD Pattern Editor представлено на рис. 5.1.
