Разработка посадочных мест на печатной плате для монтажа элементов


Выбор варианта формовки выводов и установки электрорадиоэлементов на ПП


Для одного и того же ЭРЭ может быть предусмотрено несколько

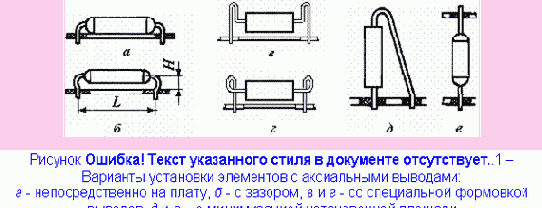

вариантов установки на ПП. На рис. 4.8 показаны часто применяемые способы установки эле­ментов, имеющих два вывода, расположенных аксиально (сопротивле­ния, конденсаторы, диоды и др.). Каждому из таких вариантов установки должен соответствовать свой вариант посадочного места в базе данных САПР.

Вариант установки непосредственно на плату (рис. 4.3, а) прост, технологичен, обеспечивает фиксацию при групповых методах пайки. Повышение механической прочности легко осуществить покрытием электроизоляционными лаками. К недостаткам можно отнести ухудшенный конвективный отвод тепла, возможность замыкания корпуса с проводниками, проложенными под ним, а также пониженную ремонтопригодность.


Легче всего указанные недостатки можно устранить, используя вариант установки с зазором между платой и корпусом (рис. 4.8, б). Однако данный вариант установки также имеет ограниченное применение из-за низкой стойкости к вибрационным воздействиям[1]

и невозможности применения групповых методов пайки. Более устойчивы к вибрационным воздействиям варианты установки со специальной формовкой выводов (рис. 4.8, в, г).

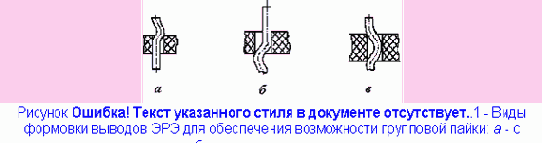

Чтобы обеспечить возможность применения групповой пайки (напри­мер, пайки «волной») элементов, устанавливаемых с зазором между платой и корпусом, необходимо предусматривать либо технологические прокладки, обеспечивающие необходимый зазор (1,5 - 2 мм), либо специальные изгибы выводов, как показано на рис. 4.9. Эти изгибы удерживают элемент и не дают ему опуститься на плату в процессе установки других элемен­тов до операции пайки.

Варианты установки (рис. 4.8, д, е) применяют для минимизации занимаемой площади. К недостаткам данных вариантов можно отнести отсутствие возможности автоматизированной сборки и низкую стойкость к вибрационным нагрузкам. На рис. 4.8, е показана установка элементов с аксиальными выводами в двухплатной конструкции.

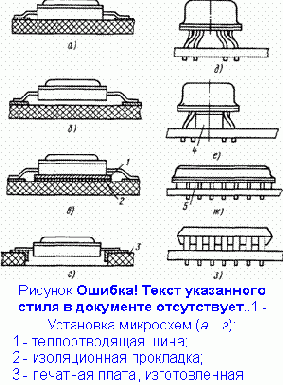

Если элемент имеет электропроводный корпус, установленный, как показано, например,  на рис. 4.8, а, и под корпусом  проходит проводник, то необ­ходимо предусмотреть изоляцию корпуса или проводника путем:
