Разработка посадочных мест на печатной плате для монтажа элементов


Выбор класса точности ПП


В соответствии с ГОСТ 23751-86 «Платы печатные. Основные пара­метры конструкции» выделены 5 классов точности (см. табл. 4.1), устанавливающие все ограничения на элементы печатных плат, обусловленные су­ществующими технологическими процессами.

Таблица 4.1 - Характеристика классов точности ПП

Класс точности

Область применения

Основной материал

Тип произ­водства

1

Печатные платы с дискретными эле­ментами и низкой плотностью монтажа (1 и 2-я группы сложности)

Фольгированный гетинакс

Любой

2

Печатные платы с дискретными эле­ментами и ИМС со средней плотно­стью монтажа (2-4-я группы сложно­сти)

Фольгированный текстолит

Все, кроме массового

3

Печатные платы с ИМС и высокой плотностью монтажа (3 и 4-я группы сложности)

Фольгированный стеклотекстолит   с толщиной    фольги 20-35 мкм

Единичное и мелкосе­рийное

4,5

Печатные платы с БИС, СБИС, ИМС и высокой плотностью монтажа (5-я группа сложности)

Термостойкие тра­вящиеся     диэлек­трики со сверхтон­кой фольгой

Единичное и мелкосе­рийное

1-й и 2-й классы точности характеризуют простоту, надежность, малую стоимость, а 4-й и 5-й классы - использование высококачественных материа­лов, специальной оснастки и дорогого оборудования.

Класс точности учреждает, прежде всего, минимально допус­тимые геометрические размеры (табл. 4.2) элементов посадочных мест ЭРЭ и других элементов ПП отмеченные на рис. 4.1 и 4.2.

Таблица 4.2 - Влияние класса точности на параметры ПП



Минимально допустимые геометрические

параметры печатных плат

Класс точности

1

2

3

4

5

Ширина проводника t, мм

0,75

0,45

0,25

0,15

0,10

Расстояние между проводниками S, мм

0,75

0,45

0,25

0,15

0,10

Ширина гарантийного пояска b, мм

0,30

0,20

0,10

0,05

0,025

Относительная толщина платы J, мм

0,40

0,40

0,33

0,25

0,20

Ширина печатного проводника t - поперечный размер проводника на любом участке в плоскости основания.

Расстояние между проводниками S - расстояние между краями сосед­них проводников на одном слое ПП.

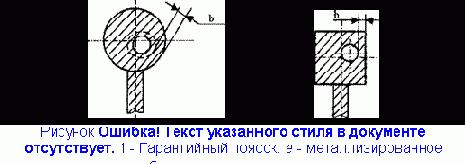

Ширина гарантийного пояска b - расстояние между краем монтажного отверстия и краем контактной площадки (рис. 4.5).


Относительная толщина ПП J - отношение минимального диаметра металлизированного отверстия к толщине платы. Толщина платы определя­ется толщиной материала основания с учетом толщины фольги.
