Разработка посадочных мест на печатной плате для монтажа элементов


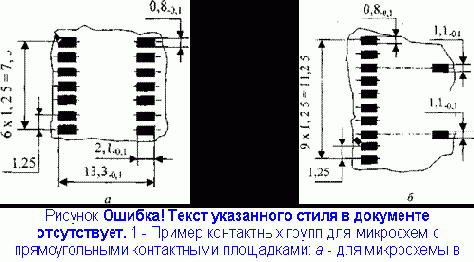

Выбор формы и размеров контактных площадок - часть 2


                            (  4.7)

где

- максимальный диаметр монтажного или переходного отверстия с учетом допуска;
 и
- позиционные допуски расположения осей отверстий и контактных площадок по ГОСТ 23751-86 (табл. 4. 5 - 4.6) соответственно.

Поскольку толщина проводящего слоя

 (толщина фольги (рис. 4.1) или толщина фольги плюс толщина осажденной меди (рис. 4.2)) различается для различных типов печатных плат, то при расчете минимального диаметра кон­тактной площадки
способ изготовления ПП обязательно должен быть учтен. Способ нанесения защитной маски также влияет на величину

Для субтрактивных технологий

                                             (  4.8)

Для комбинированного позитивного метода и полуаддитивной техно­логии при фотохимическом способе нанесения защитной маски

                                 (  4.9)

Для сеткографического способа нанесения защитной маски

                                  (  4.10)

Толщина осажденной меди для комбинированного позитивного спосо­ба изготовления ПП составляет 15-25 мкм.

Таблица 4.5 - Значения позиционного допуска расположения осей отверстий

Размер печатной платы по  большей стороне, мм

Значения позиционного допуска расположения осей отверстий

, мм, для класса точности

1

2

3

4

5

До 1 80 включительно

0,20

0,15

0,08

0,05

0,05

Св. 180 до 360 включительно

0,25

0,20

0,10

0,08

0,08

Св. 350

0,30

0,25

0,15

0,10

0,10

Таблица 4.6 - Значения позиционного допуска расположения центров контактных площадок





Вид изделия

Размер печатной платы по большей стороне, мм

Значения позиционного допуска расположения центров контактных площадок TD, мм для класса точности

1

2

3

4

5

ОПП; ДПП; ГПП; МПП  (наружный слой)

До 180 включ.

0,35

0,25

0,15

0,10

0,05

Св. 180 до 360 включ.

0,40

0,30

0,20

0,15

0,08

Св. 360

0,45

0,35

0,25

0,20

0,15

МПП (внутренний слой)

До 180 включ.

0,40

0,30

0,20

0,15

0,10

Св. 180 до 360 включ.

0,45

0,35

0,25

0,20

0,15

Св. 360

0,50

0,40

0,30

0,25

0,20

<
