Если программа
Pattern Editor не закрывалась, то конфигурация сохранилась (см. раздел 5.3, настройка конфигурации) и можно сразу приступать к созданию посадочного места катушки индуктивности
Д1-1,2-1.
Порядок создания ПМ катушки индуктивности
Д1-1.2-1
заключается в следующем.
Создать новый стиль контактных площадок.
Выполнить команды
Options/Pad Style. В открывшемся диалоговом окне
Options Pad Style
в списке
Current Style
имеется лишь один стиль
Default. Для формирования своих собственных стилей нажать кнопку
Сору. В открывшемся диалоговом окне
Copy Pad Style в поле
Pad Name набрать имя нового стиля
Kp_s14h08 и нажать кнопку
ОК (рис. 5.86).
В диалоговом окне
Options Pad Style в списке
Current Style выбрать появившийся стиль
Kp_s14h08 и нажать кнопку

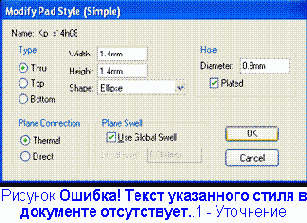

Modify
(
Simple) (Простая модификация). В открывшемся диалоговом окне
Modify Pad Style (
Simple) в списке
Туре
(тип) выбрать штыревой тип вывода (
Thru) (штыревой) и установить для него круглую форму контактной площадки. Для этого в поле
Pad Definition (описание контактной площадки) в открывающемся списке
Shape выбрать значение
Ellipse. Установить размеры эллипса
Height (высота) и
Width (ширина) равными
1,4 мм, а диаметр отверстия задать в поле
Hole равным
0,8 мм, нажать кнопку
ОК (рис. 5.87).
Установка контактных площадок ПМ индуктивности.
Выполнить команды
Options / Pad Style. В открывшемся диалоговом окне
Options Pad Style
в списке
Current Style выбрать стиль
Kp_s14h08 (рис. 5.88). Нажать кнопку
Close.
Выполнить команду
Place Pad (пиктограмма
). В появившемся окне
Place Pad
ввести
1 в поле
Starting Pad Number
и
1 в поле
Increment Pad Number (рис. 5.89).
Шаг сетки задать 0,5 мм.
Перевести курсор в начало координат. Увеличить масштаб изображения, нажав несколько раз клавишу «серый» плюс.
Поставить курсор в точку (
5; 10) и щелкнуть
ЛK. Перевести курсор в точку (
23; 10) и щелкнуть
ЛК, а затем

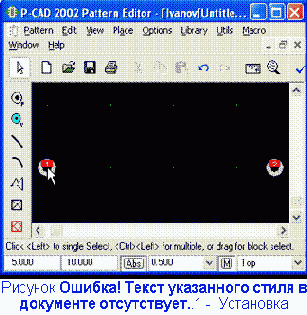

ПК. Будут установлены контактные площадки под выводы катушки индуктивности (рис. 5.90).
Перенумеровать контакты.
Выполнить команды
Utils / Renumber
(пиктограмма
). В результате откроется диалоговое окно
Utils Renumber. В нем установить режим перенумерации контактов (в поле
Туре выбрать
Pad Number). Проверить, чтобы начальный номер контакта (
Starting Pad Number) и приращение нумерации (
Increment Value) были равны единице. Нажать кнопку
ОК (см. рис. 5.35, а, б) После этого поочередно щелкнуть
ЛК в центре каждой КП. Щелкнуть
ПК.
Снова вызвать команду
Utils / Renumber. В открывшемся диалоговом окне в поле
Туре выбрать
Default Pin Designator, установить
Starting Pin Des
и
Increment Value равными единице. Также нажать
ОК. После этого поочередно щелкнуть
ЛК в центре каждой КП. Щелкнуть
ПК.
Нарисовать прямоугольный контур катушки индуктивности.
Выбрать текущим слой
Top Silk.
Выполнить команду
Place Line
(пиктограмма
).
Поставить курсор в 1-ю точку (
7; 8) и щелкнуть
ЛК. Переместить курсор во 2-ю точку (
21; 8), щелкнуть
ЛК. Установить курсор в 3-ю точку (
21; 12), щелкнуть
ЛК. Переместить курсор в 4-ю точку (
7; 12) и щелкнуть
ЛК. Наконец, вновь переместив курсор в 1-ю точку (
7; 8), щелкнуть
ЛК, а затем
ПК.
Нарисовать выводы. Поставить курсор в точку (
5; 10) и щелкнуть
ЛК. Переместить курсор в точку (
7; 10), щелкнуть
ЛК, а затем
ПК. Установить курсор в точку (
21; 10), щелкнуть
ЛК. Переместить курсор в точку (
23; 10) и щелкнуть
ЛК, а затем
ПК.

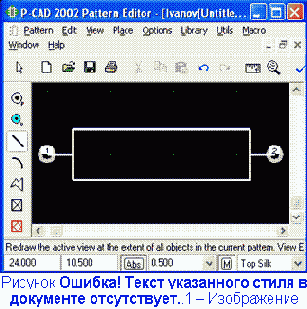

Результат на рис. 5.91.
Установить точку привязки ПМ индуктивности.
Для этого выполнить команду
Place Ref Point (пиктограмма
).
Поставить курсор в точку (
5; 10) и щелкнуть
ЛК, затем
ПК.
Создать новый стиль шрифтов атрибутов.
Чтобы стили шрифтов атрибутов индуктивности не отличались от других, разработанных ранее стилей атрибутов, создадим новый стиль шрифтов атрибутов.
Для этого выполнить команды
Options/Text Style. В диалоговом окне нажать кнопку
Add и ввести имя нового стиля
Arial3_5Italic. Для этого стиля изменить настройки: выделить имя в списке и нажать клавишу
Properties. В открывшемся диалоговом окне
Text Style Properties поставить флажок возле
Allow True Type. Затем нажать кнопку
Font. В открывшемся диалоговом окне в области «Шрифт» выбрать «
Arial». В области «Набор символов» в выпадающем списке выбрать «Кириллица». В области «Начертание» выбрать «Курсив». Нажать кнопку
ОК. В области «
Size» ввести с клавиатуры значение
3,5 мм. Нажать кнопку
ОК.
Ввести атрибуты катушки индуктивности.
В качестве атрибутов введем места для размещения позиционного обозначения, надписи типа элемента и его номинала.
Выполнить команду
Place Attribute (пиктограмма
). В появившемся диалоговом окне в области
Attribute Category
выбрать
Component, а в области
Name —
RefDes. Установить стиль текста
Arial3_5Italic. Выравнивание
Justification
задать по центру горизонтали и низу вертикали. Нажать кнопку
ОК. Установить курсор в точку с координатами (
14; 12,5) и щелкнуть
ЛК.
Вновь выполнить команду
Place Attribute. В появившемся окне в области
Attribute Category выбрать
Component, а в области
Name
выбрать
Type. Снова установить стиль текста
Arial3_5Italic. Выравнивание
Justification задать по центру горизонтали и верху вертикали. Нажать
ОК. Установить курсор в точку (
22; 7,5), щелкнуть
ЛК.
Еще раз выполнить команду
Place Attribute. В появившемся окне в области
Attribute Category выбрать
Component.
Теперь в области Na
me выбрать
Value. Установить стиль текста
Arial3_5Italic. Выравнивание
Justification задать по центру горизонтали и верху вертикали. Нажать
ОК. Установить курсор в точку с (
12; 7,5), щелкнуть

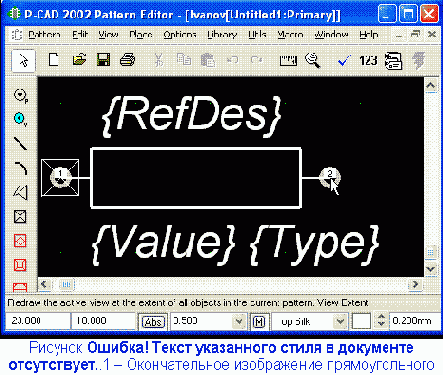

ЛК. Полученный результат представлен на рис. 5.92.

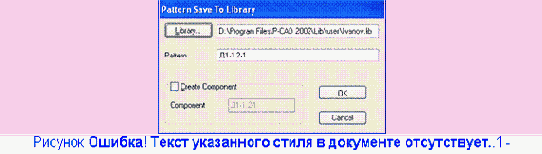

Записать в библиотеку посадочное место катушки индуктивности Д1-1.2-1.
Для этого выполнить команды
Pattern/Save, в появившемся окне щелкнуть по кнопке
Library, в открывшемся окне выбрать библиотеку
Ivanov.lib. В поле
Pattern набрать имя элемента «
Д1-1.2-1» и нажать кнопку
ОК (см. окно на рис. 5.93).
